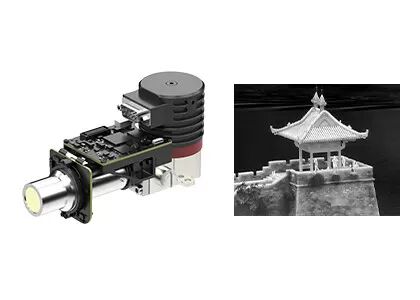

Máy ảnh nhiệt RS058 T2SL Core 640x512 15μm Tích hợp đầu dò hồng ngoại làm mát

Bộ tăng tốc cho tích hợp đầu dò hồng ngoại làm mát 640x512 / 15μm RS058 T2SL LWIR

Mô-đun AD làm mát dòng EYAS có chức năng tiền khuếch đại để chuyển đổi tín hiệu tương tự từ các đầu dò IR được làm mát thành đầu ra luồng video kỹ thuật số.Nó có sẵn với các định dạng độ phân giải khác nhau và các dải sóng khác nhau.EYAS615L là một thành viên của gia đình EYAS với đầu dò hồng ngoại 640x512 / 15μm T2SL LWIR và tích hợp bộ làm lạnh RS058.

Mô-đun AD EYAS615L có tốc độ khung hình lên đến 160Hz, lý tưởng cho các ứng dụng yêu cầu quan sát các đối tượng chuyển động nhanh.Bo mạch tiệm cận đi kèm với EYAS615L làm cho nó trở thành một công cụ thúc đẩy khách hàng OEM thực hiện kiểm tra chấp nhận nhanh trên máy dò GST, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của họ đối với các mô-đun và sản phẩm hoàn chỉnh dựa trên máy dò hồng ngoại được làm mát.

- Dễ dàng phát triển và tích hợp

- Đầu ra giao diện Cameralink Dữ liệu thô 16bit, Điều khiển cổng nối tiếp

- Cấu trúc tích hợp, kích thước phù hợp với máy dò

- Nguồn cung cấp đơn 5V

- Có khả năng bắt mục tiêu di chuyển tốc độ cao

Mô-đun ảnh nhiệt EYAS615L được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.

1. Làm thế nào để chọn độ phân giải đầu báo hồng ngoại thích hợp?

Nó phụ thuộc vào nhu cầu thực tế và ứng dụng sản phẩm của bạn mà giá cả cũng là một yếu tố cần được quan tâm.Nếu chất lượng hình ảnh không cao, bạn có thể chọn đầu báo hồng ngoại có độ phân giải thấp, chẳng hạn như 120x90, 256x192, 400x300.Nếu bạn cần một hình ảnh rất rõ ràng cho một số mục đích đặc biệt, chẳng hạn như giám sát từ xa, bạn có thể chọn đầu dò hồng ngoại có độ phân giải cao 1280x1024.

2. Làm thế nào để chọn đúng màu giả cho hình ảnh nhiệt?

- Màu trắng xám phù hợp hơn với mục tiêu có nhiệt độ chênh lệch nhỏ

- Màu đỏ và xanh dương phù hợp hơn với cảnh cần tìm ra điểm có vấn đề.

- Màu đỏ sắt là bảng màu tiêu chuẩn của ngành điện lực.

Lưu ý: bất kể bạn chọn bảng màu nào, nhiệt độ nhiệt sẽ không thay đổi chút nào.

3. Làm thế nào để chọn một ống kính máy ảnh nhiệt hồng ngoại phù hợp?

- Ống kính tiêu chuẩn có thể đáp ứng các mục tiêu bình thường với khoảng cách thích hợp

- Đối với ống kính tele, nó phù hợp với các mục tiêu tương đối nhỏ và cần được quan sát từ khoảng cách xa

- Để nhìn rõ hơn chi tiết vật thể ở khoảng cách gần, ống kính góc rộng sẽ tốt hơn.

- Ống kính macro dùng để nhìn mục tiêu rất nhỏ ở khoảng cách gần, chẳng hạn như mạch chip.
