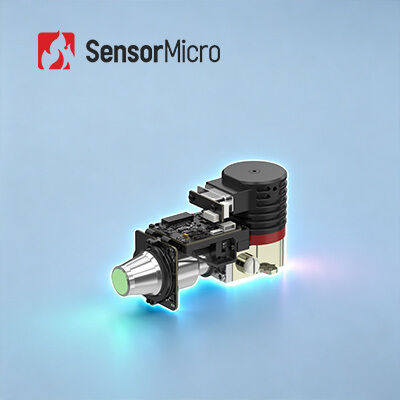

Mô-đun Camera IR MCT Tầm Trung MWIR 640x512 Làm Lạnh 15µm

  • 15μm 640x512 Cooled IR Detector Integration MCT MWIR Camera Module
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS G615MA
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512/15μm NETD 16mK(F2); 18mK(F4)
Dải quang phổ 3,7 ~ 4,8μm Tốc độ khung hình 1 ~ 120Hz, có thể điều chỉnh
Nguồn điện ổn định (23oC) ≤8,5W Thời gian làm mát (23oC) 6 phút30 giây
Làm nổi bật

Máy dò Ir làm mát 640x512

,

Máy dò Ir làm mát 17mK

,

Mô-đun máy ảnh 5V MWIR
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun Camera Hồng ngoại Mát lạnh Tích hợp MCT MWIR 15µm 640x512
Tổng quan sản phẩm

EYAS G615MA là một bộ tăng tốc cho việc tích hợp bộ dò hồng ngoại mát lạnh MCT MWIR 640x512 / 15µm, được thiết kế để hợp lý hóa quy trình phát triển và thử nghiệm cho khách hàng OEM.

Các mô-đun AD mát lạnh dòng EYAS tích hợp chức năng tiền khuếch đại để chuyển đổi tín hiệu analog từ bộ dò hồng ngoại mát lạnh thành đầu ra luồng video kỹ thuật số. Có sẵn ở nhiều định dạng độ phân giải và dải sóng khác nhau, EYAS G615MA đặc biệt tích hợp bộ dò MWIR mát lạnh 640x512/15µm với công nghệ làm lạnh cryocooler RS058.

Mô-đun ảnh nhiệt này đạt tốc độ khung hình lên tới 120Hz và hỗ trợ nhiều chế độ hoạt động bao gồm chụp nhanh, ITR/IWR, cửa sổ và chống bão hòa. Bo mạch cảm biến tiệm cận tích hợp cho phép kiểm tra chấp nhận nhanh chóng và phát triển thứ cấp tăng tốc, giảm đáng kể thời gian phát triển cho các mô-đun và sản phẩm hoàn chỉnh dựa trên bộ dò hồng ngoại mát lạnh.

Các tính năng chính
  • Chuyển đổi Analog sang Digital, Phát triển Tăng tốc - Dựa trên bộ dò hồng ngoại mát lạnh MWIR 640x512 với mạch AD tích hợp để chuyển đổi analog sang digital và thiết kế tích hợp nhất quán về kích thước
  • Hồng ngoại Mát lạnh Dải giữa cho Tính linh hoạt Cao - Công nghệ làm mát dải giữa với tính nhất quán tuyệt vời và nguồn cung ổn định, có độ phân giải phổ biến cho khả năng thích ứng rộng
  • Hiệu suất Tuyệt vời, Tích hợp Dễ dàng - Giao diện Cameralink xuất dữ liệu thô 16-bit với điều khiển cổng nối tiếp, tốc độ khung hình cao có thể điều chỉnh từ 1 đến 120 Hz để chụp các mục tiêu chuyển động nhanh
Thông số kỹ thuật sản phẩm
Mẫu mã EYAS G615MA
Chỉ số
Độ phân giải 640*512
Kích thước điểm ảnh 15µm
Đáp ứng phổ 3.7µm±0.2µm ~ 4.8µm±0.2µm
NETD Bộ dò IR (23℃) 16mK(F2); 18mK(F4)
Chế độ hoạt động
Tốc độ khung hình 1~120Hz, có thể điều chỉnh
Chế độ hoạt động Chụp nhanh, Chế độ tích hợp ITR/IWR, Chống bão hòa, Chế độ cửa sổ
Điện
Giao diện ngoài tiêu chuẩn 60 chân: 37201-SM060-032W1R01
5 chân: A1257WR-S-5P-LCP
Video kỹ thuật số CameraLink 16 bit (Chế độ CameraLink Base)
Đồng bộ hóa ngoài CC1: Đồng bộ khung hình ngoài
Giao tiếp CameraLink UART (Mặc định)/ RS232 (có thể tùy chỉnh)
Tốc độ Baud: 9600bps (Mặc định)
Nguồn điện Bo mạch AD: 5V
Cryocooler: 24V
Công suất ổn định (23℃) ≤8.5W
Thời gian làm mát (23℃) ≤6 phút 30 giây
Kích thước (mm) 142*59*78
Trọng lượng (g) ≤650
Nhiệt độ hoạt động -40℃~+71℃
Ứng dụng công nghiệp

Mô-đun ảnh nhiệt EYAS G615MA được ứng dụng rộng rãi trong nhiều lĩnh vực bao gồm Kiểm tra không phá hủy (NDT), Giám sát môi trường, Giám sát tầm xa, Nghiên cứu khoa học và nhiều ứng dụng kiểm tra công nghiệp khác.

Câu hỏi thường gặp
1. Làm thế nào để chọn độ phân giải bộ dò hồng ngoại phù hợp?
Việc lựa chọn phụ thuộc vào nhu cầu và ứng dụng thực tế của sản phẩm, với giá cả là một yếu tố xem xét quan trọng. Đối với các ứng dụng có yêu cầu chất lượng hình ảnh ở mức độ vừa phải, các bộ dò hồng ngoại có độ phân giải thấp hơn như 120x90, 256x192 hoặc 400x300 có thể phù hợp. Đối với các ứng dụng yêu cầu hình ảnh cực kỳ rõ nét cho các mục đích chuyên biệt như giám sát từ xa, nên sử dụng các bộ dò có độ phân giải cao hơn 1280x1024.
2. Bộ dò MCT/HgCdTe là gì?
MCT (Mercury-Cadmium-Telluride), còn được gọi là HgCdTe, là một hợp chất hóa học bao gồm cadmium telluride (CdTe) và mercury telluride (HgTe), thường được sử dụng trong các ứng dụng bộ dò quang. Bộ dò MCT/HgCdTe là bộ dò quang dẫn hoạt động trong môi trường chân không lạnh có khả năng phát hiện bức xạ hồng ngoại. Các bộ dò này thể hiện độ nhạy vượt trội so với các cảm biến nhiệt.
3. Ưu điểm của bộ dò hồng ngoại mát lạnh là gì?
Các bộ dò mặt phẳng tiêu cự hồng ngoại mát lạnh hoạt động ở nhiệt độ thấp được duy trì bởi hệ thống làm mát bình chân không bộ dò (DDC). Chúng mang lại độ nhạy được tăng cường, cho phép phát hiện các biến đổi nhiệt độ tinh tế hơn so với bộ dò hồng ngoại không mát lạnh. Các hệ thống này có thể phát hiện, nhận dạng và phân biệt các đối tượng ở phạm vi xa hơn mười km. Thiết kế cấu trúc phức tạp của bộ dò mát lạnh dẫn đến chi phí tương đối cao hơn so với các giải pháp thay thế không mát lạnh.
