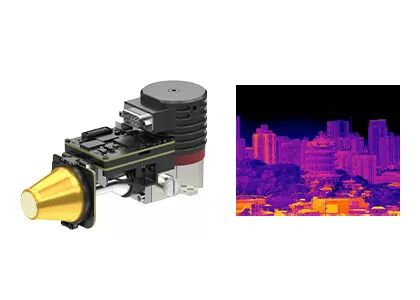

1280x1024 / 12μm MCT IR Detector Mô-đun AD được làm mát để tích hợp nhanh

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS1212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 / 12μm Độ nhạy cao NETD≤20mK
Sự tiêu thụ năng lượng 9W Dải quang phổ 3,7 ~ 4,8μm MW
Kích thước 149x58,5x71mm Cân nặng ≤680g
Điểm nổi bật

Máy dò Ir 1280x1024 Mct

,

Đầu dò 5V Mct Ir

Để lại lời nhắn
Mô tả sản phẩm
Mô-đun nhiệt EYAS1212



Mô-đun AD làm mát với đầu dò hồng ngoại làm mát 1280x1024 / 12μm MCT MWIR để tích hợp nhanh



Mô tả Sản phẩm



Mô-đun AD làm mát dòng EYAS có chức năng tiền khuếch đại để chuyển đổi tín hiệu tương tự từ đầu dò hồng ngoại được làm mát thành đầu ra luồng video kỹ thuật số.Nó có sẵn với các định dạng độ phân giải khác nhau và các dải sóng khác nhau.EYAS1212 là một thành viên của gia đình EYAS được tích hợp đầu dò hồng ngoại làm mát mảng lớn 1280x1024 / 12μm MWIR.



Mô-đun EYAS1212 AD làm cho nó trở thành một máy gia tốc để khách hàng OEM thực hiện kiểm tra chấp nhận nhanh trên đầu báo hồng ngoại làm mát GST C1212M 1280x1024 @ 12μm, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của chúng mô-đun hồng ngoại được làm mát hoặc máy ảnh nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên tia hồng ngoại được làm mát máy dò.



Những đặc điểm chính



- Dễ dàng phát triển và tích hợp

- Đầu ra giao diện Cameralink Dữ liệu thô 16bit, Điều khiển cổng nối tiếp

- Cấu trúc tích hợp, kích thước phù hợp với máy dò

- Nguồn cung cấp đơn 5V

- Có khả năng bắt mục tiêu di chuyển tốc độ cao



Thông số sản phẩm



Người mẫu EYAS1212
Hiệu suất máy dò hồng ngoại
Nghị quyết 1280x1024
Pixel Pitch 12μm
Cryocooler RS058F
Dải quang phổ 3,7μm ~ 4,8μm MW
Thời gian làm mát (25 ° C) ≤6 phút
NETD tối ưu (20 ° C) ≤20mK
Chế độ làm việc
Tỷ lệ khung hình 1 ~ 100Hz có thể điều chỉnh
Chế độ làm việc Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn QSH 60pin
Video kĩ thuật số Cameralink: Xuất dữ liệu thô 16bit
Đồng bộ hóa bên ngoài CC1: Đồng bộ hóa bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC
Liên lạc Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây
Nguồn cấp Bảng điều khiển hình ảnh 1 kênh: 5V
1 kênh Cryocooler: 24V
Tiêu thụ điện năng ổn định 9W
Kích thước (mm) 149 × 58,5 × 71
Cân nặng ≤680g
Nhiệt độ làm việc -40 ° C ~ + 60 ° C
Độ lớn rung Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần



Ứng dụng công nghiệp



Mô-đun ảnh nhiệt EYAS1212 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



1280x1024 / 12μm MCT IR Detector Mô-đun AD được làm mát để tích hợp nhanh 0



Lợi ích của chúng ta



1280x1024 / 12μm MCT IR Detector Mô-đun AD được làm mát để tích hợp nhanh 1



Câu hỏi thường gặp



1. Ảnh nhiệt hồng ngoại là gì?

Ảnh nhiệt hồng ngoại là một phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng, nhằm tạo hình ảnh của chúng hoặc lấy thông tin nhiệt độ của đối tượng, ngay cả trong môi trường có tầm nhìn thấp.



2. Hình ảnh nhiệt hồng ngoại hoạt động như thế nào?
Hệ thống ảnh nhiệt hồng ngoại là công nghệ hồng ngoại phát hiện và nhận dạng thụ động không tiếp xúc.Nó tập trung bức xạ hồng ngoại của cảnh vào máy dò hồng ngoại mảng mặt phẳng tiêu điểm thông qua hệ thống quang học hồng ngoại có thể đi qua bức xạ hồng ngoại.Đầu báo nhiệt chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể quan sát được bằng mắt thường.
