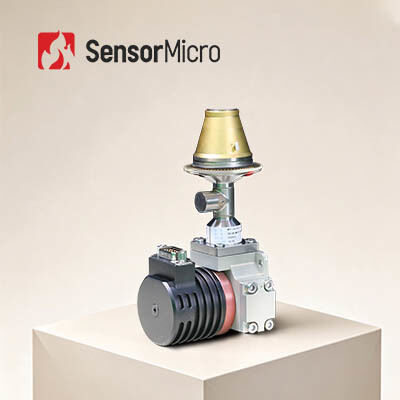

1280x1024 12μm 18mK Máy phát hiện hồng ngoại làm mát Bộ tích hợp bộ làm mát Dewar MWIR

  • 1280x1024 12μm 18mK Cooled Infrared Detector Integrated Dewar Cooler Assembly MWIR Detector
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình C1212M
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024/12μm NETD 18mK(F2/F4)
Dải quang phổ 3,7 ~ 4,8μm MW Tối đa. Tốc độ khung hình 100Hz
Làm nổi bật

Đầu dò Ir được làm mát bằng HgCdTe

,

Đầu dò Ir được làm mát 1280x1024

,

Đầu dò Ir được làm mát bằng GST
Để lại lời nhắn
Mô tả sản phẩm
Tổng quan sản phẩm

Bộ lắp ráp bộ làm mát tích hợp Dewar HgCdTe làm mát MWIR 1280×1024 12 μm

Bộ lắp ráp bộ làm mát tích hợp C1212M mang lại hiệu suất phát hiện tầm xa, độ phân giải cao trong một gói nhỏ gọn, tiêu thụ ít năng lượng. Được xây dựng trên công nghệ bộ dò hồng ngoại làm mát HgCdTe (MCT), nó mang lại độ nhạy vượt trội cho các ứng dụng chụp ảnh nhiệt khắt khe nhất.

Với kích thước 149 × 58,5 × 71 mm và trọng lượng dưới 600 g, C1212M được thiết kế cho các kịch bản triển khai đòi hỏi khắt khe. Kích thước nhỏ gọn và mức tiêu thụ điện năng thấp khiến nó trở thành lựa chọn lý tưởng cho các thiết bị chụp ảnh nhiệt cầm tay, tải trọng và các hệ thống khác yêu cầu hiệu suất vượt trội và độ phân giải cao trong giải pháp SWaP (Kích thước, Trọng lượng và Nguồn) thấp.

Các tính năng chính
Độ phân giải Megapixel, Phát hiện nhạy
  • Độ phân giải megapixel 1280 × 1024 cho trường nhìn rộng
  • Kích thước pixel phổ biến mang lại độ phân giải không gian cao và phạm vi phát hiện xa
Chất lượng hình ảnh sắc nét
  • Độ đồng đều hình ảnh tuyệt vời với tốc độ pixel hiệu dụng ≥ 99,5%
  • Độ nhạy cao để phát hiện mục tiêu chính xác
Tính linh hoạt cao, Cung cấp đáng tin cậy
  • Khẩu độ F tùy chỉnh
  • Chất lượng nhất quán trong sản xuất hàng loạt
Thông số kỹ thuật sản phẩm
Mẫu mã C1212M
Vật liệu nhạy MCT
Độ phân giải 1280 × 1024
Kích thước pixel 12 μm
Đáp ứng phổ 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm
Chế độ hoạt động Chế độ chụp nhanh; Chế độ tích hợp ITR/IWR; Chế độ cửa sổ; Chống lóa
Dung lượng sạc 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR)
Dải động Chế độ ITR ≥ 80 dB; Chế độ IWR ≥ 76 dB
Kênh đầu ra 4 hoặc 8 kênh; lên đến 20 MHz mỗi đầu ra
Tốc độ khung hình tối đa 100 Hz
NETD điển hình 18 mK (F2/F4)
Tốc độ pixel hiệu dụng ≥ 99,5%
Không đồng đều đáp ứng ≤ 8%
Bộ làm mát có thể cấu hình RS058F LS734
Loại bộ làm mát Bộ làm mát Stirling quay Bộ làm mát Stirling tuyến tính
Tiêu thụ điện năng ổn định (23℃) ≤ 7 W ≤ 10 W
Tiêu thụ điện năng tối đa (71℃) ≤ 17 W ≤ 45 W
Nguồn điện 24 V DC 24 V DC
Thời gian làm mát (23℃) ≤ 6 phút ≤ 4 phút
Kích thước tối đa (mm) 149 × 58,5 × 71 Máy nén Φ46 × 122; Dewar Φ55 × 119
Trọng lượng (g) ≤ 600 ≤ 1200
Nhiệt độ hoạt động -45℃ ~ +71℃
Ứng dụng công nghiệp

Bộ dò hồng ngoại làm mát bằng nhiệt độ thấp C1212M MWIR được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm kiểm tra không phá hủy (NDT), giám sát môi trường, giám sát tầm xa và nghiên cứu khoa học.

Lợi thế của chúng tôi

Một loạt các định dạng sản phẩm — bao gồm bộ dò hồng ngoại, lõi máy ảnh và mô-đun — để đáp ứng các yêu cầu tích hợp đa dạng.

Sản phẩm đa dạng phong phú

Nhiều độ phân giải mảng, kích thước pixel, dải sóng và tùy chọn ống kính mang lại sự linh hoạt hơn cho các ứng dụng đa dạng.

Hiệu suất vượt trội

Hình ảnh rõ nét, kích thước nhỏ gọn, tiêu thụ điện năng thấp, độ nhạy cao và độ tin cậy mạnh mẽ — được thiết kế để hoạt động trong nhiều điều kiện môi trường khác nhau.

Tích hợp dễ dàng

Nhiều tùy chọn giao diện giúp việc tích hợp trở nên đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.

Câu hỏi thường gặp
1. Sự khác biệt giữa chụp ảnh ánh sáng yếu, hồng ngoại chủ động và chụp ảnh nhiệt là gì?

Chụp ảnh ánh sáng yếu yêu cầu ánh sáng tự nhiên và biến đổi hình ảnh ánh sáng tự nhiên yếu thành hình ảnh điện tử được tăng cường thông qua bộ tăng cường hình ảnh. Hồng ngoại chủ động phát ra ánh sáng hồng ngoại và dựa vào chùm tia hồng ngoại phản xạ từ mục tiêu, dẫn đến khả năng che giấu rất kém. Chụp ảnh nhiệt không yêu cầu bất kỳ ánh sáng nào — đó là công nghệ nhìn đêm hồng ngoại thụ động phát hiện sự khác biệt về bức xạ hồng ngoại giữa mục tiêu và cảnh, hoặc giữa các bộ phận khác nhau của vật thể. Nó không bị ảnh hưởng bởi sự thay đổi điều kiện ánh sáng xung quanh và hoạt động vào ban đêm hoặc thậm chí trong sương mù, mưa và các môi trường khắc nghiệt khác.

2. Có thể chặn chụp ảnh nhiệt không?

Trong hầu hết các trường hợp, bạn không thể. Tuy nhiên, tia hồng ngoại không thể xuyên qua tường, và kính có thể chặn IR. Vì vậy, nếu bạn không muốn bị phát hiện, bạn có thể ẩn mình sau kính hoặc tường để chặn chụp ảnh nhiệt.
