Mô-đun máy ảnh nhiệt VOx đo bức xạ không được làm lạnh 640X512 / 12μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 / 12μm | NETD | < 30 triệu |
---|---|---|---|
Dải quang phổ | 8 ~ 14μm | Kích thước | 44,5x44,5x33,6mm |
Điểm nổi bật | Mô-đun máy ảnh nhiệt đo bức xạ,Mô-đun máy ảnh nhiệt VOx,Mô-đun VOx |

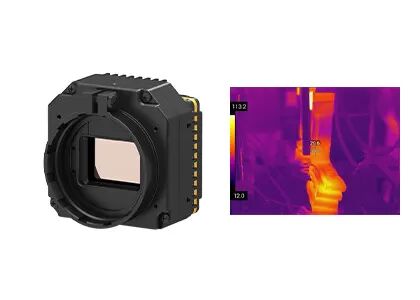

Mô-đun máy ảnh hình ảnh nhiệt không được làm mát PLUG612R LWIR với cảm biến nhiệt 640x512 / 12μm
Mô-đun hình ảnh nhiệt PLUG612R có khả năng đo bức xạ và có sẵn chức năng đo nhiệt độ không tiếp xúc bằng tia hồng ngoại.Nó tích hợp đầu dò hồng ngoại nhiệt không được làm lạnh 640x512 / 12μm để nhanh chóng thu được hình ảnh nhiệt của khu vực mục tiêu và phân bố nhiệt.
Mô-đun camera hồng ngoại LWIR không được làm mát PLUG612R tạo ra chất lượng hình ảnh nhiệt sắc nét và rõ ràng.Mô-đun hình ảnh nhiệt hồng ngoại không được làm mát này được ứng dụng trong lĩnh vực đo nhiệt độ và hình ảnh nhiệt công nghiệp.Phạm vi nhiệt độ của nó có thể tùy chỉnh, có thể đáp ứng các yêu cầu cụ thể của nhiệt kế công nghiệp.
Global Sensor Technology chuyên về thiết kế, sản xuất, kinh doanh và tiếp thị máy dò nhiệt hồng ngoại và lõi camera nhiệt.Chúng tôi có thể cung cấp cho khách hàng nhiều giải pháp ảnh nhiệt hồng ngoại giúp rút ngắn thời gian phát triển thứ cấp và giảm đáng kể chi phí cho khách hàng.
- Loại máy dò: Microbolometer không làm lạnh
- Chất liệu máy dò: Vanadium Oxide
- NETD <30mk, Độ nhạy cao
- Hiệu suất ổn định
- Khả năng thích ứng với môi trường mạnh mẽ
Người mẫu | PLUG612R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Pixel Pitch | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD | <30 triệu k |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz / 30Hz |
Thời gian khởi động | <10 giây |
Video tương tự | PAL / NTSC |
Video kĩ thuật số | Y16 / YUV / BT656 / LVDS |
Thành phần mở rộng | USB / Camerlink |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | Thu phóng liên tục 1 ~ 8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200b / giây |
Cung cấp hiệu điện thế | 4 ~ 6V |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10 ° C ~ 50 ° C |
Phạm vi nhiệt độ | -20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C |
độ chính xác nhiệt độ | ± 2 ° C hoặc ± 2% (Lấy giá trị lớn nhất) |
SDK | ARM / Windows / Linux SDK, Nhiệt ảnh toàn màn hình |
Tính chất vật lý | |
Kích thước (mm) | 44,5x44,5x36,6 |
Cân nặng | ≤85g |
Thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ° C ~ + 70 ° C |
Nhiệt độ bảo quản | -45 ° C ~ + 85 ° C |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng |
Quang học | |
Ống kính tùy chọn | Tiêu cự cố định Athermal: 13mm / 19mm / 24mm |
Mô-đun cảm biến nhiệt PLUG612R được sử dụng rộng rãi trong Kiểm tra năng lượng điện, Tầm nhìn máy, Giám sát & An ninh HVAC của Tòa nhà, Ngoài trời, Chữa cháy & Cứu hộ, Thực thi Pháp luật & Cứu hộ, ADAS, Tải trọng UAV, v.v.
1. Microbolometer mảng mặt phẳng tiêu không được làm mát hoạt động như thế nào?
Bằng cách sử dụng nguyên lý của hiệu ứng nhiệt bức xạ hồng ngoại, đầu báo hồng ngoại không được làm mát chuyển đổi năng lượng bức xạ hồng ngoại thành nhiệt năng với vật liệu hấp thụ tia hồng ngoại, do đó nhiệt độ của vật liệu nhạy cảm tăng lên.Sau đó, một thông số vật lý nhất định của vật liệu nhạy cảm sẽ thay đổi tương ứng và chuyển đổi thành tín hiệu điện hoặc tín hiệu ánh sáng nhìn thấy thông qua một cơ chế chuyển đổi nhất định được thiết kế để nhận ra việc phát hiện đối tượng.
2. Ưu điểm của đầu báo hồng ngoại không được làm mát là gì?
Máy dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần thiết bị Tích hợp Bộ làm mát Dewar (IDCA) và có thể hoạt động ở nhiệt độ phòng.Nó có ưu điểm là khởi động nhanh, tiêu thụ điện năng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ cao, chi phí thấp, v.v.Mặc dù độ nhạy của máy dò mặt phẳng tiêu hồng ngoại không được làm mát không tốt bằng máy dò hồng ngoại được làm mát, nhưng sau nhiều năm phát triển, hiệu suất chi phí của nó rõ ràng là tốt hơn máy dò được làm mát, có triển vọng ứng dụng rộng rãi hơn.
