LWIR 640X512 / 12μm Lõi hình ảnh nhiệt cho hình ảnh rõ nét & ứng dụng AIoT

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN612 / R
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Phạm vi nhiệt độ -20 ℃ ~ + 550 ℃ (Có thể tùy chỉnh) độ chính xác nhiệt độ ± 3 ℃ hoặc ± 3%
Nghị quyết 640x512 / 12μm NETD < 40 triệu
Dải quang phổ 8 ~ 14μm Kích thước 25,4x25,4x14,1mm
Điểm nổi bật

Lõi hình ảnh nhiệt 12μM

,

Lõi hình ảnh nhiệt LWIR

,

Lõi hình ảnh nhiệt AIoT

Để lại lời nhắn
Mô tả sản phẩm

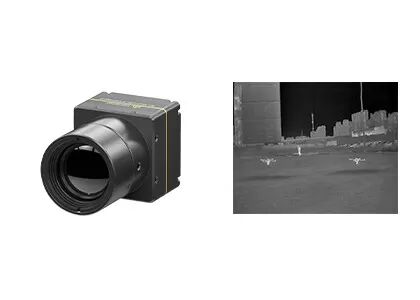

Mô-đun máy ảnh LWIR COIN612



LWIR 640X512 / 12μm Lõi máy ảnh nhiệt không được làm mát cho hình ảnh rõ nét & ứng dụng AIoT



Mô tả Sản phẩm



COIN612 / R là một trong những mô-đun camera nhiệt hồng ngoại dòng COIN được phát triển bởi Global Sensor Technology (GST).Nó tích hợp đầu dò nhiệt hồng ngoại 640x512 / 12μm gói mức wafer (WLP), mạch xử lý tín hiệu hiệu suất cao và thuật toán xử lý hình ảnh.



Lõi camera hồng ngoại COIN612 / R cho hình ảnh nhiệt sắc nét và chi tiết với độ phân giải dưới 40 mK NETD và độ phân giải 640x512 điểm ảnh hồng ngoại.Nó cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20 ℃ ~ 550 ℃ để đo nhiệt độ công nghiệp.



Mô-đun hồng ngoại COIN612 / R hỗ trợ giao diện đầu ra hình ảnh đa chế độ DVP / LVDS, đầu ra dữ liệu hình ảnh RAW / YUV và điều khiển cổng nối tiếp.Do trọng lượng nhẹ, kích thước nhỏ gọn, tiêu thụ điện năng thấp và nhiều tùy chọn giao diện, mô-đun camera nhiệt COIN612 cho phép dễ dàng cấu hình và tích hợp vào nhiều sản phẩm hồng ngoại, chẳng hạn như máy ảnh nhiệt và máy ảnh nhiệt hồng ngoại.



Những đặc điểm chính



- Kích thước nhỏ: 25.4x25.4x14.1mm

- Trọng lượng nhẹ

- NETD <40 triệu

- Hình ảnh chất lượng cao

- Sự tiêu thụ ít điện năng

- Phát triển và hội nhập nhanh chóng



Thông số sản phẩm



Người mẫu COIN612 / R
Hiệu suất máy dò hồng ngoại
Nghị quyết 640x512
Pixel Pitch 12μm
Dải quang phổ 8 ~ 14μm
NETD <40 triệu
Đang xử lý hình ảnh
Tỷ lệ khung hình 25Hz / 30Hz / 50Hz / 60Hz
Thời gian khởi động <3 giây
Video tương tự PAL / NTSC
Video kĩ thuật số RAW / YUV / BT656
Chế độ làm mờ Tuyến tính / Biểu đồ / Hỗn hợp
Zoom kỹ thuật số Thu phóng liên tục 1 ~ 8X, Kích thước bước 1/8
Hiển thị hình ảnh Màu đen nóng / trắng nóng / màu giả
Hướng hình ảnh Theo chiều ngang
Thuật toán hình ảnh NUC / AGC / IDE / DNR
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn 30pin_HRS
Chế độ giao tiếp RS232-TTL, 115200b / giây
Cung cấp hiệu điện thế 3,5 ~ 5,5V
Mức tiêu thụ điện năng điển hình <0,75W
Đo nhiệt độ
Nhiệt độ hoạt động -10 ° C ~ 50 ° C
Phạm vi đo nhiệt độ -20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C
độ chính xác nhiệt độ ± 3 ° C hoặc ± 3% (Lấy giá trị lớn nhất)
SDK Hỗ trợ ARM / Windows / Linux SDK, Chụp ảnh nhiệt toàn màn hình
Tính chất vật lý
Kích thước (mm) 25.4x25.4x14.1 (Có màn trập)
Cân nặng Mô-đun: 13g ± 0,5g (Với màn trập)
Mô-đun + Ống kính 8,8mm: 22,4g ± 0,5g
Mô-đun + Ống kính 13mm: 41g ± 0,5g
Mô-đun + Ống kính 19mm: 43,9g ± 0,5g
Thích ứng với môi trường
Nhiệt độ hoạt động -40 ° C ~ + 70 ° C
Nhiệt độ bảo quản -45 ° C ~ + 85 ° C
Độ ẩm 5% ~ 95%, không ngưng tụ
Rung động Rung ngẫu nhiên 5,35grms, 3 trục
Sốc Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng
Quang học
Ống kính tùy chọn Tiêu cự cố định Athermal: 8.8mm / 13mm / 19mm



Ứng dụng công nghiệp



Mô-đun máy ảnh nhiệt FPA LWIR không được làm mát COIN612 / R được sử dụng rộng rãi trong Nhiệt kế, An ninh & Giám sát, Ngoài trời, Chữa cháy & Cứu hộ, AIoT, Phần cứng thông minh, Tải trọng UAV, ADAS, v.v.



LWIR 640X512 / 12μm Lõi hình ảnh nhiệt cho hình ảnh rõ nét & ứng dụng AIoT 0

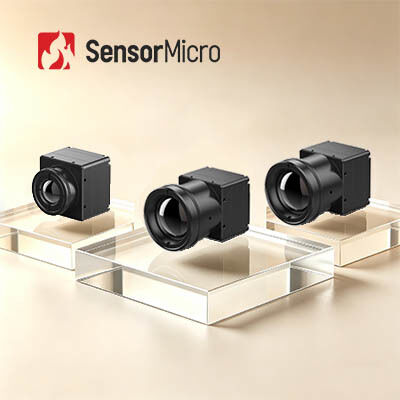

Dòng sản phẩm của chúng tôi



LWIR 640X512 / 12μm Lõi hình ảnh nhiệt cho hình ảnh rõ nét & ứng dụng AIoT 1



Câu hỏi thường gặp



1. Làm thế nào để chọn độ phân giải đầu báo hồng ngoại thích hợp?
Nó phụ thuộc vào nhu cầu thực tế và ứng dụng sản phẩm của bạn mà giá cả cũng là một yếu tố cần được quan tâm.Nếu chất lượng hình ảnh không cao, bạn có thể chọn đầu báo hồng ngoại có độ phân giải thấp, chẳng hạn như 120x90, 256x192, 400x300.Nếu bạn cần một hình ảnh rất rõ ràng cho một số mục đích đặc biệt, chẳng hạn như giám sát từ xa, bạn có thể chọn đầu dò hồng ngoại có độ phân giải cao 1280x1024.



2. Làm thế nào để chọn đúng màu giả cho hình ảnh nhiệt?
- Màu trắng xám phù hợp hơn với mục tiêu có nhiệt độ chênh lệch nhỏ
- Màu đỏ và xanh dương phù hợp hơn với cảnh cần tìm ra điểm có vấn đề.
- Màu đỏ sắt là bảng màu tiêu chuẩn của ngành điện lực.
Lưu ý: bất kể bạn chọn bảng màu nào, nhiệt độ nhiệt sẽ không thay đổi chút nào.



3. Làm thế nào để chọn một ống kính máy ảnh nhiệt hồng ngoại phù hợp?
- Ống kính tiêu chuẩn có thể đáp ứng các mục tiêu bình thường với khoảng cách thích hợp
- Đối với ống kính tele, nó phù hợp với các mục tiêu tương đối nhỏ và cần được quan sát từ khoảng cách xa
- Để nhìn rõ hơn chi tiết vật thể ở khoảng cách gần, ống kính góc rộng sẽ tốt hơn.
- Ống kính macro dùng để nhìn mục tiêu rất nhỏ ở khoảng cách gần, chẳng hạn như mạch chip.
