Mô-đun máy ảnh nhiệt dòng COIN với đầu dò hồng ngoại không được làm mát LWIR 400x300 / 17μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Công nghệ | Hồng ngoại | Vật tư | Vanadi oxit |
|---|---|---|---|
| Nghị quyết | 400x300 / 17μm | NETD | ＜ 40 triệu |
| Dải quang phổ | 8 ~ 14μm | độ chính xác nhiệt độ | ± 3 ℃ hoặc ± 3% |
Mô tả sản phẩm

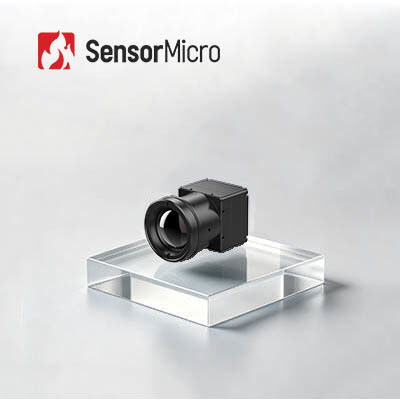

Mô-đun hình ảnh nhiệt COIN417 / R
Mô-đun máy ảnh nhiệt dòng COIN với đầu dò hồng ngoại không được làm mát LWIR 400x300 / 17μm
Mô tả Sản phẩm
COIN417 / R là một trong những mô-đun hồng ngoại không được làm mát của dòng COIN được phát triển bởi Global Sensor Technology (GST).Nó tích hợp đầu dò hình ảnh hồng ngoại gói mức độ wafer (WLP) 400x300 / 17μm, mạch xử lý tín hiệu hiệu suất cao và thuật toán xử lý hình ảnh.
Mô-đun hồng ngoại COIN417 / R có tính năng trình chiếu hình ảnh nhiệt sắc nét và rõ ràng, kích thước nhỏ gọn và chi phí thấp.Nó cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20 ℃ ~ 550 ℃ để đo nhiệt độ công nghiệp.
Các tính năng nhẹ và linh hoạt của nó với nhiều giao diện tiêu chuẩn công nghiệp khác nhau mang lại lợi ích cho khách hàng OEM trong việc phát triển và tích hợp thứ cấp trong tất cả các loại camera nhiệt hồng ngoại.
Những đặc điểm chính
- Kích thước nhỏ: 25.4x25.4x14.1mm
- Trọng lượng nhẹ
- NETD <40 triệu
- Hình ảnh chất lượng cao
- Sự tiêu thụ ít điện năng
- Phát triển và hội nhập nhanh chóng
Thông số sản phẩm
| Mô hình | COIN417 / R |
| Hiệu suất máy dò hồng ngoại | |
| Nghị quyết | 400x300 |
| Pixel Pitch | 17μm |
| Dải quang phổ | 8 ~ 14μm |
| NETD | <40 triệu |
| Đang xử lý hình ảnh | |
| Tỷ lệ khung hình | 25Hz / 30Hz / 50Hz / 60Hz |
| Thời gian khởi động | ≤10 giây |
| Video tương tự | PAL / NTSC |
| Video kĩ thuật số | RAW / YUV / BT656 |
| Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
| Zoom kỹ thuật số | Thu phóng liên tục 1 ~ 8X, Kích thước bước 1/8 |
| Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
| Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
| Thuật toán hình ảnh | NUC / AGC / IDE / DNR |
| Đặc điểm kỹ thuật điện | |
| Giao diện bên ngoài tiêu chuẩn | 30pin_HRS |
| Chế độ giao tiếp | RS232-TTL, 115200b / giây |
| Cung cấp hiệu điện thế | 3,5 ~ 5,5V |
| Mức tiêu thụ điện năng điển hình | <1,1W |
| Đo nhiệt độ | |
| Nhiệt độ hoạt động | -10 ° C ~ 50 ° C |
| Phạm vi đo nhiệt độ | -20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C |
| độ chính xác nhiệt độ | ± 3 ℃ hoặc ± 3% (Lấy giá trị lớn nhất) |
| SDK | Hỗ trợ ARM / Windows / Linux SDK, Chụp ảnh nhiệt toàn màn hình |
| Tính chất vật lý | |
| Kích thước (mm) | 25.4x25.4x14.1 (Có màn trập) |
| Trọng lượng | 13g ± 0,5g (Không có ống kính) |
| Thích ứng với môi trường | |
| Nhiệt độ hoạt động | -40 ° C ~ + 70 ° C |
| Nhiệt độ bảo quản | -45 ° C ~ + 85 ° C |
| Độ ẩm | 5% ~ 95%, không ngưng tụ |
| Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
| Sốc | Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng |
| Quang học | |
| Ống kính tùy chọn | Tiêu cự cố định Athermal: 9,7mm / 15mm / 19mm |
Ứng dụng công nghiệp
Mô-đun ảnh nhiệt COIN417 / R được sử dụng rộng rãi trong Nhiệt kế, An ninh & Giám sát, Ngoài trời, Chữa cháy & Cứu hộ, AIoT, Phần cứng thông minh, Tải trọng UAV, ADAS, v.v.
Dòng sản phẩm của chúng tôi
Câu hỏi thường gặp
1. Đầu báo hồng ngoại / cảm biến ảnh nhiệt là gì?
Mắt người không thể nhìn thấy sóng hồng ngoại.Đầu báo hồng ngoại / cảm biến hình ảnh nhiệt là một thiết bị quang-điện để phản ứng với bức xạ hồng ngoại và năng lượng nhiệt, chuyển đổi nó thành tín hiệu điện và sau đó xuất ra hình ảnh nhiệt có thể nhìn thấy được.
2. WLP là gì?
WLP đề cập đến gói cấp wafer.Đây là quá trình hoàn thành đóng gói chân không cao trực tiếp trên toàn bộ tấm wafer MEMS, sau đó viết nguệch ngoạc và cắt để tạo thành một cảm biến hồng ngoại duy nhất.Cùng với gói kim loại, gói gốm, chúng là 3 dạng gói chính của máy dò hồng ngoại không được làm mát.
3. Ưu điểm của WLP là gì?
Đầu dò WLP IR được thiết kế đặc biệt để đáp ứng yêu cầu thu nhỏ và chi phí thấp trong việc ứng dụng công nghệ hồng ngoại vào thị trường điện tử tiêu dùng.Công nghệ cảm biến toàn cầu, với khả năng chế tạo khối lượng, hiện đang cung cấp nhiều giải pháp mô-đun hồng ngoại WLP để thúc đẩy nhiều ứng dụng mới hơn của các thị trường mới nổi.
