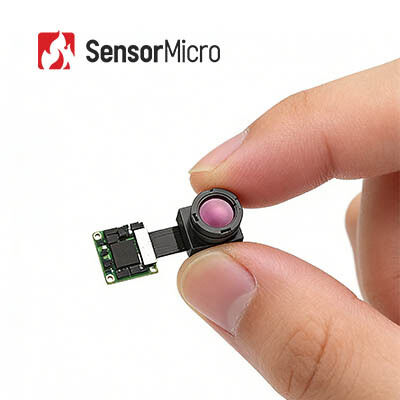

Mini212G2 Mô-đun hồng ngoại không làm mát với độ phân giải 256 × 192 và kích thước pixel 12μm cho đầu ra hình ảnh nhiệt trực tiếp

  • Mini212G2 Uncooled Infrared Module with 256×192 Resolution and 12μm Pixel Size for Direct Thermal Imaging Output
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình Mini212G2
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 256×192/12μm NETD ≤50 triệu
Dải quang phổ 8 ~ 14μm Tốc độ khung hình Nhiệt kế: 25Hz, Hình ảnh: 50Hz
Giao diện video kỹ thuật số USB2.0 / MIPI / DVP / BT.656 / LVDS Giao diện video tương tự CVBS (PAL/NTSC)
Làm nổi bật

Camera nhiệt gắn trên xe hồng ngoại

,

Camera nhiệt gắn trên xe chống lóa

,

Camera nhiệt hồng ngoại 384x288
Để lại lời nhắn
Mô tả sản phẩm
Mini212G2 Mô-đun hồng ngoại thu nhỏ không làm mát với 256×192/12μm
Tổng quan sản phẩm

Mô-đun thu nhỏ hồng ngoại Mini212G2 không làm mát được xây dựng trên mô-đun hồng ngoại TIMO212 do SensorMicro tự phát triển.Việc bổ sung một bảng xử lý ISP hồng ngoại cho phép đầu ra trực tiếp các ma trận nhiệt độ và hình ảnh nhiệt, giảm đáng kể khối lượng công việc phát triển cho khách hàng.

Mô-đun máy ảnh hồng ngoại Mini212G2 kích thước thu nhỏ, tích hợp với một bao bì cấp độ wafer 256 × 192 / 12μm không làm mát máy dò hồng ngoại,được thiết kế đặc biệt để đáp ứng nhu cầu đa dạng và phát triển của các thị trường mới nổi, bao gồm AIoT (trí tuệ nhân tạo của các thứ), thị giác máy, thị giác công nghiệp, giám sát an ninh và quan sát ban đêm.Với thiết kế nhỏ gọn và khả năng phát hiện hồng ngoại hiệu suất cao, mô-đun này phục vụ như một thành phần cảm biến cốt lõi phá vỡ những hạn chế của các giải pháp hình ảnh truyền thống, cho phép chính xác, đáng tin cậy,và hoạt động hiệu quả trong một loạt các kịch bản.

Các đặc điểm chính
Mô-đun thu nhỏ với đầu ra hình ảnh nhiệt trực tiếp
  • Được trang bị một máy dò hồng ngoại cấp wafer 256 × 192 / 12μm tự phát triển, mang lại lợi thế chi phí đáng kể
  • Thiết kế cấu trúc siêu nhỏ gọn: chỉ có kích thước 17 × 17mm (PCBA), nặng chỉ 4g ‡ lý tưởng cho các ứng dụng không gian hạn chế
  • Bảng xử lý ISP tích hợp và thuật toán hình ảnh thế hệ tiếp theo cung cấp hình ảnh nhiệt rõ ràng trực tiếp, đảm bảo tính linh hoạt mạnh mẽ
Khám phá chính xác, cấu hình linh hoạt
  • đo nhiệt độ chính xác cao với độ chính xác lên đến ± 2 °C; hỗ trợ đo điểm, diện tích và khung hình đầy đủ
  • Nhiều tùy chọn ống kính trường nhìn có sẵn để đáp ứng các yêu cầu quan sát khác nhau
Giao diện phong phú để tích hợp dễ dàng
  • Cung cấp giao diện đầu ra video kỹ thuật số khác
  • Hoàn toàn tương thích với các giao diện tiêu chuẩn công nghiệp
Thông số kỹ thuật sản phẩm
Mô hình Mini212G2
Nghị quyết 256×192
Kích thước pixel 12μm
Phản ứng quang phổ 8~14μm
NETD ≤ 50mK
Dữ liệu đầu ra 14bit Raw
Tỷ lệ khung hình Nhiệt độ: 25Hz, hình ảnh: 50Hz
Chế độ tập trung Không tập trung
Ống kính (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Trọng lượng (g) 7.1 6.4 4 6.8
Kích thước PCBA (mm) 17×17
Giao diện video kỹ thuật số USB2.0 / MIPI / DVP / BT.656 / LVDS
Giao diện video tương tự CVBS (PAL/NTSC)
Điện áp hoạt động 3.3V±0.1V
Tiêu thụ năng lượng điển hình 330mW
Phạm vi đo nhiệt độ -20°C~+550°C (-20°C~+150°C)
Độ chính xác đo nhiệt độ Lớn hơn ±2°C / ±2%
Nhiệt độ hoạt động -40°C~+70°C
Độ ẩm 5% ~ 85%
Nhiệt độ lưu trữ -45°C~+85°C
Chứng nhận RoHS 2.0 / Reach
Ứng dụng công nghiệp

Sản phẩm này được định vị cho các lĩnh vực như AIoT, Tầm nhìn máy tính, Tầm nhìn công nghiệp, Giám sát an ninh và Quan sát ban đêm.

Ứng dụng IoT:Hoàn toàn phù hợp để tích hợp vào các thiết bị AIoT nhỏ gọn như thiết bị gia dụng thông minh, thiết bị đeo và màn hình môi trường thông minh.
Tầm nhìn công nghiệp:Có thể được sử dụng để theo dõi thời gian thực của thiết bị công nghiệp, xử lý laser và các kịch bản hàn, phát hiện bán dẫn và nhiều hơn nữa.
Giám sát an ninh:Khả năng phát hiện kẻ xâm nhập bất hợp pháp và kích hoạt báo động thời gian thực.
Dịch vụ tùy chỉnh
  • Tùy chỉnh sản phẩm:Điều chỉnh cấu hình và điều chỉnh thuật toán để đáp ứng các yêu cầu cụ thể của ngành
  • Hỗ trợ và đào tạo kỹ thuật tại chỗ:Cung cấp cho khách hàng cốt lõi thiết lập hệ thống thực tế và đào tạo hoạt động
  • Sáng tạo chung cho các sản phẩm và thị trường mới:Hợp tác với khách hàng để cùng phát triển các giải pháp ứng dụng hồng ngoại sáng tạo
Câu hỏi thường gặp
Các máy dò hồng ngoại / lõi máy ảnh nhiệt có thể được sử dụng trong các ngành công nghiệp nào?

Các mô-đun camera nhiệt của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp như:

  • Nhiệt độ:Bảo trì năng lượng, Tầm nhìn máy, HVAC tòa nhà, Kim loại kim loại, bảo trì dự đoán, phòng ngừa dịch bệnh
  • An ninh & Giám sát:Thành phố an toàn, giám sát cơ sở hạ tầng, an ninh biên giới, du thuyền biển, an toàn khai thác mỏ
  • Bắn cháy và cứu hộ:Phòng ngừa cháy rừng, phòng cháy, tìm kiếm và cứu hộ
  • Dùng UAV:Kiểm tra thiết bị, thực thi và cứu hộ, ứng dụng chữa cháy, quan sát động vật
  • Tầm nhìn cá nhân:Giải trí ngoài trời, quan sát động vật, tuần tra thực thi
  • ADAS:Lái xe tự lái, Hệ thống trợ giúp lái xe tiên tiến, Xe đặc biệt
  • AIoT:Ngôi nhà thông minh, phần cứng thông minh, chăm sóc thông minh, robot
  • Các loại khác:Hệ thống thị giác bay nâng cao, phát hiện khí đốt, nông nghiệp và chăn nuôi, nghiên cứu khoa học
