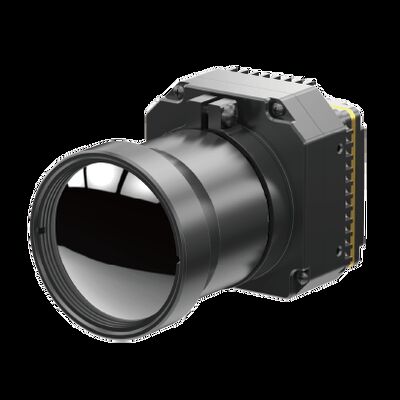

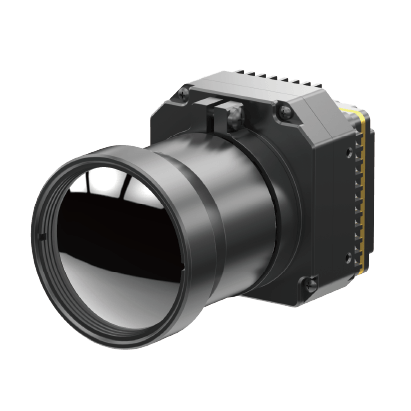

Mô-đun hình ảnh nhiệt VOx không được làm mát độ phân giải cao dành cho nhiệt kế công nghiệp

Mô-đun hình ảnh nhiệt VOx không được làm mát độ phân giải cao dành cho nhiệt kế công nghiệp

PLUG1212R là một trong những mô-đun camera hồng ngoại không làm mát dòng PLUG-R được phát triển bởi Global Sensor Technology (GST).Nó dựa trên đầu dò hồng ngoại không được làm mát GST1212M với mạch xử lý tín hiệu và nền tảng xử lý hình ảnh chuyên nghiệp, biến đổi hoàn toàn bức xạ hồng ngoại mục tiêu thành dữ liệu nhiệt độ.Đo nhiệt độ của nó có sẵn và phạm vi nhiệt độ có thể được tùy chỉnh, đáp ứng các yêu cầu cụ thể của nhiệt kế công nghiệp.

Mô-đun hình ảnh nhiệt VOx HD LWIR 1280x1024/12μm không được làm mát cung cấp phạm vi đo nhiệt độ rộng, cho phép ứng dụng đa dạng trong các lĩnh vực như kiểm tra, giám sát và an ninh công nghiệp.Với phạm vi nhiệt độ bao gồm cả nhiệt độ dưới 0 (-20oC) và môi trường nhiệt độ cao (lên tới 550), mô-đun này đáp ứng nhu cầu của các tình huống chụp ảnh nhiệt khác nhau.

- Độ phân giải pixel: 12μm

- Độ phân giải: 1280x1024

- Dải quang phổ: 8μm -14μm

- Độ nhạy cao: NETD<30mK

- Phạm vi nhiệt độ: -20oC~150oC, 100oC~550oC

- Độ chính xác nhiệt độ: ±2oC hoặc ±2%

- Độ tin cậy cao và khả năng thích ứng môi trường mạnh mẽ.

Mô-đun hình ảnh hồng ngoại PLU1212R được sử dụng rộng rãi trong Điện lực, Thị giác máy, Kiểm tra tòa nhà, Hóa dầu luyện kim, v.v.

1. Máy dò hồng ngoại hoạt động như thế nào?

Máy dò hồng ngoại hoạt động bằng cách cảm nhận bức xạ điện từ trong phạm vi hồng ngoại.Cơ chế phát hiện chính xác khác nhau tùy thuộc vào loại máy dò hồng ngoại.

Máy dò nhiệt hoạt động bằng cách đo sự thay đổi nhiệt độ do hấp thụ bức xạ hồng ngoại.Ví dụ, máy đo nhiệt độ vi mô bao gồm một ma trận gồm các phần tử điện trở cực nhỏ nhạy cảm với nhiệt.Khi bức xạ hồng ngoại được máy dò hấp thụ sẽ làm cho nhiệt độ của phần tử điện trở tăng lên, dẫn đến sự thay đổi điện trở có thể được phát hiện và chuyển thành hình ảnh.

Mặt khác, máy dò photon hoạt động bằng cách chuyển đổi các photon từ bức xạ hồng ngoại thành tín hiệu điện.Hai loại máy dò photon phổ biến là máy dò quang điện và máy quang dẫn.Máy dò quang điện tạo ra điện áp khi các photon hồng ngoại được hấp thụ, trong khi các chất quang dẫn tăng độ dẫn của chúng khi các photon được hấp thụ.

Máy dò hồng ngoại cũng có thể sử dụng các cơ chế phát hiện khác, chẳng hạn như nhiệt điện, trong đó sự thay đổi nhiệt độ tạo ra điện tích trong vật liệu hoặc hiệu ứng nhiệt điện, trong đó chênh lệch nhiệt độ giữa hai vật liệu tạo ra điện áp.

Tín hiệu đầu ra từ máy dò hồng ngoại có thể được xử lý và hiển thị dưới dạng hình ảnh, có thể được sử dụng cho nhiều mục đích khác nhau, chẳng hạn như chụp ảnh nhiệt trong các ứng dụng y tế hoặc công nghiệp, viễn thám về môi trường và quét nhiệt trong hệ thống an ninh.
