xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,8W |
---|---|---|---|
Dải quang phổ | 8~14μm | cao độ pixel | 12μm |
MẠNG LƯỚI | <40mK | Tỷ lệ khung hình | 25Hz/30Hz |
Điểm nổi bật | Lõi camera nhiệt Microbolometer,Lõi camera LWIR quan sát động vật hoang dã,Lõi camera nhiệt trong suốt không được làm mát |

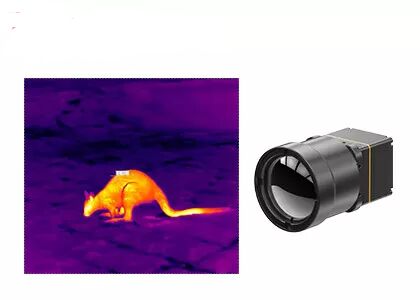

Lõi máy ảnh nhiệt Microbolometer không được làm mát để quan sát động vật hoang dã
Mô-đun nhiệt TWIN612 là sản phẩm mới được phát triển bởi Công nghệ cảm biến toàn cầu.Lõi camera hồng ngoại không làm mát 640x512/12µm là một cảm biến hình ảnh nhiệt tinh vi mang lại hình ảnh chất lượng cao trong một gói nhỏ gọn, thân thiện với người dùng.Lõi camera này được chế tạo bằng công nghệ microbolometer tiên tiến không làm mát, mang lại hiệu suất chụp ảnh nhiệt vượt trội so với các hệ thống chụp ảnh nhiệt thông thường.
Với mảng pixel 640x512 và khoảng cách pixel là 12µm, lõi camera này cung cấp khả năng chụp ảnh có độ phân giải cực cao cho nhiều ứng dụng.Nó cung cấp độ nhạy nhiệt độ dưới 50 mk và có dải động lên tới 14 bit, đảm bảo hình ảnh chính xác và chi tiết ngay cả trong môi trường đầy thách thức.
Mô-đun nhiệt TWIN612 có ưu điểm là thiết kế nhỏ gọn, cấu trúc trọng lượng nhẹ và mức tiêu thụ điện năng thấp tới 0,8w.Với thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 thể hiện hình ảnh ổn định hơn và nhiệt độ chính xác.
Quy trình đóng gói gốm tương tự như đóng gói kim loại, đây là công nghệ đóng gói máy dò hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò được đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu khắt khe về kích thước, trọng lượng và mức tiêu thụ điện năng.
- Kích thước nhỏ: 25,4mm×25,4mm×35mm
-Trọng lượng nhẹ: 25g
- NETD điển hình <40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Tiêu thụ điện năng điển hình thấp tới 0,8W
Người mẫu | TWIN612/R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640×512 |
Kích thước điểm ảnh | 12μm |
Dải quang phổ | 8~14μm |
NETD điển hình | <40mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz |
Thời gian khởi động | 6s |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | YUV/BT.656/LVDS/USB2.0 |
Hiển thị hình ảnh | Tổng cộng 11 (Nóng trắng/Dung nham/Cung sắt/Nước/Sắt nóng/Y tế/Bắc cực/Cầu vồng1/Cầu vồng2/Nóng đỏ/Nóng đen) |
Thuật toán hình ảnh | NUC/3D/2D/DRC/EE |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 50pin_HRS |
Phương thức giao tiếp | RS232/USB2.0 |
Cung cấp hiệu điện thế | 4~5.5V |
Tiêu thụ điện năng điển hình | 0,8W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10℃~50℃ |
Phạm vi đo nhiệt độ | -20℃~150℃, 0℃~550℃ |
Độ chính xác đo nhiệt độ | Lớn hơn ±2℃ hoặc ±2% |
SDK | Windows/Linux;Đạt được phân tích luồng video và chuyển đổi từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4×25,4×35 (Không có ống kính) |
Cân nặng | 25g (Không có ống kính) |
Khả năng thích ứng môi trường | |
Nhiệt độ hoạt động | -40℃~+70℃ |
Nhiệt độ bảo quản | -45℃~+85℃ |
độ ẩm | 5%~95%, không ngưng tụ |
Rung động | 5,35gr, 3 trục |
Sốc | Sóng Nửa Hình Sin, 40g/11ms, 3 Trục, 6 Hướng |
quang học | |
Ống kính tùy chọn | Mảng xơ vữa cố định: 13mm |
Mô-đun hình ảnh nhiệt TWIN612/R được áp dụng cho lĩnh vực Đo nhiệt độ, Giám sát an ninh, Tải trọng UAV, Rô-bốt, Phần cứng thông minh, ADAS, Cứu hỏa & Cứu nạn
1. Đầu báo hồng ngoại hoạt động như thế nào?
Máy dò hồng ngoại hoạt động bằng cách cảm nhận bức xạ điện từ trong phạm vi hồng ngoại.Cơ chế phát hiện chính xác khác nhau tùy thuộc vào loại máy dò hồng ngoại.
Máy dò nhiệt hoạt động bằng cách đo sự thay đổi nhiệt độ do hấp thụ bức xạ hồng ngoại.Ví dụ, microbolometer bao gồm một ma trận các phần tử điện trở nhỏ nhạy cảm với nhiệt.Khi bức xạ hồng ngoại được hấp thụ bởi máy dò, nó sẽ làm tăng nhiệt độ của phần tử điện trở, dẫn đến thay đổi điện trở có thể được phát hiện và chuyển đổi thành hình ảnh.
Mặt khác, máy dò photon hoạt động bằng cách chuyển đổi photon từ bức xạ hồng ngoại thành tín hiệu điện.Hai loại máy dò photon phổ biến là máy dò quang điện và máy quang dẫn.Máy dò quang điện tạo ra điện áp khi các photon hồng ngoại được hấp thụ, trong khi các chất quang dẫn tăng độ dẫn điện khi các photon được hấp thụ.
Máy dò hồng ngoại cũng có thể sử dụng các cơ chế phát hiện khác, chẳng hạn như nhiệt điện, trong đó sự thay đổi nhiệt độ tạo ra điện tích trong vật liệu hoặc hiệu ứng nhiệt điện, trong đó chênh lệch nhiệt độ giữa hai vật liệu tạo ra điện áp.
Tín hiệu đầu ra từ máy dò hồng ngoại có thể được xử lý và hiển thị dưới dạng hình ảnh, có thể được sử dụng cho nhiều mục đích khác nhau, chẳng hạn như chụp ảnh nhiệt trong các ứng dụng y tế hoặc công nghiệp, viễn thám môi trường và quét nhiệt trong các hệ thống an ninh.
