Mô-đun Camera Hồng ngoại LWIR 1280×1024/12µm với Dải Quang phổ 8~14µm

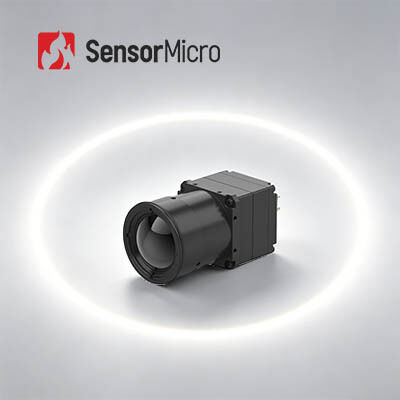

  • 1280×1024/12μm LWIR Infrared Camera Module with 8~14μm Spectral Range
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN1212R
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024/12μm NETD 40mK/F1.0/25oC
Dải quang phổ 8 ~ 14μm Tốc độ khung hình kỹ thuật số 30Hz
Điện áp cung cấp 4,5 ~ 5,5V Tiêu thụ điện năng điển hình 1.0W
Làm nổi bật

Mô-đun máy ảnh LWIR độ phân giải cao

,

Mô-đun máy ảnh nhiệt 14um

,

Lõi máy ảnh nhiệt VOx
Để lại lời nhắn
Mô tả sản phẩm
1280*1024/12μm Infrared Camera Module LWIR 8~14μm Phạm vi quang phổ

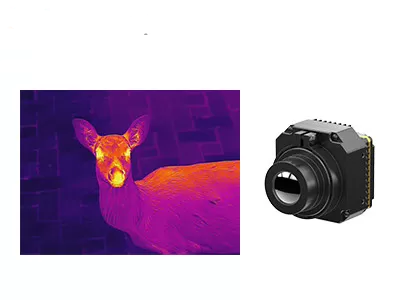

COIN1212R là một trong những mô-đun máy ảnh hồng ngoại không làm mát của dòng COIN-R được phát triển bởi SensorMicro. Nó sử dụng một máy dò hồng ngoại không làm mát 1280 * 1024 / 12μm megapixel,mạch xử lý tín hiệu chuyên nghiệp, và nền tảng xử lý hình ảnh tiên tiến để chuyển đổi hoàn toàn bức xạ hồng ngoại mục tiêu thành dữ liệu nhiệt độ chính xác.Mô-đun hỗ trợ đo nhiệt độ với phạm vi tùy chỉnh từ -20 °C đến 550 °C cho các ứng dụng công nghiệp.

Với mảng độ phân giải lớn 1280x1024, mô-đun nhiệt không làm mát COIN1212R cung cấp chi tiết hình ảnh vượt trội và hỗ trợ các ứng dụng tầm nhìn rộng hơn.Kích thước pixel giảm 12μm cung cấp độ phân giải không gian nâng cao và cho phép các độ dài tiêu cự ống kính quang ngắn hơn để đạt được các mục tiêu nhiệm vụ cùng phạm vi.

Các đặc điểm chính
Hình ảnh độ nét cao, phát hiện chính xác
  • Khám phá độ nét cao megapixel cho phép đo nhiệt độ hồng ngoại trên tầm nhìn rộng hơn và khu vực lớn hơn
  • Khám phá rõ ràng các chi tiết nhiệt hơn khi theo dõi sự thay đổi nhiệt độ nhỏ
Có đầy đủ tính năng và hiệu quả
  • Được phát triển bằng máy dò hồng ngoại không làm mát lớn cấp cao nhất
  • Tích hợp với nhiều thuật toán xử lý hình ảnh tiên tiến để nâng cao chất lượng hình ảnh
  • Độ chính xác đo nhiệt độ lên đến ± 3 °C hoặc ± 3%, hỗ trợ phạm vi từ -20 °C đến 150 °C và 0 đến 550 °C với các phần mở rộng có thể tùy chỉnh
Nhiều cấu hình, tích hợp nhanh chóng
  • Hỗ trợ các chế độ đầu ra hình ảnh khác nhau bao gồm DVP và BT.1120
  • Khả năng đầu ra dữ liệu hình ảnh RAW/YUV với điều khiển cổng hàng loạt
Thông số kỹ thuật sản phẩm
Mô hình COIN1212R
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 1280*1024
Kích thước pixel 12μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 40mK/F1.0/25°C
Xử lý hình ảnh
Tỷ lệ khung hình số 30Hz
Thời gian khởi động 6s
Video tương tự /
Video số RAW/YUV422/TMP
Thuật toán hình ảnh Điều chỉnh không đồng nhất (NUC)
Giảm tiếng ồn 3D (3DNR)
2D Dật tiếng ồn (DNS)
Nén phạm vi động (DRC)
Tăng cường cạnh (EE)
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng)
Phần mềm PC
Phần mềm ICC Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn 50pin: DF40C-50DP-0.4V ((51), (HRS, nam)
Bảng mở rộng USB 3.0
Giao diện truyền thông TTL-232
Giao diện video kỹ thuật số DVP16/BT.1120/MIPI
Điện áp cung cấp 4.5~5.5V
Tiêu thụ năng lượng điển hình 1.0W
Đo nhiệt độ
Nhiệt độ hoạt động -10°C~+50°C
Phạm vi đo nhiệt độ -20 °C ~ 150 °C, 0 °C ~ 550 °C; Hỗ trợ tùy chỉnh và mở rộng
Độ chính xác đo nhiệt độ Lớn hơn ±2°C / ±2%
Đo nhiệt độ một phần Giá trị sản lượng hỗ trợ tối đa, tối thiểu và trung bình của các khu vực đo nhiệt độ
SDK Android/Windows/Linux; đạt được phân tích và chuyển đổi từ màu xám sang nhiệt độ
Máy móc
Kích thước lõi rỗng ((mm) 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm
35mm/50mm/100m: 35,4mm*35,4mm*17,8mm
Trọng lượng lõi rỗng ((g) 14mm/19mm/25mm: 19,7±1g
35mm/50mm/100m: 32,5±1g
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Tác động Half sinus Wave, 40g/11ms, hướng va chạm 3 trục, 6 hướng
Chứng nhận RoHS2.0/REACH
Kính quang học
Kính quang học Cấu hình cố định Athermal: 14mm / 19mm / 24mm
Mức độ bảo vệ IP67 ((Đăng kính phía trước)
Ứng dụng công nghiệp

Mô-đun hình ảnh hồng ngoại COIN1212R được sử dụng rộng rãi trong điện năng, thị giác máy, kiểm tra tòa nhà, kim loại kim loại và các ứng dụng công nghiệp khác.

Danh mục sản phẩm đa dạng
  • Loại sản phẩm phong phú:Sự kết hợp của nhiều độ phân giải mảng, kích thước pixel, băng sóng và tùy chọn ống kính cung cấp sự linh hoạt hơn cho các ứng dụng đa dạng.
  • Hiệu suất xuất sắc:Hình ảnh rõ ràng, kích thước nhỏ gọn, tiêu thụ năng lượng thấp, độ nhạy cao và độ tin cậy cao được thiết kế để hoạt động trong một loạt các thách thức môi trường.
  • Tích hợp dễ dàng:Nhiều tùy chọn giao diện làm cho việc tích hợp đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.
Câu hỏi thường gặp
1Hình ảnh nhiệt hồng ngoại là gì?

Hình ảnh nhiệt hồng ngoại là một phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các vật thể, để xây dựng hình ảnh của chúng,hoặc nhận thông tin nhiệt độ của các đối tượng, ngay cả trong môi trường tầm nhìn thấp.

2Hình ảnh nhiệt hồng ngoại hoạt động như thế nào?

Hệ thống hình ảnh nhiệt hồng ngoại là một công nghệ phát hiện và xác định không tiếp xúc thụ động của hồng ngoại.Nó tập trung bức xạ hồng ngoại của cảnh trên phẳng tiêu cự mảng cảm biến hồng ngoại thông qua hệ thống quang hồng ngoại có thể đi qua bức xạ hồng ngoạiMáy phát hiện nhiệt chuyển đổi tín hiệu bức xạ cường độ khác nhau thành tín hiệu điện tương ứng và sau đó thông qua khuếch đại và xử lý video,hình thành hình ảnh hồng ngoại có thể quan sát được bằng mắt thường.
