xNghị quyết | 256x192 | Cân nặng | 8,9g ± 0,5g (bao gồm ống kính 3,2mm) |
---|---|---|---|
Dải quang phổ | 8~14μm | Cao độ điểm ảnh | 12μm |
MẠNG LƯỚI | ≤65mK | Tỷ lệ khung hình | 25Hz/30Hz |
Điểm nổi bật | Mô-đun camera an ninh nhiệt 12UM,Mô-đun camera an ninh nhiệt 256x192,Mô-đun camera Lwir không được làm mát |

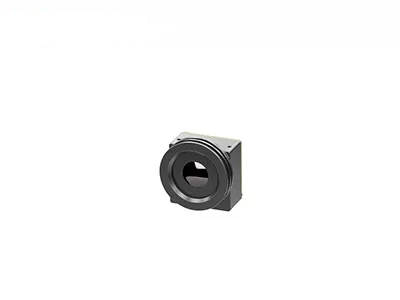

Mô-đun camera an ninh nhiệt LWIR 256x192 / 12μM không được làm mát
Mô-đun hình ảnh hồng ngoại không làm mát iLC212, còn được gọi là mô-đun nhiệt không làm mát, có khả năng đo phóng xạ và có sẵn chức năng đo nhiệt độ không tiếp xúc hồng ngoại.Nó bao gồm một máy dò hồng ngoại gói cấp độ wafer (WLP) kích thước 256x192 / 12μm đặc biệt nhỏ, thu được phổ hồng ngoại sóng dài (LWIR) có dải từ 8 đến 14μm.
Do được tối ưu hóa hoàn toàn bằng SWaP-C, mô-đun máy ảnh nhiệt iLC212 có độ phân giải thấp, kích thước nhỏ, mức tiêu thụ điện năng thấp và giá rất rẻ.Vì vậy, trong lĩnh vực an ninh và giám sát, nó rất phù hợp cho việc đo và giám sát nhiệt độ góc rộng và phạm vi gần.
- Các ứng dụng SWaP-C được tối ưu hóa hoàn toàn
- Thích hợp cho các sản phẩm hồng ngoại khác nhau
- Một loạt các ứng dụng hình ảnh nhiệt
- Sự tiêu thụ ít điện năng
Mô hình | iLC212 |
Hiệu suất máy dò hồng ngoại | |
Vật liệu | Vanadi Oxit không được làm lạnh |
Nghị quyết | 256×192 |
Kích thước điểm ảnh | 12μm |
Phản ứng quang phổ | 8μm ~14μm |
MẠNG LƯỚI | ≤65mK@F1.0@25℃@50Hz |
Đang xử lý hình ảnh | |
Video kĩ thuật số | NGUYÊN/YUV/BT656;Hỗ trợ truyền video USB2.0;Dòng thông số hỗ trợ đo nhiệt độ |
Tốc độ khung hình kỹ thuật số | 25Hz/30Hz |
Hiển thị hình ảnh | Đen-nóng/trắng-nóng/Pseudo-màu |
Thuật toán hình ảnh | Hiệu chỉnh không đồng nhất (NUC) Giảm nhiễu hình ảnh 3D (3DNR) Giảm nhiễu 2D (DNS) Nén phạm vi động (DRC) Tăng cường EE |
Thời gian khởi động | ≤3s |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10℃~+50℃ |
Phạm vi đo nhiệt độ | -20℃~+150℃, Hỗ trợ tùy chỉnh và mở rộng phạm vi đo nhiệt độ |
Độ chính xác đo nhiệt độ | ±3℃/±3% (lấy giá trị lớn hơn) @23℃±5℃;Khoảng cách đo nhiệt độ là 1,5m |
Đo nhiệt độ khu vực | Hỗ trợ bất kỳ phép đo nhiệt độ khu vực nào, giá trị tối đa của khu vực đầu ra, giá trị tối thiểu và giá trị trung bình |
SDK | Phiên bản Windows / Linux, Đạt được Phân tích Luồng Video và Chuyển đổi Xám sang Nhiệt độ |
giao diện điện | |
giao diện bên ngoài | Đầu nối 30pin_HRS Đầu vào nguồn Video kĩ thuật số RS232-TTL/USB2.0 GPIO, v.v. |
Liên lạc | RS232-TTL/USB2.0 |
Thành phần mở rộng | Hội đồng quản trị VPC |
Phần mềm PC | |
Phần mềm ICC | Điều khiển mô-đun và hiển thị video |
Hệ thống năng lượng | |
Nguồn cấp | điện áp một chiều 3,3V ± 0,1V |
Sự thât thoat năng lượng | Trạng thái ổn định: 0,70W/3,3V @23±3℃ |
Tài sản vật chất | |
kết nối | Kiểu đầu nối ngoài: DF40C-30DP-0.4V (51), (HRS-Male) Kiểu đầu nối giao phối: DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
Kích thước | 21mm×21mm×12,8mm (bao gồm ống kính 3,2mm) |
Cân nặng | 8,9g ± 0,5g (bao gồm ống kính 3,2mm) |
Khả năng thích ứng môi trường | |
Nhiệt độ hoạt động | -40℃~+70℃ |
Nhiệt độ bảo quản | -45℃~+85℃ |
độ ẩm | 5%~95%, không ngưng tụ |
Chống va đập & rung động | Tác động: sóng nửa hình sin, 40g/11ms, 3 trục, 6 hướng Rung: 5,35grms, 3 trục |
chứng nhận | ROHS2.0/REACH |
ống kính | |
Ống kính tùy chọn | 3,2mm/F1.1, HFOV: 55,6±2,8°;Lớp phủ: AR |
Mô-đun hình ảnh nhiệt iLC212 được áp dụng cho lĩnh vực bảo mật và giám sát, Nó phù hợp để tích hợp vào Máy ảnh ẩn, Máy ảnh kỹ thuật số, Máy ảnh vòm, Máy ảnh hộp, v.v.
1. Bức xạ hồng ngoại là gì?
Khi nói về ảnh nhiệt hồng ngoại, điều đầu tiên nghĩ đến là bức xạ hồng ngoại (IR).Bước sóng của năng lượng bức xạ hồng ngoại bắt đầu từ khoảng 700nm và kéo dài đến khoảng 1mm.Tất cả các vật thể đều phát ra một lượng nhiệt nhất định dưới dạng bức xạ hồng ngoại mà chúng ta không nhìn thấy được, bởi vì trong toàn bộ quang phổ điện từ, mắt thường chỉ có thể nhìn thấy "ánh sáng khả kiến".
2. Thiết bị chụp ảnh nhiệt hồng ngoại hoạt động như thế nào?
Thành phần cốt lõi của thiết bị hồng ngoại là máy dò nhiệt hồng ngoại, có thể phát hiện một cách nhạy cảm sự chênh lệch nhiệt độ nhỏ của các vật thể xung quanh.Sau đó, nó thu thập thông tin bức xạ này từ vật thể và xuất thông tin nhiệt độ để chụp ảnh, dựa trên thông tin chênh lệch nhiệt độ.Vật thể càng nóng thì càng tạo ra nhiều bức xạ hồng ngoại.Nếu cường độ quá cao, bạn có thể cảm thấy nó giống như hơi nóng.
