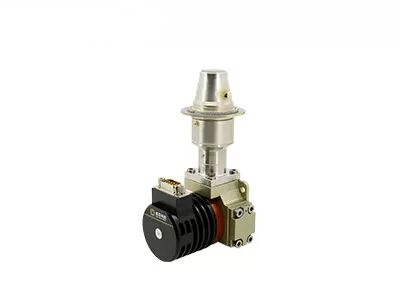

Máy phát hiện hồng ngoại làm mát giữa sóng loại II Superlattice 640x512 15μm cho bộ lắp ráp bộ làm mát Dewar tích hợp

  • Mid Wave Type II Superlattice 640x512 15μm Cooled Infrared Detector for Integrated Dewar Cooler Assembly
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình C615H
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 / 15μm NETD 20mK (F2/F4)
Dải quang phổ 3,7±0,2μm~4,8±0,2μm Tối đa. Tốc độ khung hình 100Hz
Phản hồi không đồng nhất 8% Tỷ lệ pixel hiệu quả ≥99,76%
Làm nổi bật

Đầu dò hồng ngoại làm mát 30um

,

Đầu dò hồng ngoại siêu mạng 320x256

,

RS058 Lwir Đầu dò hồng ngoại làm mát
Để lại lời nhắn
Mô tả sản phẩm
Mô tả sản phẩm

Sử dụng công nghệ Superlattice loại II và thiết kế cryocooler tuyến tính, máy dò hồng ngoại làm mát bằng C615H HOT cung cấp độ phân giải 640 × 512 ở kích thước pixel 15 μm.Hoạt động mảng phẳng tiêu cự ở 150 K, nó duy trì hiệu suất cao cấp với SWaP tuyệt vời: trọng lượng 235 g, tiêu thụ năng lượng 3 W, và 2,5 phút làm mát nhanh.trong khi MTTF ≥25,000 giờ đảm bảo hoạt động đáng tin cậy lâu dài cho các ứng dụng hình ảnh nhiệt bảo trì thấp.

Các đặc điểm chính
Thiết kế tối ưu hóa SWaP
  • Kích thước Dewar: φ33 × 37,5 × 70 mm; Cryocooler: φ26 × 55,8 mm, cho phép tích hợp linh hoạt
  • Trọng lượng giảm xuống còn 235 g; tiêu thụ điện ổn định giảm xuống còn 3 W
Làm mát nhanh, khởi động nhanh
  • Thời gian làm mát ngắn đến 2,5 phút
Tuổi thọ kéo dài, hoạt động hiệu quả
  • MTTF ≥ 25.000 giờ
Thông số kỹ thuật sản phẩm
Parameter Thông số kỹ thuật
Mô hình C615H
Vật liệu nhạy cảm T2SL
Nghị quyết 640×512
Kích thước pixel 15 μm
Phản ứng quang phổ 3.7±0,2 μm ~ 4,8±0,2 μm
NETD điển hình 20 mK (F2/F4)
Tốc độ khung hình tối đa 100 Hz
Tỷ lệ pixel hiệu quả ≥ 99,76%
Phản ứng không đồng nhất ≤ 8%
Nhiệt độ hoạt động -45°C ~ +71°C
Máy làm mát lạnh LS711H.
Thời gian làm mát (23°C) ≤3 phút.
Tiêu thụ năng lượng tối đa (71°C) ≤12 W.
Tiêu thụ điện ổn định (23°C) ≤3W. ≤3.5W
Kích thước (mm) Máy lạnh lạnh: φ26×55.8 86×43×57
Dewar: 33×37.5×70
Trọng lượng (g) ≤235
Ứng dụng công nghiệp

Máy phát hiện hồng ngoại lạnh bằng điện lạnh MWIR C615H được sử dụng rộng rãi trong nhiều lĩnh vực như NDT, Giám sát Môi trường, Giám sát tầm xa, Nghiên cứu Khoa học và nhiều lĩnh vực khác.

Lợi ích của chúng ta
Cung cấp ổn định

Với một chuỗi cung ứng ổn định và đáng tin cậy trên toàn bộ hệ sinh thái, chúng tôi có thể đáp ứng nhanh chóng nhu cầu của thị trường.

Duy trì đổi mới

Với chuyên môn trong sản xuất máy dò và kinh nghiệm trong việc hỗ trợ tích hợp hệ thống, chúng tôi có được cái nhìn sâu sắc về các yêu cầu hiệu suất, liên tục tối ưu hóa thiết kế,và tạo ra một vòng tròn tốt lành: Ứng dụng sản phẩm → Phản hồi kỹ thuật → Cải tiến sản phẩm.

Ưu điểm chi phí

Bằng cách quản lý toàn bộ chuỗi sản xuất và tận dụng hiệu quả, sản xuất quy mô lớn, chúng tôi cung cấp giá cạnh tranh cho một loạt các ứng dụng.

FAQ
1Bức xạ hồng ngoại là gì?

Khi nói về hình ảnh nhiệt hồng ngoại, điều đầu tiên cần xem xét là bức xạ hồng ngoại (IR).Tất cả các vật thể phát ra một lượng nhiệt nhất định dưới dạng bức xạ hồng ngoại, không thể nhìn thấy bởi vì trong toàn bộ quang phổ điện từ, mắt thường chỉ có thể nhìn thấy "ánh sáng nhìn thấy".

2Máy chụp nhiệt hồng ngoại hoạt động như thế nào?

Thành phần cốt lõi của thiết bị hồng ngoại là máy dò nhiệt hồng ngoại, có thể phát hiện nhạy cảm sự khác biệt nhiệt độ nhỏ của các vật thể xung quanh.Sau đó nó thu thập thông tin bức xạ từ vật thể và đưa ra thông tin nhiệt độ để chụp hình, dựa trên sự khác biệt nhiệt độ. bạn có thể cảm nhận nó như là nhiệt.
