Giám sát an ninh Đầu dò hồng ngoại làm mát MWIR 640x512 15μM
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xĐăng kí | Giám sát an ninh | Công nghệ | Hình ảnh nhiệt hồng ngoại |
---|---|---|---|
Dải quang phổ8~14μm | 3,7~4,8μm MW | Nghị quyết | 640x512/12μm |
Nhiệt độ hoạt động | -45℃~+71℃ | MẠNG LƯỚI | ≤17mK (F2); ≤17mK (F2); ≤18mK (F4) ≤18mK (F4) |
Điểm nổi bật | Đầu dò hồng ngoại làm mát MWIR 15uM,Đầu dò hồng ngoại làm mát giám sát an ninh,Đầu dò làm mát MWIR 640x512 |

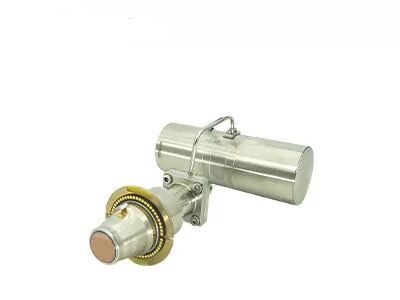

Giám sát an ninh Đầu dò hồng ngoại làm mát MWIR 640x512 15μM
C615M MWIR là một trong những máy dò hồng ngoại được làm mát bằng HgCdTe/MCT được phát triển bởi Công nghệ cảm biến toàn cầu (GST).Nó có thông số kỹ thuật 640x512/15μm phổ biến nhất cho hầu hết các ứng dụng khả thi như hệ thống giám sát tầm xa, thiết bị chụp ảnh nhiệt cầm tay, camera phát hiện rò rỉ khí, v.v.
C615M RS058 có thể hoán đổi với hầu hết các sản phẩm giống như Scorpio chính thống khi được cấu hình với bộ làm mát stirling tích hợp RS058.Thiết kế sương mù, kích thước mát hơn và giao diện cơ/điện gần như giống nhau nên các nhà tích hợp máy ảnh chỉ cần loại bỏ đối tác cũ bị lỗi và kết nối C615M RS058 có thể hoán đổi của chúng tôi một cách dễ dàng để có thêm cấu hình bên trong.
Hình ảnh sắc nét & rõ ràng
• Độ đồng đều tốt, tỷ lệ pixel hiệu quả>99,5%
• Độ nhạy cao, NETD điển hình thấp tới 17mK
Đảm bảo cung cấp liên tục
• Giao diện tiêu chuẩn có thể hoán đổi cho nhau
• Sản xuất hàng loạt, đồng nhất tốt
Được thiết kế cho các ứng dụng cụ thể
• Bước sóng có thể được tùy chỉnh
• Số F có thể được tùy chỉnh
• Bề mặt gắn có thể được tùy chỉnh
• Nhiều bộ làm lạnh có sẵn
Mô hình | C615MMW |
Vật liệu | MCT |
Nghị quyết | 640x512 |
Cao độ điểm ảnh | 15μm |
Dải quang phổ | 3,7μm~4,8μm MW |
Chế độ làm việc | Ảnh chụp nhanh, Chế độ tích hợp ITR/IWR;Chế độ cửa sổ;Chống nở hoa |
Dung lượng sạc | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
Dải động | ≥75dB |
Số đầu ra | 4;Lên đến 10Mpixel/s trên mỗi đầu ra |
MẠNG LƯỚI | F2: ≤17mK F4: ≤18mK |
Tỷ lệ pixel hiệu dụng | ≥99,5% |
Phản ứng không đồng nhất | ≤8% |
Loại máy làm lạnh | RS058/RS046 |
Tiêu thụ điện năng ổn định | ≤6W@RS058 ≤5W@RS046 |
Tiêu thụ điện tối đa | ≤12W @ RS058 ≤11W @ RS046 |
Nguồn cấp | RS058: 24V DC RS046: 32V DC |
Thời gian làm mát | ≤6 phút @ RS058 ≤5 phút30 giây @ RS046 |
Cân nặng | ≤600g @ RS058 ≤350g @ RS046 |
Kích thước (mm) | RS046: 122x46.3x82 RS058: 147x58,5x71 |
Nhiệt độ làm việc | -45°C ~ +71°C |
Đầu báo hồng ngoại làm mát bằng phương pháp đông lạnh C615M MWIR được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống tăng cường tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Bức xạ hồng ngoại là gì?
Khi nói về ảnh nhiệt hồng ngoại, điều đầu tiên nghĩ đến là bức xạ hồng ngoại (IR).Bước sóng của năng lượng bức xạ hồng ngoại bắt đầu từ khoảng 700nm và kéo dài đến khoảng 1mm.Tất cả các vật thể đều phát ra một lượng nhiệt nhất định dưới dạng bức xạ hồng ngoại mà chúng ta không nhìn thấy được, bởi vì trong toàn bộ quang phổ điện từ, mắt thường chỉ có thể nhìn thấy "ánh sáng khả kiến".
2. Thiết bị chụp ảnh nhiệt hồng ngoại hoạt động như thế nào?
Thành phần cốt lõi của thiết bị hồng ngoại là máy dò nhiệt hồng ngoại, có thể phát hiện một cách nhạy cảm sự chênh lệch nhiệt độ nhỏ của các vật thể xung quanh.Sau đó, nó thu thập thông tin bức xạ này từ vật thể và xuất thông tin nhiệt độ để chụp ảnh, dựa trên thông tin chênh lệch nhiệt độ.Vật thể càng nóng thì càng tạo ra nhiều bức xạ hồng ngoại.Nếu cường độ quá cao, bạn có thể cảm thấy nó giống như hơi nóng.
