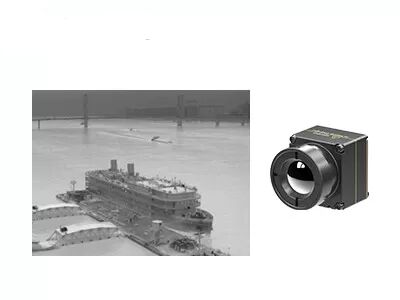

Không làm mát lõi máy ảnh hồng ngoại với độ phân giải 640x512 8μm Pixel Pitch và ≤30mK NETD cho thiết bị di động

  • Uncooled Infrared Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD for Portable Devices
  • Uncooled Infrared Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD for Portable Devices
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL608
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Tiêu thụ điện năng 0,4W Dải quang phổ 8 ~ 14μm
NETD điển hình 30mK Độ phân giải pixel 12μm
Nghị quyết 640x512 Tốc độ khung hình 30/50Hz
Làm nổi bật

Camera hồng ngoại Core 640x512

,

Camera hồng ngoại Core 12um

,

UAV Payloads Drone Camera nhiệt
Để lại lời nhắn
Mô tả sản phẩm
Không làm mát lõi máy ảnh hồng ngoại 640x512 8μm tích hợp vào các thiết bị di động và không gian hạn chế

Trọng tâm hồng ngoại iTL608 xác định lại tối ưu hóa SWaP hình ảnh nhiệt thu nhỏ, đạt được độ nhỏ gọn và nhẹ trong khi duy trì hiệu suất hình ảnh chuyên nghiệp.Với một dấu chân nhỏ 13 * 13 * 18.3 mm và trọng lượng nhẹ 6,7 ± 1,5 gram, nó đại diện cho một trong những lõi nhiệt có thể tích hợp nhất trong loại của nó, làm cho nó lý tưởng cho thiết kế thiết bị siêu di động và không gian hạn chế.

Sử dụng công nghệ pixel siêu mỏng 8μm và độ phân giải bản địa 640 * 512, lõi cung cấp hình ảnh nhiệt chi tiết cao,trong khi xếp hạng NETD ≤30mK đảm bảo độ chính xác phát hiện nhiệt độ đặc biệt trên quang phổ LWIR 8-14μm. Khởi động nhanh, tốc độ khung hình điều chỉnh, và thuật toán chỉnh sửa hình ảnh thông minh đảm bảo hình ảnh thời gian thực đáng tin cậy.nó hoạt động hoàn hảo trong điều kiện khắc nghiệt với khả năng tương thích ngoại vi phong phú để hỗ trợ tích hợp liền mạch vào các hệ thống nhiệt di động khác nhau.

Các đặc điểm chính
Thiết kế cực kỳ nhẹ
  • Kích thước nhỏ gọn 13 * 13 * 18,3 mm và trọng lượng 6,7 ± 1,5 g (bao gồm ống kính 6 mm)
  • Trong số các mức độ hội nhập cao nhất trong lớp của nó
Độ nhạy cao, phát hiện chính xác
  • 8μm kích thước pixel cực nhỏ với độ phân giải 640 * 512, cung cấp chi tiết tinh tế và hình ảnh rõ ràng
  • NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy sự khác biệt nhiệt độ tinh tế
Phát triển đơn giản, hội nhập nhanh
  • Nhiều tùy chọn ống kính quang có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng
  • Hỗ trợ nhiều giao diện đầu ra hình ảnh, bao gồm MIPI / USB 2.0 / BT.656
  • Khả năng phát ra dữ liệu hình ảnh RAW và YUV, với điều khiển thông qua cổng hàng loạt/I2C
Thông số kỹ thuật sản phẩm
Mô hình iTL608
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 640*512
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 30mK
Xử lý hình ảnh
Tỷ lệ khung hình số 30/50Hz
Thời gian khởi động ≤ 6s
Video số RAW/YUV/TMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng)
Phần mềm PC
Phần mềm Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn 34Pin_Connector Interface: BP04SD-34-0065-R0
Giao diện truyền thông TTL-232/USB2.0/I2C
Giao diện video kỹ thuật số MIPI/USB2.0/BT656
Điện áp cung cấp 4-5,5V
Tiêu thụ năng lượng điển hình 0.4W
Máy móc
Kích thước (bao gồm ống kính) Với ống kính 6mm: 13 * 13 * 18,3 mm (trình kính ngoài ống kính Φ12,3 mm)
Với ống kính 8,7mm: 13 * 13 * 19,8 mm (đường kính ngoài ống kính Φ15,6 mm)
Với ống kính 16,7mm: 13 * 13 * 27,9 mm (đường kính ngoài ống kính Φ22,2 mm)
Với ống kính 30mm: 13 * 13 * 39 mm (đường kính ngoài ống kính Φ36 mm)
Trọng lượng (bao gồm ống kính) 6.7±1.5g (6mm ống kính)
7.5±1.5g (máy kính 8,7mm)
17±1,5g (16,7mm ống kính)
42.7±1,5g (30mm ống kính)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Tác động Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học Phương pháp lấy nét cố định: 6/8.7/16.7/30mm
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt iTL608 có thể được sử dụng trong các lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động và nhiều hơn nữa.

Điểm mạnh của chúng tôi
Cung cấp ổn định

Với một chuỗi cung ứng ổn định và đáng tin cậy trên toàn bộ hệ sinh thái, chúng tôi có thể đáp ứng nhanh chóng nhu cầu của thị trường.

Duy trì đổi mới

Với chuyên môn trong sản xuất máy dò và kinh nghiệm trong việc hỗ trợ tích hợp hệ thống, chúng tôi có được cái nhìn sâu sắc về các yêu cầu hiệu suất, liên tục tối ưu hóa thiết kế,và tạo ra một vòng tròn tốt lành: Ứng dụng sản phẩm → Phản hồi kỹ thuật → Cải tiến sản phẩm.

Ưu điểm chi phí

Bằng cách quản lý toàn bộ chuỗi sản xuất và tận dụng hiệu quả, sản xuất quy mô lớn, chúng tôi cung cấp giá cạnh tranh cho một loạt các ứng dụng.

FAQ
Pseudo Color là gì?
Màu giả, còn được gọi là màu giả, chuyển đổi sự phân bố nhiệt của các vật thể thành hình ảnh trực quan thông qua hệ thống hình ảnh nhiệt hồng ngoại,hiển thị trên màn hình ở mức màu xám hoặc màu giảĐể dễ dàng phân tích trực quan các hình ảnh nhiệt, chúng được thể hiện bằng cách sử dụng màu giả cho thấy sự khác biệt nhiệt độ.
Có bao nhiêu màu giả có thể cung cấp mô-đun chụp nhiệt SensorMicro?
Đám trắng nóng, Lava, Ironbow, Hot Iron, Y tế, Bắc Cực, Rainbow1, Rainbow2, Đỏ nóng, Đỏ nóng
Nguyên tắc hoạt động của mảng phẳng tiêu cự hồng ngoại
Một mảng các yếu tố nhạy quang được sắp xếp trên máy dò mảng mặt phẳng tiêu cự.Các tia hồng ngoại phát ra từ vô hạn được hình ảnh trên các yếu tố nhạy quang của mảng phẳng tâm thông qua hệ thống quang học. Máy dò chuyển đổi tín hiệu ánh sáng thành tín hiệu điện và thực hiện khuếch đại tích hợp, lấy mẫu, bộ đệm đầu ra và hệ thống multiplexing,và cuối cùng được gửi đến hệ thống giám sát để hình thành một hình ảnh.
