Lõi máy ảnh LWIR hồng ngoại siêu nhỏ không được làm mát với độ phân giải 640x512, Độ phân giải pixel 8μm và 30mK NETD

  • Ultra Mini Uncooled Infrared LWIR Camera Core with 640x512 Resolution, 8μm Pixel Pitch, and ≤30mK NETD
  • Ultra Mini Uncooled Infrared LWIR Camera Core with 640x512 Resolution, 8μm Pixel Pitch, and ≤30mK NETD
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL608
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Tốc độ khung hình 30/50Hz NETD điển hình 30mK
Nghị quyết 640x512 Tiêu thụ điện năng 0,4W
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 8μm
Làm nổi bật

Camera nhiệt Drone không được làm mát 12um

,

Camera nhiệt Drone được làm mát 640x512

,

Camera nhiệt Drone 3Axis
Để lại lời nhắn
Mô tả sản phẩm

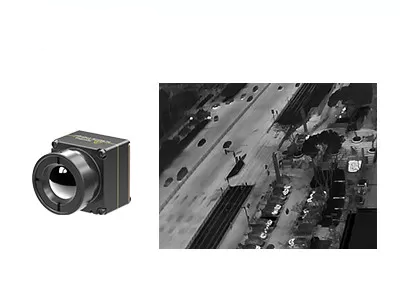

Ultra Mini Uncooled Infrared LWIR Camera Core 640x512/8μm
Mô tả sản phẩm

iTL608 là một lõi máy ảnh nhiệt hồng ngoại không làm mát cực nhỏ gọn, tích hợp cao được xây dựng cho các ứng dụng hình ảnh di động và đòi hỏi.3 mm Ước tính kích thước của ngón tay cái con người Ước tính trọng lượng nhẹ 6.7 ± 1,5 g (với ống kính 6 mm), nó thiết lập một tiêu chuẩn mới cho tối ưu hóa SWaP (kích thước, trọng lượng và sức mạnh) trong lớp sản phẩm của nó.

Được trang bị một máy dò hồng ngoại VOx hiệu suất cao và có thiết kế pixel cực nhỏ 8μm kết hợp với độ phân giải 640 * 512,lõi cung cấp độ nhạy nhiệt đặc biệt với NETD ≤ 30mK, cho phép phát hiện chính xác các biến đổi nhiệt độ tinh tế. Hoạt động trong băng tần hồng ngoại sóng dài 8-14μm (LWIR), nó đạt được xác định chính xác các mục tiêu nhiệt độ môi trường tiêu chuẩn.

Các đặc điểm chính
  • Thiết kế cực kỳ nhẹ
    Kích thước nhỏ gọn 13 * 13 * 18,3 mm và trọng lượng 6,7 ± 1,5 g (bao gồm ống kính 6 mm)
    Trong số các mức độ hội nhập cao nhất trong lớp của nó
  • Độ nhạy cao, phát hiện chính xác
    8μm kích thước pixel cực nhỏ với độ phân giải 640 * 512, cung cấp chi tiết tinh tế và hình ảnh rõ ràng
    NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy sự khác biệt nhiệt độ tinh tế
  • Phát triển đơn giản, hội nhập nhanh
    Nhiều tùy chọn ống kính quang có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng
    Hỗ trợ nhiều giao diện đầu ra hình ảnh, bao gồm MIPI / USB 2.0 / BT.656
    Khả năng phát ra dữ liệu hình ảnh RAW và YUV, với điều khiển thông qua cổng hàng loạt/I2C
Thông số kỹ thuật sản phẩm
Mô hình iTL608
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 640*512
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 30mK
Xử lý hình ảnh
Tỷ lệ khung hình số 30/50Hz
Thời gian khởi động ≤ 6s
Video số RAW/YUV/TMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng)
Phần mềm PC
Phần mềm Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn 34Pin_Connector Interface: BP04SD-34-0065-R0
Giao diện truyền thông TTL-232/USB2.0/I2C
Giao diện video kỹ thuật số MIPI/USB2.0/BT656
Điện áp cung cấp 4-5,5V
Tiêu thụ năng lượng điển hình 0.4W
Máy móc
Kích thước (bao gồm ống kính) Với ống kính 6mm: 13 * 13 * 18,3 mm (trình kính ngoài ống kính Φ12,3 mm)
Với ống kính 8,7mm: 13 * 13 * 19,8 mm (đường kính ngoài ống kính Φ15,6 mm)
Với ống kính 16,7mm: 13 * 13 * 27,9 mm (đường kính ngoài ống kính Φ22,2 mm)
Với ống kính 30mm: 13 * 13 * 39 mm (đường kính ngoài ống kính Φ36 mm)
Trọng lượng (bao gồm ống kính) 6.7±1.5g (6mm ống kính)
7.5±1.5g (máy kính 8,7mm)
17±1,5g (16,7mm ống kính)
42.7±1,5g (30mm ống kính)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Tác động Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học Phương pháp lấy nét cố định: 6/8.7/16.7/30mm
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt iTL608 có thể được sử dụng trong lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động v.v.

Dịch vụ tùy chỉnh
  • Tùy chỉnh sản phẩm:Điều chỉnh cấu hình và điều chỉnh thuật toán để đáp ứng các yêu cầu cụ thể của ngành
  • Hỗ trợ và đào tạo kỹ thuật tại chỗ:Cung cấp cho khách hàng cốt lõi thiết lập hệ thống thực tế và đào tạo hoạt động
  • Sáng tạo chung cho các sản phẩm và thị trường mới:Hợp tác với khách hàng để cùng phát triển các giải pháp ứng dụng hồng ngoại sáng tạo
FAQ
1Trong các ngành công nghiệp nào các máy dò hồng ngoại phẳng tiêu cự được sử dụng?
Máy phát hiện mặt phẳng tiêu cự hồng ngoại là thành phần cốt lõi của hệ thống hình ảnh nhiệt, và là chìa khóa để phát hiện, xác định và phân tích thông tin hồng ngoại của các vật thể.Nó có nhiều ứng dụng trong giao thông, kiểm tra, giám sát an ninh, khí tượng học, y học và các ngành công nghiệp khác.
2Các đặc điểm của máy dò phẳng tiêu cự hồng ngoại làm mát và không làm mát là gì?
Máy phát hiện phẳng tiêu cự hồng ngoại có thể được chia thành máy phát hiện phẳng tiêu cự hồng ngoại làm mát và máy phát hiện phẳng tiêu cự hồng ngoại không làm mát.Máy dò hồng ngoại làm mát hoạt động ở môi trường chân không nhiệt độ thấp với độ nhạy cao và có thể phân biệt sự khác biệt nhiệt độ tinh tế hơn, trong khi máy dò phẳng tiêu cự hồng ngoại không làm mát không cần môi trường lạnh và có thể hoạt động ở nhiệt độ phòng.
3Trong các ngành công nghiệp nào các máy dò hồng ngoại phẳng tiêu cự được sử dụng?
Máy phát hiện mặt phẳng tiêu cự hồng ngoại là thành phần cốt lõi của hệ thống hình ảnh nhiệt, và là chìa khóa để phát hiện, xác định và phân tích thông tin hồng ngoại của các vật thể.Nó có nhiều ứng dụng trong giao thông, kiểm tra, giám sát an ninh, khí tượng học, y học và các ngành công nghiệp khác.
