Module Camera Hồng Ngoại Làm Lạnh Tốc Độ Khung Hình Điều Chỉnh 1~100Hz Bước Điểm Ảnh 10µm Độ Phân Giải 1280×1024 Tích Hợp Nhanh

  • Fast Integration 1280×1024 Resolution 10μm Pixel Pitch 1~100Hz Adjustable Frame Rate Cooled Infrared Camera Module
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS G1210HMF
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 Độ phân giải pixel 10μm
NETD 20mK(F2); 25mK(F4) Dải quang phổ 3,7 ~ 4,8μm MW
Kích cỡ 102×87×57mm Tốc độ khung hình Có thể điều chỉnh 1 ~ 100Hz
Làm nổi bật

Mô-đun máy ảnh được làm mát bằng hồng ngoại 12um

,

149x58
Để lại lời nhắn
Mô tả sản phẩm

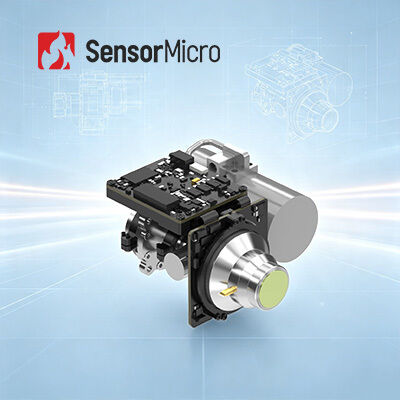

Mô-đun Camera Lạnh Tích hợp Nhanh IR EYAS G1210HMF Mega Pixel 1280×1024/10μm
Tổng quan sản phẩm

EYAS G1210HMF tích hợp bộ dò hồng ngoại MWIR lạnh 1280×1024/10μm megapixel HOT với bảng mạch AD, được trang bị bộ làm lạnh Stirling tuyến tính hiệu suất cao. Nó hỗ trợ chuyển đổi tín hiệu analog thành luồng video kỹ thuật số theo thời gian thực, đồng thời tích hợp các chức năng cấp nguồn và điều khiển thời gian, cho phép tích hợp nền tảng hệ thống nhanh chóng.

Điều này giúp khách hàng OEM thực hiện kiểm tra và xác nhận bộ dò một cách hiệu quả, đơn giản hóa đáng kể việc tích hợp hệ thống và đẩy nhanh tiến độ phát triển. Nhờ công nghệ HOT, EYAS G1210HMF đạt được tối ưu hóa SWaP (kích thước, trọng lượng và công suất) trong khi vẫn duy trì hiệu suất cao, làm cho nó lý tưởng cho các ứng dụng tích hợp với yêu cầu khắt khe về chất lượng hình ảnh và độ tin cậy.

Tính năng chính
  • Độ phân giải Megapixel, Phát triển nhanh: Được phát triển dựa trên bộ dò hồng ngoại MWIR lạnh 1280×1024/10μm megapixel HOT, mang lại chi tiết hình ảnh vượt trội với mạch AD tích hợp để tích hợp nền tảng nhanh chóng
  • Công nghệ HOT, Tối ưu hóa SWaP: Nhiệt độ hoạt động mặt phẳng tiêu cự tăng lên 150K với kích thước tối thiểu (≤102×87×57mm), thiết kế nhẹ (390g) và tiêu thụ điện năng thấp (6W)
  • Hiệu suất vượt trội, Tích hợp dễ dàng: Tốc độ khung hình có thể điều chỉnh từ 1-100 Hz để chụp các mục tiêu chuyển động nhanh, đầu ra giao diện CameraLink là dữ liệu thô 16-bit với điều khiển cổng nối tiếp
Thông số kỹ thuật
Mẫu mã EYAS G1210HMF
Độ phân giải 1280×1024
Kích thước điểm ảnh 10μm
Đáp ứng phổ 3.7μm±0.2μm ~ 4.8μm±0.2μm
NETD bộ dò IR (23℃) 20mK(F2)
25mK(F4)
Tốc độ khung hình 1~100Hz, có thể điều chỉnh (mặc định 50Hz)
Chế độ hoạt động Chế độ chụp nhanh, Tích hợp ITR/IWR, Chống lóa, Chế độ cửa sổ
Video kỹ thuật số CameraLink 16 bit (Chế độ CameraLink DualBase)
Đồng bộ hóa ngoài CC1: Đồng bộ khung hình ngoài
Giao tiếp CameraLink UART(Mặc định)/ RS232(tùy chỉnh)
Tốc độ Baud: 9600bps(Mặc định)
Nguồn điện Bảng AD: 5V
Bộ làm lạnh: 12V
Công suất ổn định (23℃) ≤6W
Thời gian làm lạnh (23℃) ≤3 phút
Kích thước 102×87×57 mm
Trọng lượng ≤390 g
Nhiệt độ hoạt động -40℃~+71℃
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt EYAS G1210HMF được sử dụng rộng rãi trong nhiều lĩnh vực như NDT, Giám sát môi trường, Giám sát tầm xa, Nghiên cứu khoa học, v.v.

Về SensorMicro

SensorMicro được thành lập với một niềm tin đơn giản nhưng mạnh mẽ: Đổi mới phải phục vụ nhu cầu thực tế. Chúng tôi tồn tại để trao quyền cho con người và hệ thống nhìn xa hơn bề mặt — vào các mẫu hình, vấn đề và khả năng tiềm ẩn bên dưới.

Bằng cách biến nhiệt vô hình thành sự thật có thể nhìn thấy, chúng tôi giúp các ngành công nghiệp đưa ra quyết định thông minh hơn, bảo vệ những gì quan trọng nhất và điều hướng sự phức tạp một cách rõ ràng. Hoạt động kinh doanh của chúng tôi trải rộng trên các lĩnh vực an ninh, phòng cháy chữa cháy, kiểm tra công nghiệp, chăm sóc y tế, thị giác máy, giám sát môi trường và các khía cạnh quan trọng của trung hòa carbon.

Câu hỏi thường gặp
Ứng dụng của Bộ dò hồng ngoại lạnh LWIR, MWIR/LWIR hai màu

Trong công nghệ hình ảnh nhiệt hồng ngoại, bộ dò nhiệt sóng dài có khả năng xuyên thấu mạnh qua bầu khí quyển bụi bẩn và không bị ảnh hưởng bởi hiệu ứng lóa sáng mặt trời và phản xạ ánh sáng. Chất lượng hình ảnh vượt trội có thể thu được trong nhiều môi trường phức tạp khác nhau, chẳng hạn như xe cộ di chuyển trong bầu khí quyển bụi bẩn, thuyền buồm trên mặt nước có ánh sáng phản chiếu và máy bay bay qua mây.

Bộ dò hồng ngoại lạnh hai màu kết hợp ưu điểm của dò sóng trung và sóng dài vào một cụm bộ dò hồng ngoại lạnh, có thể đồng thời thực hiện chụp ảnh hiệu suất cao trong hai dải sóng, giảm đáng kể tỷ lệ báo động giả. Nó có thể được sử dụng để phát hiện nền phức tạp và giám sát các mục tiêu chuyển động tốc độ cao.
