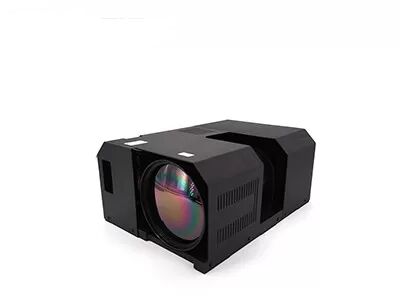

Phát hiện tầm xa Lõi mô-đun phát hiện hồng ngoại được làm mát 1280x1024 12μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xđộ nét cao | 1280x1024 | Cao độ điểm ảnh | 12μm |
---|---|---|---|
Tỷ lệ khung hình | 50Hz/100Hz | MẠNG LƯỚI | ≤20mK |
Kích thước | 165x86x107mm | Dải quang phổ | 3,7~4,8μm MW |
Điểm nổi bật | Mô-đun dò hồng ngoại Core 12um,Mô-đun dò hồng ngoại 1280x1024 |
Phát hiện tầm xa Lõi mô-đun phát hiện hồng ngoại được làm mát 1280x1024 12μM

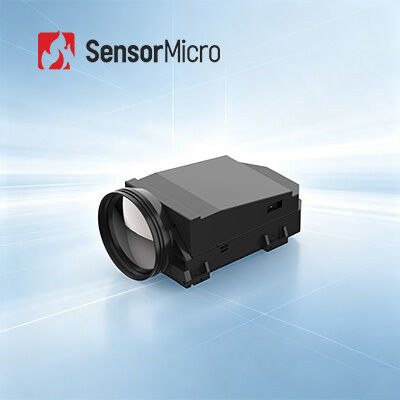

Mô-đun máy ảnh nhiệt độ phân giải cao GAVIN1212 tích hợp đầu dò MWIR làm mát bằng mảng lớn 1280x1024/12μm.Các thuật toán xử lý hình ảnh khác nhau được nhúng trong thiết bị điện tử GAVIN1212 để tạo ra hình ảnh hồng ngoại rõ nét trong bóng tối hoàn toàn hoặc điều kiện thời tiết xấu.Nó có thể phát hiện và nhận ra các rủi ro và mối đe dọa ở khoảng cách xa trong khi hiển thị nhiều chi tiết mục tiêu hơn ở khoảng cách ngắn.
Với độ phân giải 1280x1024 mảng lớn, nó có thể nhận ra trường nhìn rộng hơn và cung cấp nhiều chi tiết hình ảnh hơn.Kích thước điểm ảnh 12µm giảm mang lại độ phân giải không gian tốt hơn và phù hợp với tiêu cự ống kính quang học ngắn hơn để đạt được cùng một nhiệm vụ trong phạm vi.Đó là lựa chọn lý tưởng cho nhà tích hợp hệ thống EO-IR để thiết kế tải trọng của chúng cho các ứng dụng trên không hoặc trên tàu.
hình ảnh pixel lớn
• Độ phân giải cao 1280×1024 cho FOV rộng hơn và khoảng cách xa hơn
• Kích thước pixel 12μm cho độ phân giải không gian tốt hơn
Chất lượng sắc nét rõ ràng
• Độ đồng đều tốt, tỷ lệ pixel hiệu quả>99,5%
• Độ nhạy cao, NETD≤20mK
Tích hợp nhanh
• Hỗ trợ giao diện Cameralink, xuất dữ liệu ảnh RAW/YUV
• Các cấu hình quang học thu phóng liên tục khác nhau là tùy chọn
Người mẫu | GAVIN1212 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 1280x1024 |
Cao độ điểm ảnh | 12μm |
máy làm lạnh | RS058F |
Dải quang phổ | 3,7μm~4,8μm MW |
Thời gian làm mát (20°C) | ≤8 phút |
MẠNG LƯỚI (20°C) | ≤20mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 50Hz/100Hz |
Chế độ làm mờ | Tuyến tính/Histogram/Hỗn hợp |
Thu phóng kỹ thuật số | ×1/×2/×4 |
Hướng hình ảnh | Lật ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25 chân;Giao diện đầu ra đặc biệt HDMI |
Video tương tự | / |
Video kĩ thuật số | Đầu ra HDMI: YUV Đầu ra cameralink: RAW/YUV 16 bit |
Đồng bộ hóa bên ngoài |
Đồng bộ hóa khung bên ngoài: RS422
|
Liên lạc | RS422, 115200bps |
Nguồn cấp | 24V±1V |
Tiêu thụ điện năng ổn định | 16W |
Kích thước (mm) | 165x86x107 |
Trọng lượng | ≤1600g |
Nhiệt độ hoạt động | -40°C ~ +60°C |
Độ rung | Rung động: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa hình sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
ống kính quang học | |
Ống kính tùy chọn | Thu phóng liên tục: 37,5~750mm/F4 Thu phóng cố định: 19mm/F2;40mm/F2;240mm/F2 |
Mô-đun camera hồng ngoại nhiệt GAVIN1212 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống tăng cường tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Nguyên tắc làm việc của hình ảnh khí quang học
Camera chụp ảnh khí quang học có thể nhanh chóng phát hiện khí mà không cần tạm thời dừng dây chuyền sản xuất bằng cách xác định sự khác biệt bức xạ hồng ngoại giữa khí và nền và trực quan hóa khí cho dù có rò rỉ hay không và xác định chính xác nguồn rò rỉ.
2. Ứng dụng của hình ảnh khí quang học
Sự phát triển và tích hợp của giải pháp hình ảnh khí quang học dựa trên đầu dò hồng ngoại GST & mô-đun nhiệt đã rất trưởng thành và được ứng dụng rộng rãi trong các ngành công nghiệp khác nhau để giải quyết các vấn đề rò rỉ khí khác nhau cho khách hàng, chẳng hạn như dầu mỏ, khí đốt tự nhiên, công nghiệp hóa chất, năng lượng điện và bảo vệ môi trường giám sát, góp phần to lớn vào việc bảo vệ môi trường, tiết kiệm năng lượng, sản xuất an toàn và sức khỏe nghề nghiệp.
