Mô-đun nhiệt làm mát MWIR 640x512 15μM cho hệ thống hồng ngoại quang điện
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512/15μm | MẠNG LƯỚI | ≤20mK |
---|---|---|---|
Dải quang phổ | 3,7~4,8μm MW | Tỷ lệ khung hình | 50Hz/100Hz |
Kích thước | 125x92x67mm | Trọng lượng | ≤650g |
Điểm nổi bật | Hệ thống hồng ngoại quang điện Mô-đun MWIR,Mô-đun nhiệt làm mát MWIR 15uM |

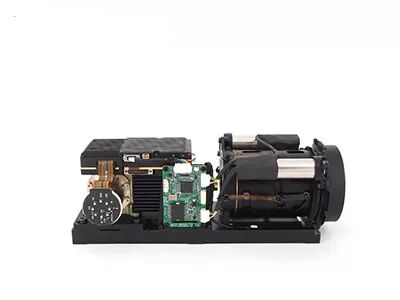

Mô-đun nhiệt làm mát MWIR 640x512 / 15μM cho hệ thống hồng ngoại quang điện
GAVIN615B là mô-đun tạo ảnh nhiệt sóng trung bình được làm mát do Công nghệ Cảm biến Toàn cầu (GST) phát triển.Nó bao gồm một máy dò hồng ngoại 640x512 / 15µm HgCdTe MWIR với bộ làm lạnh RS046, thiết bị điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng đã được nhúng để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.
Được cấu hình với bộ làm lạnh lạnh RS046, GAVIN615B có kích thước rất nhỏ gọn với kích thước lần lượt là 125x92x67mm và trọng lượng chưa đến 650g.Mức tiêu thụ điện năng ổn định thấp tới 12w.Với giao diện cameralink tiêu chuẩn công nghiệp, camera hồng ngoại hoặc nhà tích hợp hệ thống có thể thiết kế hoặc tích hợp camera hoàn chỉnh của riêng họ một cách dễ dàng dựa trên mô-đun hình ảnh nhiệt GAVIN615B.
- Độ nhạy cao, NETD≤20mK
- Phát hiện tầm xa
- Tốc độ khung hình có thể điều chỉnh
- Tích hợp dễ dàng vào hệ thống
Người mẫu | GAVIN615B |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Cao độ điểm ảnh | 15μm |
máy làm lạnh | RS046 |
Dải quang phổ | 3,7μm~4,8μm MW |
Thời gian làm mát (20°C) | ≤7 phút |
MẠNG LƯỚI (20°C) | ≤20mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 50Hz/100Hz |
Chế độ làm mờ | Tuyến tính/Histogram/Hỗn hợp |
Thu phóng kỹ thuật số | ×1/×2/×4 |
Hướng hình ảnh | Lật ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25pin |
Video tương tự | hệ PAL |
Video kĩ thuật số | 16 bit RAW/YUV: Đầu ra DVP/Cameralink 16 bit |
Đồng bộ hóa bên ngoài | Đồng bộ hóa khung bên ngoài: Mức RS422 |
Liên lạc | RS422, 115200bps |
Nguồn cấp | 20~28VDC |
Tiêu thụ điện năng ổn định | 12W |
Kích thước (mm) | 125×92×67 |
Trọng lượng | ≤650g |
Nhiệt độ hoạt động | -40°C ~ +60°C |
Độ rung | Rung động: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa hình sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
ống kính quang học | |
Ống kính tùy chọn | Thu phóng liên tục 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Mô-đun camera hồng ngoại nhiệt GAVIN615B được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống tăng cường tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Nguyên tắc làm việc của hình ảnh khí quang học
Camera chụp ảnh khí quang học có thể nhanh chóng phát hiện khí mà không cần tạm thời dừng dây chuyền sản xuất bằng cách xác định sự khác biệt bức xạ hồng ngoại giữa khí và nền và trực quan hóa khí cho dù có rò rỉ hay không và xác định chính xác nguồn rò rỉ.
2. Ứng dụng của hình ảnh khí quang học
Sự phát triển và tích hợp của giải pháp hình ảnh khí quang học dựa trên đầu dò hồng ngoại GST & mô-đun nhiệt đã rất trưởng thành và được ứng dụng rộng rãi trong các ngành công nghiệp khác nhau để giải quyết các vấn đề rò rỉ khí khác nhau cho khách hàng, chẳng hạn như dầu mỏ, khí đốt tự nhiên, công nghiệp hóa chất, năng lượng điện và bảo vệ môi trường giám sát, góp phần to lớn vào việc bảo vệ môi trường, tiết kiệm năng lượng, sản xuất an toàn và sức khỏe nghề nghiệp.
