Đầu dò hồng ngoại MCT MWIR Mô-đun nhiệt làm mát 640x512 15μM

Đầu dò hồng ngoại MCT MWIR Mô-đun nhiệt làm mát 640x512 15μM

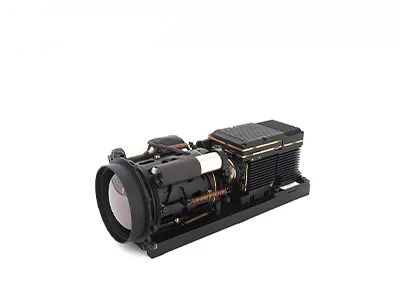

GAVIN615B là mô-đun tạo ảnh nhiệt sóng trung bình được làm mát do Công nghệ Cảm biến Toàn cầu (GST) phát triển.Nó bao gồm một máy dò hồng ngoại 640x512 / 15µm HgCdTe MWIR với bộ làm lạnh RS046, thiết bị điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng đã được nhúng để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.Nó có hiệu quả đối với dải quang phổ từ 3,7μm～4,8μm MW.

Được cấu hình với bộ làm lạnh lạnh RS046, GAVIN615B có kích thước rất nhỏ gọn với kích thước lần lượt là 125x92x67mm và trọng lượng chưa đến 650g.Mức tiêu thụ điện năng ổn định thấp tới 12w.Với giao diện cameralink tiêu chuẩn công nghiệp, camera hồng ngoại hoặc nhà tích hợp hệ thống có thể thiết kế hoặc tích hợp camera hoàn chỉnh của riêng họ một cách dễ dàng dựa trên mô-đun hình ảnh nhiệt GAVIN615B.

- Độ nhạy cao, NETD≤20mK

- Phát hiện tầm xa

- Tốc độ khung hình có thể điều chỉnh

- Tích hợp dễ dàng vào hệ thống

Mô-đun camera hồng ngoại nhiệt GAVIN615B được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống tăng cường tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.

1. Ưu điểm của chụp ảnh khí quang học

Tiết kiệm thời gian & Hiệu quả: hỗ trợ phát hiện thời gian thực quy mô lớn, xác định vị trí rò rỉ nhanh chóng, không cần gián đoạn sản xuất.
Phát hiện tầm xa: tránh xa các khu vực nguy hiểm và phức tạp, thử nghiệm không phá hủy không tiếp xúc, không có nguồn bức xạ bổ sung
Dễ dàng phân tích: hình ảnh trực quan, lưu trữ tức thì, phân tích thuận tiện
Kiểm tra đa chức năng: có thể phát hiện nhiều loại khí, với chức năng đo nhiệt độ từ xa tuyệt vời

2. Nguyên tắc làm việc của hình ảnh khí quang học

Hình ảnh khí quang học là một loại công nghệ hồng ngoại có thể nhìn thấy các loại khí công nghiệp vô hình.

Sau khi hấp thụ bức xạ hồng ngoại ở các bước sóng cụ thể, sự khác biệt bức xạ hồng ngoại sẽ gây ra giữa khí và nền.

Máy dò hồng ngoại phát hiện rò rỉ khí với bộ lọc băng hẹp tích hợp chỉ nhận dải hồng ngoại gần đỉnh hấp thụ hồng ngoại của khí và có thể chuyển đổi khí thành hình ảnh hồng ngoại nhìn thấy được thông qua sự chênh lệch bức xạ giữa khí và nền.
