Hình ảnh khí quang Máy ảnh làm mát MWIR RS058 để hiển thị các VOC vô hình
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xHàm số | Phát hiện rò rỉ gas | máy làm mát lạnh | RS058 |
---|---|---|---|
Độ phân giải máy dò | 320x256 | Kích thước điểm ảnh | 30μm |
MẠNG LƯỚI | ≤15mK | Dải quang phổ | 3,2 ± 0,1 ~ 3,5 ± 0,1μm |
Điểm nổi bật | Camera làm mát RS058 MWIR,Camera làm mát VOCs MWIR vô hình |

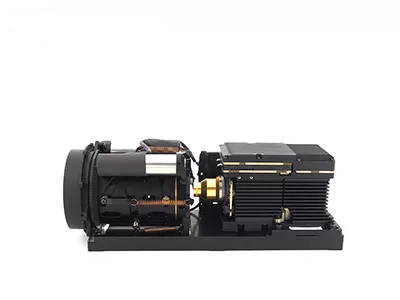

Camera chụp ảnh khí quang làm mát MWIR RS058 để hiển thị VOC vô hình
Camera chụp ảnh khí quang làm mát MWIR 320x256 / 30μm để hiển thị rò rỉ khí
Với mạch xử lý tín hiệu hiệu suất cao và thuật toán xử lý hình ảnh tiên tiến, mô-đun nhiệt làm mát GAS330 để phát hiện rò rỉ khí được phát triển trên cơ sở máy dò hồng ngoại làm mát bằng sóng trung HgCdTe.Bằng cách sử dụng công nghệ hình ảnh nhiệt hồng ngoại, GAS330 có thể hình dung khí VOC (hợp chất hữu cơ dễ bay hơi) mà mắt thường không thể nhìn thấy.Phát hiện rò rỉ VOC hiệu quả trong quá trình sản xuất và vận chuyển của các doanh nghiệp hóa dầu, có giá trị ứng dụng lớn trong sản xuất an toàn, giám sát bảo vệ môi trường, tiết kiệm chi phí.
Phát hiện độ nhạy cao
• Đầu dò hồng ngoại có độ nhạy cao, NETD≤15mK
• Khá hiệu quả trong ứng dụng nồng độ khí thấp và dòng khí chậm
• Phát hiện khí VOC không tiếp xúc ở khoảng cách xa bao gồm ankan, anken, rượu, benzen, xeton, v.v.
Hiệu suất vượt trội
• Thuật toán xử lý hình ảnh phát hiện khí chuyên nghiệp
• Nhiều ống kính khác nhau, có sẵn nhiều FOV & cảnh hơn
Tích hợp dễ dàng
• Giao diện đầu ra hình ảnh Cameralink/DVP/USB/GIG-E để tích hợp nhanh vào các thiết bị chụp ảnh nhiệt
Người mẫu | KHÍ330 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 320x256 |
Cao độ điểm ảnh | 30μm |
máy làm lạnh | RS058 |
Dải quang phổ | 3,2μm±0,1μm~3,5μm±0,1μm MW |
Thời gian làm mát (20°C) | ≤8 phút |
MẠNG LƯỚI (20°C) | ≤15mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 30Hz |
Chế độ làm mờ | Tuyến tính/Histogram/Hỗn hợp |
Thu phóng kỹ thuật số | ×1/×2/×4 |
Hướng hình ảnh | Lật ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25pin |
Video tương tự | hệ PAL |
Video kĩ thuật số | 16 bit RAW/YUV: Đầu ra DVP/Cameralink 16 bit |
Đồng bộ hóa bên ngoài | Đồng bộ hóa khung bên ngoài: Mức RS422 |
Liên lạc | RS422, 115200bps |
Nguồn cấp | 20~28VDC |
Tiêu thụ điện năng ổn định | 12W |
Kích thước (mm) | 155×67×80 |
Trọng lượng | ≤900g |
Nhiệt độ hoạt động | -40°C ~ +60°C |
Độ rung | Rung động: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa hình sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
ống kính quang học | |
Ống kính tùy chọn | Thu phóng cố định: 23mm/F1.5;55mm/F1.5 |
Camera ảnh nhiệt phát hiện rò rỉ khí GAS330 được sử dụng để quan sát trực quan VOC (hợp chất hữu cơ dễ bay hơi) vô hình và phát hiện rò rỉ khí như: Methane, Ethane, Propane, Butane, Pentane, Hexane, Heptane, Octane, Ethylene, Propylene, Isoprene, Methanol , Ethanol, Butanone, Benzen, Toluene, Xylene, Ethylbenzene, v.v.
1. Ưu điểm của chụp ảnh khí quang học
Tiết kiệm thời gian & Hiệu quả: hỗ trợ phát hiện thời gian thực quy mô lớn, xác định vị trí rò rỉ nhanh chóng, không cần gián đoạn sản xuất.
Phát hiện tầm xa: tránh xa các khu vực nguy hiểm và phức tạp, thử nghiệm không phá hủy không tiếp xúc, không có nguồn bức xạ bổ sung
Dễ dàng phân tích: hình ảnh trực quan, lưu trữ tức thì, phân tích thuận tiện
Kiểm tra đa chức năng: có thể phát hiện nhiều loại khí, với chức năng đo nhiệt độ từ xa tuyệt vời
2. Nguyên tắc làm việc của hình ảnh khí quang học
Hình ảnh khí quang học là một loại công nghệ hồng ngoại có thể nhìn thấy các loại khí công nghiệp vô hình.
Sau khi hấp thụ bức xạ hồng ngoại ở các bước sóng cụ thể, sự khác biệt bức xạ hồng ngoại sẽ gây ra giữa khí và nền.
Máy dò hồng ngoại phát hiện rò rỉ khí với bộ lọc băng hẹp tích hợp chỉ nhận dải hồng ngoại gần đỉnh hấp thụ hồng ngoại của khí và có thể chuyển đổi khí thành hình ảnh hồng ngoại nhìn thấy được thông qua sự chênh lệch bức xạ giữa khí và nền.
