640x512 15µm Đầu dò hồng ngoại LWIR T2SL cho Hệ thống Giám sát

  • 640x512 15μm Cooled LWIR Infrared Detector T2SL for Monitoring Systems
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình C615S
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Độ phân giải pixel 15μm
Tiêu thụ điện năng ổn định ≤8W Tối đa. Tốc độ khung hình 220Hz
Dải quang phổ 7,7μm ± 0,2μm ～ 9,4μm ± 0,3μm Kích cỡ 142x58,5x71mm
Làm nổi bật

Đầu dò hồng ngoại LWIR tích hợp

,

Máy dò LWIR làm mát 640x512

,

Đầu dò hồng ngoại LWIR làm mát 15uM
Để lại lời nhắn
Mô tả sản phẩm
Tổng quan sản phẩm

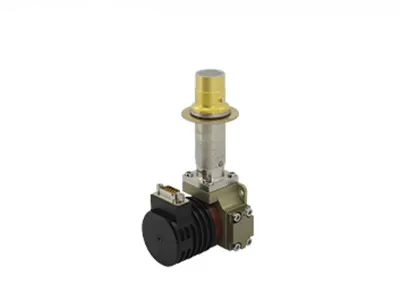

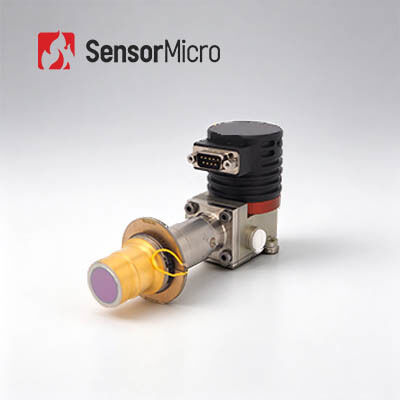

T2SL 640×512 / 15 μm Máy dò hồng ngoại làm mát LWIR với bộ phận làm mát Dewar tích hợp

Bộ máy làm mát dewar tích hợp C615S LWIR là một trong những máy dò hồng ngoại làm mát T2SL được phát triển bởi SensorMicro.Nó là một 640 × 512 / 15 μm Type II Superlattice (T2SL) Integrated Detector Cooler Assembly (IDCA), được thiết kế cho các băng sóng hồng ngoại sóng dài 7,7 ∼ 9,4 μm hiệu suất cao (LWIR).

Với độ phân giải 640 × 512 và độ cao pixel giảm 15 μm, C615S cung cấp hình ảnh rõ ràng và hiệu suất vượt trội.độ nhạy cao, tiếng ồn thấp, và không đồng nhất tuyệt vời.

Là một máy dò LWIR làm mát, nó hoạt động đáng tin cậy trong khí hậu cát hoặc bụi và không bị ảnh hưởng bởi ánh sáng mặt trời nhấp nháy hoặc ngọn lửa nhiệt độ cao.

Các đặc điểm chính
Khám phá sóng dài, không bị nhiễu
  • Khả năng thâm nhập mạnh trong cát và bụi, thích nghi với môi trường phức tạp
  • Không bị ảnh hưởng bởi ánh sáng chói trong ánh sáng mặt trời mạnh hoặc trên bề mặt nước
  • Khả năng phát hiện các vật thể nhiệt độ thấp được cải thiện
Công nghệ T2SL dẫn đầu xu hướng ngành công nghiệp
  • Hiệu quả lượng tử cao hơn với độ nhạy cao hơn
  • Tiếng ồn thấp và không đồng nhất tuyệt vời
Sự linh hoạt cao, nguồn cung ổn định
  • Số F có thể tùy chỉnh
  • Chất lượng nhất quán trong sản xuất hàng loạt
Thông số kỹ thuật sản phẩm
Mô hình C615S Máy dò hồng ngoại làm mát LWIR
Vật liệu nhạy cảm T2SL
Nghị quyết 640×512
Kích thước pixel 15 μm
Phản ứng quang phổ 7.7 μm ± 0,2 μm 9,4 μm ± 0,3 μm
Chế độ làm việc Ảnh chụp; ITR / Interlace & Binning chế độ tích hợp; chế độ Windows; chống nở hoa
Khả năng sạc ITR: 12,22 Me− / 6,67 Me−
Lớp nối & binning: 24.44 Me− / 13.33 Me−
Phạm vi động ITR: ≥ 76 dB
Lớp nối và kết nối: ≥ 77 dB
Kênh đầu ra 4; tối đa 22,5 MHz mỗi đầu ra
Tốc độ khung hình tối đa 220 Hz
NETD điển hình 25 mK (F2 ITR)
22 mK (F2 Interlace & binning)
Tỷ lệ pixel hiệu quả ≥ 99,5%
Phản ứng không đồng nhất ≤ 8%
Máy làm mát lạnh có thể cấu hình RS058F
Tiêu thụ điện ổn định (23 °C) ≤ 8 W
Tiêu thụ năng lượng tối đa (71 °C) ≤ 20 W
Cung cấp điện 24 V DC
Thời gian làm mát (23 °C) ≤ 5 phút 30 giây
Kích thước tối đa (mm) 148 × 58,5 × 71
Trọng lượng (g) ≤ 570
Nhiệt độ hoạt động -45 °C ️ +71 °C
Ứng dụng công nghiệp

Máy dò hồng ngoại làm mát C615S LWIR được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm thử nghiệm không phá hủy (NDT), giám sát môi trường, giám sát tầm xa và nghiên cứu khoa học.

Dịch vụ tiêu chuẩn
  • Tài liệu đầy đủ:Hướng dẫn sản phẩm, hướng dẫn cài đặt và tài liệu tham khảo lựa chọn
  • Hỗ trợ phát triển và thử nghiệm:Kiểm tra tích hợp mẫu, đánh giá hiệu suất và xác minh tham số được dễ dàng.
  • Bộ công cụ phát triển nâng cao:SDK, API, thuật toán và các công cụ gỡ lỗi để tích hợp sâu.
  • Hỗ trợ kỹ thuật từ xa:24/7 hỗ trợ với phản ứng nhanh chóng và giải quyết kịp thời cho các vấn đề quan trọng.
  • Bảo hành:Các bộ phận gốc và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu.
FAQ
1Những lợi thế của hình ảnh khí quang là gì?
  • Tiết kiệm thời gian & hiệu quả:Hỗ trợ phát hiện thời gian thực quy mô lớn và vị trí rò rỉ nhanh chóng mà không làm gián đoạn sản xuất.
  • Khám phá tầm xa:Giữ các nhà điều hành ra khỏi các khu vực nguy hiểm và phức tạp; không tiếp xúc, thử nghiệm không phá hủy mà không cần nguồn bức xạ bổ sung.
  • Dễ phân tích:Hình ảnh trực quan, lưu trữ ngay lập tức, và phân tích thuận tiện.
  • Kiểm tra đa chức năng:Khám phá nhiều loại khí và bao gồm chức năng đo nhiệt độ từ xa tuyệt vời.
2Nguyên tắc hoạt động của hình ảnh khí quang học là gì?

Hình ảnh khí quang là một loại công nghệ hồng ngoại làm cho khí công nghiệp vô hình trở nên hiển thị.

Sau khi hấp thụ bức xạ hồng ngoại ở các bước sóng cụ thể, sự khác biệt bức xạ phát sinh giữa khí và nền.

Máy phát hiện rò rỉ khí hồng ngoại, với bộ lọc băng hẹp tích hợp,chỉ nhận băng tần hồng ngoại gần đỉnh hấp thụ hồng ngoại khí và chuyển đổi khí thành hình ảnh hồng ngoại nhìn thấy được thông qua sự khác biệt bức xạ giữa khí và nền.
