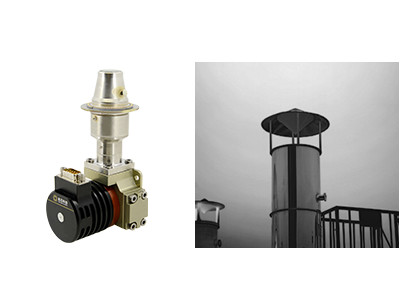

Cảm biến hình ảnh nhiệt được làm mát 320x256 MWIR 24V DC để hình dung VOC

  • 320x256 MWIR Cooled Thermal Imaging Sensor 24V DC For Visualizing VOCs
  • 320x256 MWIR Cooled Thermal Imaging Sensor 24V DC For Visualizing VOCs
  • 320x256 MWIR Cooled Thermal Imaging Sensor 24V DC For Visualizing VOCs
  • 320x256 MWIR Cooled Thermal Imaging Sensor 24V DC For Visualizing VOCs
  • 320x256 MWIR Cooled Thermal Imaging Sensor 24V DC For Visualizing VOCs
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình C330M-G
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Hàm số Phát hiện rò rỉ khí Cryo Cooler RS058 / RS058I / LS734
Độ phân giải máy dò 320x256 Kích thước pixel 30μm
NETD ≤15mK Dải quang phổ 3,2 ± 0,1 ~ 3,5 ± 0,1μm
Điểm nổi bật

Cảm biến hình ảnh nhiệt trực quan VOCs

,

Cảm biến hình ảnh nhiệt VOCs MWIR

,

Cảm biến hình ảnh khí quang 24VDC
Để lại lời nhắn
Mô tả sản phẩm

Bộ cảm biến tưởng tượng nhiệt được làm mát 320x256 30μM MWIR để hình dung rò rỉ khí



Mô tả Sản phẩm



Đầu báo hồng ngoại làm mát C330M-G được phát triển đặc biệt để phát hiện rò rỉ khí VOCs với chức năng chuyển đổi bức xạ hồng ngoại của mục tiêu có bước sóng 3.2 ~ 3.5μm thành tín hiệu điện.Giao diện cơ học bên ngoài, giao diện quang học và giao diện điện tử được sử dụng phổ biến và có thể mở rộng.C330M-G có thể được sử dụng rộng rãi trong giám sát môi trường khí quyển và phát hiện rò rỉ khí, xả chất ô nhiễm, phát hiện khí hóa học trong các nhà máy hóa dầu và nhà máy lọc dầu.



Những đặc điểm chính



Hình ảnh khí quang học
• Phát hiện không tiếp xúc tầm xa
• Phát hiện rò rỉ khí hiệu quả cao, an toàn và phạm vi rộng

Độ nhạy cao
• Đầu báo hồng ngoại làm mát có độ nhạy cao, khá hiệu quả trong ứng dụng của nồng độ khí thấp và dòng khí chậm
• Phát hiện rò rỉ hiệu quả bao gồm ankan, anken, rượu, benzen, xeton và các khí khác

Được thiết kế cho các yêu cầu của người dùng
• Hỗ trợ nguồn điện 12V chứng nhận chống cháy nổ
• Có nhiều bộ làm mát lạnh khác nhau cho trọng lượng nhẹ, công suất thấp, tuổi thọ cao và độ tin cậy cao
• Phạm vi quang phổ có thể tùy chỉnh: 3μm ~ 5μm MWIR (cho nhiều loại phát hiện khí hơn: CO, CO2, v.v.)



Thông số sản phẩm



Người mẫu C330M-G
Vật liệu nhạy cảm HgCdTe / MCT
Nghị quyết 320 × 256
Kích thước pixel 30μm
Dải quang phổ 3,2μm ± 0,1μm ～ 3,5μm ± 0,1μm (Phạm vi có thể tùy chỉnh: 3μm ~ 5μm)
Chế độ làm việc Ảnh chụp nhanh;Chế độ tích hợp ITR;Chế độ cửa sổ;Chống nở
Công suất sạc 36Me- / 12Me-
Dải động ≥80dB
Số lượng đầu ra 1 hoặc 4;Lên đến 6,6MHz / mỗi đầu ra
NETD điển hình 10mK (F1.5)
Tỷ lệ pixel hiệu quả ≥99,5%
Phản hồi không đồng nhất ≤8%
Cryocooler RS058 RS058I LS734
Loại máy làm mát Máy làm mát Stirling quay tích hợp Máy làm mát Stirling quay tích hợp Máy làm mát Stirling quay tuyến tính
Tiêu thụ điện năng ổn định ≤7W ≤7W ≤10W
Tối đaSự tiêu thụ năng lượng ≤15W ≤15W ≤45W
Nguồn cấp 24V DC 12V DC 24V DC
Thời gian làm mát ≤6 phút 30 giây ≤7 phút ≤5 phút
Kích thước (mm) 142x58,5x71 142 × 58,5 × 71 Máy nén Φ46 × 122
Dewar Φ40 × 114
Trọng lượng ≤600g ≤600g ≤1,2kg
Nhiệt độ làm việc -45 ° C ~ + 71 ° C



Ứng dụng công nghiệp



Máy dò ảnh nhiệt MWIR làm mát phát hiện rò rỉ khí C330M-G được sử dụng cho những khách hàng có khả năng phát triển mạnh mẽ.Bằng cách tích hợp cảm biến nhiệt được làm mát này, các VOC (hợp chất hữu cơ dễ bay hơi) vô hình có thể được phát hiện và hiển thị để có thể tránh được những hư hỏng khác.Các loại khí này bao gồm: Methane, Ethane, Propane, Butane, Pentane, Hexane, Heptane, Octane, Ethylene, Propylene, Isoprene, Methanol, Ethanol, Butanone, Benzen, Toluene, Xylene, Ethylbenzene v.v.



Giới thiệu về công nghệ cảm biến toàn cầu



Cảm biến hình ảnh nhiệt được làm mát 320x256 MWIR 24V DC để hình dung VOC 0

Cảm biến hình ảnh nhiệt được làm mát 320x256 MWIR 24V DC để hình dung VOC 1



Câu hỏi thường gặp



1. NETD là gì?

NETD đề cập đến "Chênh lệch nhiệt độ tương đương tiếng ồn".Nó là một thước đo cho mức độ tốt mà một máy dò hình ảnh nhiệt có thể phân biệt giữa những khác biệt rất nhỏ về bức xạ nhiệt trong hình ảnh.NETD thường được biểu thị bằng milli-Kelvin (mK).Thông thường con số NETD càng thấp thì chứng tỏ độ nhạy nhiệt càng cao.



2. SWaP3 là gì?

SWaP3 đề cập đến kích thước, trọng lượng, công suất, hiệu suất và giá cả.Nó chỉ ra xu hướng công nghệ của ngành công nghiệp hồng ngoại.



3. DRI là gì?

DRI thường đề cập đến khoảng cách phát hiện, nhận dạng và nhận dạng của hệ thống ảnh nhiệt.Đây là một thông số quan trọng để đánh giá hiệu suất của hệ thống hình ảnh nhiệt.



4. Làm thế nào để chọn đúng màu giả cho hình ảnh nhiệt?

- Màu trắng xám phù hợp hơn với mục tiêu có nhiệt độ chênh lệch nhỏ

- Màu đỏ và xanh dương phù hợp hơn với cảnh cần tìm ra điểm có vấn đề.

- Màu đỏ sắt là bảng màu tiêu chuẩn của ngành điện lực.

Lưu ý: bất kể bạn chọn bảng màu nào, nhiệt độ nhiệt sẽ không thay đổi chút nào.
