Cảm biến hình ảnh nhiệt làm mát 30μM MWIR 320x256 để phát hiện rò rỉ khí
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xHàm số | Phát hiện rò rỉ khí | Cryo Cooler | RS058 / RS058I / LS734 |
---|---|---|---|
Độ phân giải máy dò | 320x256 | Kích thước pixel | 30μm |
NETD | ≤15mK | Dải quang phổ | 3,2 ± 0,1 ~ 3,5 ± 0,1μm |
Điểm nổi bật | Cảm biến hình ảnh nhiệt làm mát 30uM,cảm biến hình ảnh nhiệt MWIR 320x256 |
Cảm biến hình ảnh nhiệt làm mát 320x256 30μM MWIR để hiển thị rò rỉ khí

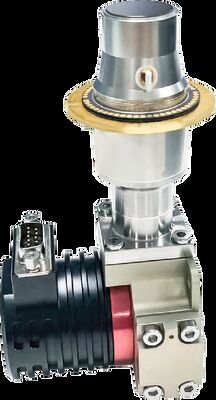

Máy dò hồng ngoại làm mát C330M-G được phát triển đặc biệt để phát hiện rò rỉ khí VOC với chức năng chuyển đổi bức xạ hồng ngoại của mục tiêu có bước sóng 3,2 ~ 3,5μm thành tín hiệu điện.Giao diện cơ học bên ngoài, giao diện quang học và giao diện điện tử thường được sử dụng và có thể mở rộng.C330M-G có thể được sử dụng rộng rãi trong giám sát môi trường khí quyển và phát hiện rò rỉ khí, xả thải ô nhiễm, phát hiện khí hóa học trong các nhà máy hóa dầu và nhà máy lọc dầu.
Hình ảnh khí quang học
• Phát hiện không tiếp xúc tầm xa
• Phát hiện rò rỉ khí hiệu quả cao, an toàn và phạm vi rộng
Độ nhạy cao
• Đầu dò hồng ngoại làm mát có độ nhạy cao, khá hiệu quả trong ứng dụng nồng độ khí thấp và lưu lượng khí chậm
• Phát hiện rò rỉ hiệu quả bao gồm Alkanes, Alkenes, Alcohols, Benzens, Ketones và các loại khí khác
Được thiết kế cho yêu cầu của người dùng
• Hỗ trợ cấp nguồn 12V đạt chứng nhận chống cháy nổ
• Nhiều loại máy làm mát lạnh có trọng lượng nhẹ, công suất thấp, tuổi thọ cao và độ tin cậy cao
• Dải quang phổ có thể tùy chỉnh: 3μm~5μm MWIR (dành cho nhiều loại phát hiện khí hơn: CO, CO2, v.v.)
Người mẫu | C330M-G | ||
Vật liệu nhạy cảm | HgCdTe/MCT | ||
Nghị quyết | 320×256 | ||
Kích thước điểm ảnh | 30μm | ||
Dải quang phổ | 3,2μm±0,1μm~3,5μm±0,1μm (Phạm vi tùy chỉnh: 3μm~5μm) | ||
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR;Chế độ cửa sổ;Chống nở hoa | ||
Dung lượng sạc | 36Me-/12Me- | ||
Dải động | ≥80dB | ||
Số đầu ra | 1 hoặc 4;Lên đến 6,6 MHz/mỗi đầu ra | ||
NETD điển hình | 10mK (F1.5) | ||
Tỷ lệ pixel hiệu dụng | ≥99,5% | ||
Phản ứng không đồng nhất | ≤8% | ||
máy làm lạnh | RS058 | RS058I | LS734 |
Loại máy làm mát | Máy làm mát Stirling quay tích hợp | Máy làm mát Stirling quay tích hợp | Máy làm mát Stirling quay tuyến tính |
Tiêu thụ điện năng ổn định | ≤7W | ≤7W | ≤10W |
tối đa.Sự tiêu thụ năng lượng | ≤15W | ≤15W | ≤45W |
Nguồn cấp | 24V một chiều | 12V một chiều | 24V một chiều |
Thời gian làm mát | ≤6 phút30 giây | ≤7 phút | ≤5 phút |
Kích thước (mm) | 142x58,5x71 | 142×58,5×71 | Máy nén Φ46×122 sương Φ40×114 |
Trọng lượng | ≤600g | ≤600g | ≤1,2kg |
Nhiệt độ làm việc | -45°C ~ +71°C |
Máy dò ảnh nhiệt MWIR làm mát bằng khí phát hiện rò rỉ khí C330M-G được sử dụng cho những khách hàng có khả năng phát triển mạnh mẽ.Bằng cách tích hợp cảm biến nhiệt được làm mát này, VOC vô hình (hợp chất hữu cơ dễ bay hơi) có thể được phát hiện và hiển thị trực quan để có thể tránh được thiệt hại thêm.Các loại khí này bao gồm như: Methane, Ethane, Propane, Butane, Pentane, Hexane, Heptane, Octane, Ethylene, Propylene, Isoprene, Methanol, Ethanol, Butanone, Benzene, Toluene, Xylene, Ethylbenzene, v.v.
1. Hình ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật thể có nhiệt độ cao hơn độ không tuyệt đối (- 273℃) đều có thể phát ra tia hồng ngoại.Bằng cách sử dụng máy dò camera hồng ngoại để đo chênh lệch nhiệt độ bức xạ hồng ngoại giữa chính mục tiêu và nền, bạn có thể thu được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.
2. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra đi vào phạm vi cảm biến của máy dò nhiệt, sau đó máy dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua quá trình khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại mà máy có thể quan sát được. mắt thường.
3. Ưu điểm của máy dò hồng ngoại được làm mát là gì?
Máy dò mặt phẳng tiêu hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát sương của máy dò (ddc).Nó có độ nhạy cao và có thể phân biệt chênh lệch nhiệt độ tinh tế hơn so với máy dò hồng ngoại không được làm lạnh.Nó có thể phát hiện, xác định và nhận dạng các vật thể ở phạm vi rất xa, cách xa hơn mười km.Cấu tạo của detector làm lạnh rất phức tạp dẫn đến giá thành tương đối cao so với detector không làm lạnh.
