Cảm biến máy ảnh nhiệt được làm mát bằng RoHS MWIR để hiển thị rò rỉ khí
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xHàm số | Phát hiện rò rỉ khí | Cryo Cooler | RS058 / RS058I / LS734 |
---|---|---|---|
Độ phân giải máy dò | 320x256 | Kích thước pixel | 30μm |
NETD | ≤15mK | Dải quang phổ | 3,2 ± 0,1 ~ 3,5 ± 0,1μm |
Điểm nổi bật | Cảm biến máy ảnh nhiệt làm mát MWIR,Cảm biến máy ảnh nhiệt RoHS,Hình ảnh hóa rò rỉ khí Cảm biến MWIR |

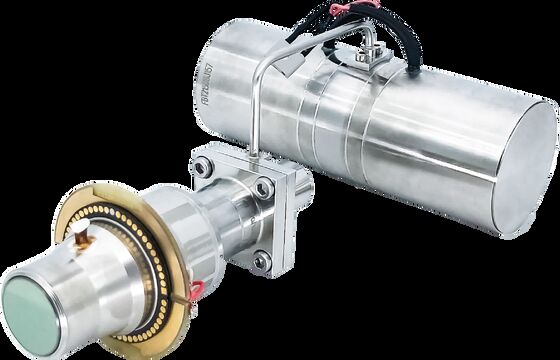

Máy ảnh chụp ảnh khí quang làm mát 320x256 / 30μm MWIR để hình ảnh rò rỉ khí
Đầu báo hồng ngoại làm mát C330M-G được phát triển đặc biệt để phát hiện rò rỉ khí VOCs với chức năng chuyển đổi bức xạ hồng ngoại của mục tiêu có bước sóng 3.2 ~ 3.5μm thành tín hiệu điện.Giao diện cơ học bên ngoài, giao diện quang học và giao diện điện tử được sử dụng phổ biến và có thể mở rộng.C330M-G có thể được sử dụng rộng rãi trong giám sát môi trường khí quyển và phát hiện rò rỉ khí, xả chất ô nhiễm, phát hiện khí hóa học trong các nhà máy hóa dầu và nhà máy lọc dầu.
Hình ảnh khí quang học
• Phát hiện không tiếp xúc tầm xa
• Phát hiện rò rỉ khí hiệu quả cao, an toàn và phạm vi rộng
Độ nhạy cao
• Đầu báo hồng ngoại làm mát có độ nhạy cao, khá hiệu quả trong ứng dụng của nồng độ khí thấp và dòng khí chậm
• Phát hiện rò rỉ hiệu quả bao gồm ankan, anken, rượu, benzen, xeton và các khí khác
Được thiết kế cho các yêu cầu của người dùng
• Hỗ trợ nguồn điện 12V chứng nhận chống cháy nổ
• Có nhiều bộ làm mát lạnh khác nhau cho trọng lượng nhẹ, công suất thấp, tuổi thọ cao và độ tin cậy cao
• Phạm vi quang phổ có thể tùy chỉnh: 3μm ~ 5μm MWIR (cho nhiều loại phát hiện khí hơn: CO, CO2, v.v.)
Người mẫu | C330M-G | ||
Vật liệu nhạy cảm | HgCdTe / MCT | ||
Nghị quyết | 320 × 256 | ||
Kích thước pixel | 30μm | ||
Dải quang phổ | 3,2μm ± 0,1μm ~ 3,5μm ± 0,1μm (Phạm vi có thể tùy chỉnh: 3μm ~ 5μm) | ||
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR;Chế độ cửa sổ;Chống nở | ||
Công suất sạc | 36Me- / 12Me- | ||
Dải động | ≥80dB | ||
Số lượng đầu ra | 1 hoặc 4;Lên đến 6,6MHz / mỗi đầu ra | ||
NETD điển hình | 10mK (F1.5) | ||
Tỷ lệ pixel hiệu quả | ≥99,5% | ||
Phản hồi không đồng nhất | ≤8% | ||
Cryocooler | RS058 | RS058I | LS734 |
Loại máy làm mát | Máy làm mát Stirling quay tích hợp | Máy làm mát Stirling quay tích hợp | Máy làm mát Stirling quay tuyến tính |
Tiêu thụ điện năng ổn định | ≤7W | ≤7W | ≤10W |
Tối đaSự tiêu thụ năng lượng | ≤15W | ≤15W | ≤45W |
Nguồn cấp | 24V DC | 12V DC | 24V DC |
Thời gian làm mát | ≤6 phút 30 giây | ≤7 phút | ≤5 phút |
Kích thước (mm) | 142x58,5x71 | 142 × 58,5 × 71 | Máy nén Φ46 × 122 Dewar Φ40 × 114 |
Trọng lượng | ≤600g | ≤600g | ≤1,2kg |
Nhiệt độ làm việc | -45 ° C ~ + 71 ° C |
Máy dò ảnh nhiệt MWIR làm mát phát hiện rò rỉ khí C330M-G được sử dụng cho những khách hàng có khả năng phát triển mạnh mẽ.Bằng cách tích hợp cảm biến nhiệt được làm mát này, các VOC (hợp chất hữu cơ dễ bay hơi) vô hình có thể được phát hiện và hiển thị để có thể tránh được những hư hỏng khác.Các loại khí này bao gồm: Methane, Ethane, Propane, Butane, Pentane, Hexane, Heptane, Octane, Ethylene, Propylene, Isoprene, Methanol, Ethanol, Butanone, Benzen, Toluene, Xylene, Ethylbenzene v.v.
1. hình ảnh nhiệt hồng ngoại là gì?
Ảnh nhiệt hồng ngoại là một phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng, nhằm tạo hình ảnh của chúng hoặc lấy thông tin nhiệt độ của đối tượng, ngay cả trong môi trường có tầm nhìn thấp.
2.Hình ảnh nhiệt hồng ngoại hoạt động như thế nào?
Hệ thống ảnh nhiệt hồng ngoại là một công nghệ hồng ngoại phát hiện và nhận dạng thụ động không tiếp xúc.Nó tập trung bức xạ hồng ngoại của cảnh vào máy dò hồng ngoại mảng mặt phẳng tiêu điểm thông qua hệ thống quang học hồng ngoại có thể đi qua bức xạ hồng ngoại.Đầu báo nhiệt chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể quan sát được bằng mắt thường.
