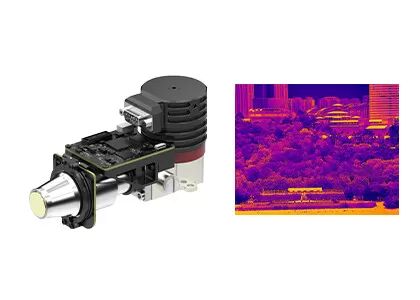

Mô-đun nhiệt MWIR làm mát 15µm kích thước pixel, độ phân giải 640x512 với bộ lắp ráp bộ làm mát Dewar tích hợp

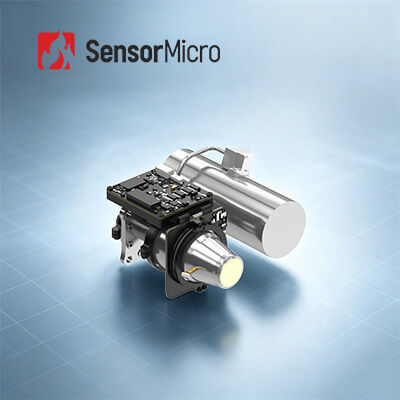

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Thermal Module with Integrated Dewar Cooler Assembly
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS G615ME
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 / 15μm Tốc độ khung hình 1 ~ 100Hz, có thể điều chỉnh
NETD 16mK(F2); 18mK(F4) Dải quang phổ 3,7 ~ 4,8μm
Kích cỡ 110×105×60mm Cân nặng 590g
Làm nổi bật

640x512 MWIR Cooled Thermal Module

,

MCT MWIR Cooled Thermal Module

,

Mô-đun máy ảnh MWIR 15um
Để lại lời nhắn
Mô tả sản phẩm
15μm 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly (Mô-đun nhiệt được làm mát bởi MCT MWIR với bộ tích hợp bộ làm mát Dewar)
Tổng quan sản phẩm

Mô-đun AD làm mát EYAS G615ME bao gồm một máy dò hồng ngoại MWIR làm mát 640x512/15μm tích hợp với một bảng AD (analog-to-digital).Mô-đun chuyển đổi tín hiệu đầu ra tương tự từ các máy dò được làm mát thành các luồng video kỹ thuật số trong khi cung cấp năng lượng điều khiển cần thiết và các tín hiệu thời gian điều khiển.

Được cung cấp bởi một bộ làm mát lạnh Stirling tuyến tính hiệu suất cao, mô-đun hoạt động lâu hơn và ổn định hơn, cho phép khách hàng OEM đánh giá và xác nhận nhanh chóng các máy dò hồng ngoại,hợp lý hóa việc tích hợp hệ thống và tăng tốc các đường ống phát triển.

Các đặc điểm chính
  • Chuyển đổi từ analog sang kỹ thuật số, phát triển nhanh chóng- Dựa trên các máy dò hồng ngoại làm mát 640 × 512 MWIR với mạch AD tích hợp để chuyển đổi từ analog sang kỹ thuật số; thiết kế tích hợp nhỏ gọn với kích thước phù hợp với máy dò;giải pháp phổ biến để áp dụng rộng hơn
  • Máy làm mát lạnh tuyến tính cho tuổi thọ dài hơn- Được trang bị LS723 hiệu suất cao dây Stirling cryocooler cho tuổi thọ hoạt động kéo dài; hỗ trợ hoạt động liên tục 24/7
  • Hiệu suất tuyệt vời, dễ dàng tích hợp- Tỷ lệ khung hình điều chỉnh từ 1 đến 100 Hz để chụp các mục tiêu di chuyển nhanh; Camera Link giao diện đầu ra dữ liệu thô 16-bit với điều khiển cổng hàng loạt
Thông số kỹ thuật sản phẩm
Mô hình EYAS G615ME
Các chỉ số Độ phân giải: 640×512
Kích thước pixel: 15μm
Phản ứng quang phổ: 3,7μm±0,2μm 4,8μm±0,2μm
Máy phát hiện tia IR NETD ((23°C): 16mK ((F2), 18mK ((F4)
Chế độ làm việc Tỷ lệ khung hình: 1 ~ 100Hz, điều chỉnh
Chế độ làm việc: Snapshot
Các chế độ tích hợp ITR/IWR
Chống nở hoa
Chế độ Windows
Máy điện Giao diện bên ngoài tiêu chuẩn: 60pin: 37201-SM060-032W1R01, 5pin: A1257WR-S-5P-LCP
Video kỹ thuật số: CameraLink 16 bit (Chế độ cơ sở CameraLink)
Sync bên ngoài: CC1:
Truyền thông: CameraLink UART (bên mặc định) /RS232 (bên mặc định)
Nguồn điện: AD Board: 5V, Cryocooler: 24V
Năng lượng ổn định (23°C): ≤14W
Thời gian làm mát ((23°C): ≤6min30s
Kích thước ((mm) 110×105×60
Trọng lượng ((g) ≤590
Nhiệt độ hoạt động -40°C~+71°C
Ứng dụng công nghiệp
  • NDT (kiểm tra không phá hủy)
  • Giám sát môi trường
  • Việc giám sát từ xa
  • Nghiên cứu khoa học
Dịch vụ tiêu chuẩn
  • Tài liệu đầy đủ:Sổ tay sản phẩm, hướng dẫn cài đặt và tài liệu tham khảo lựa chọn để thực hiện ngay lập tức
  • Hỗ trợ phát triển và thử nghiệm:Dịch vụ thử nghiệm tích hợp mẫu, đánh giá hiệu suất và xác minh tham số
  • Bộ công cụ phát triển nâng cao:SDK, API, thuật toán và công cụ gỡ lỗi cho tích hợp sâu
  • Hỗ trợ kỹ thuật từ xa:Hỗ trợ 24/7 với phản ứng nhanh chóng và giải quyết kịp thời cho các vấn đề quan trọng
  • Bảo hành:Các bộ phận gốc và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu
Câu hỏi thường gặp
Máy làm lạnh lạnh được sử dụng để làm gì?

Các máy làm lạnh lạnh là những máy giữ cho các cảm biến cực kỳ lạnh để hình ảnh nhiệt có thể được chụp trong các nhiệm vụ dài hạn.các cảm biến chụp hình ảnh đòi hỏi nhiệt độ cực kỳ thấp.

Những yếu tố chính để đo lường chất lượng của Cryocooler là gì?

Thời lượng pin dài và hoạt động đáng tin cậy là những yếu tố chính để đo lường chất lượng của máy làm mát lạnh SensorMicro có phạm vi nhiệt độ hoạt động rộng và độ tin cậy tuyệt vời.MTTF của nó (Mean Time to Failures) đã đạt đến 10,000 giờ, đáp ứng các yêu cầu hoạt động khởi động 24 * 7.

MTTF là gì?

MTTF (Mean Time to Failure) đo độ tin cậy của một bộ phận. nó cho bạn biết trung bình một bộ phận tồn tại bao lâu trước khi nó bị hỏng và bạn phải thay thế nó.nó cho bạn biết về chất lượng của các bộ phận bạn đang muaChúng kéo dài càng lâu, bạn càng có nhiều giá trị hơn.
