640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload

  • 640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình GAVIN615B
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán negotiable
Điều khoản thanh toán L/C,T/T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Kích cỡ 125x92x67mm Cân nặng ≤650g
Nghị quyết 640x512/15μm NETD ≤20mk
Dải quang phổ 3,7~4,8μm MW Tốc độ khung hình 50Hz/100Hz
Làm nổi bật

640x512 Mô-đun nhiệt làm mát

,

Mô-đun nhiệt làm mát 15μm
Để lại lời nhắn
Mô tả sản phẩm

640x512 / 15μm MCT MWIR Cooled Thermal Module cho Trọng lượng đa cảm biến

Mô tả sản phẩm

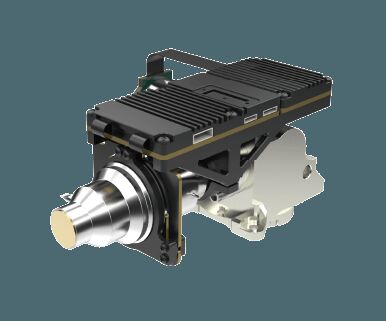

GAVIN615B là một mô-đun hình ảnh nhiệt sóng giữa được làm mát do SensorMicro phát triển. Nó bao gồm một máy dò IR MWIR 640x512 / 15μm HgCdTe với RS046 cryocooler,Điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng được nhúng để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.


Được cấu hình với RS046 cryocooler, GAVIN615B có kích thước rất nhỏ gọn, kích thước 125x92x67mm và trọng lượng dưới 650g.Với giao diện cameralink tiêu chuẩn công nghiệp, máy ảnh hồng ngoại hoặc tích hợp hệ thống có thể thiết kế hoặc tích hợp máy ảnh hoàn chỉnh của riêng họ dễ dàng dựa trên mô-đun hình ảnh nhiệt GAVIN615B.


Các đặc điểm chính


- Độ nhạy cao, NETD≤20mK

- Khám phá tầm xa

- Tỷ lệ khung hình điều chỉnh

- Thêm vào hệ thống dễ dàng


Thông số kỹ thuật sản phẩm


Mô hình GAVIN615B
Hiệu suất của máy dò IR
Nghị quyết 640x512
Pixel Pitch 15μm
Máy làm mát lạnh RS046
Phạm vi quang phổ 3.7μm ∙4.8μm MW
Thời gian làm mát (20°C) ≤7 phút
NETD (20°C) ≤ 20mK
Xử lý hình ảnh
Tỷ lệ khung hình 50Hz/100Hz
Chế độ làm mờ Đường thẳng/Histogram/Sự trộn
Zoom số ×1/×2/×4
Hướng ảnh Lật ngang / thẳng đứng / chéo
Thuật toán hình ảnh NUC/AGC/IDE
Thông số kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn J30JZ 25pin
Video tương tự PAL
Video số 16bit RAW/YUV: 16bit DVP/Cameralink Output
Sync bên ngoài Frame External Sync: RS422 Level
Truyền thông RS422, 115200bps
Cung cấp điện 20~28VDC
Tiêu thụ điện ổn định 12W
Kích thước (mm) 125×92×67
Trọng lượng ≤ 650g
Nhiệt độ hoạt động -40°C ~ +60°C
Trọng lượng rung động Động lực: GJB Vận tải tốc độ cao gắn trên xe
Sốc: Half-sinus Wave, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi
Kính quang học
Ống kính tùy chọn Tích rộng liên tục
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4


Ứng dụng công nghiệp


Mô-đun máy ảnh hồng ngoại nhiệt GAVIN615B được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống tăng cường tầm nhìn bay, Trọng lượng đa cảm biến v.v.


640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload 0


Dịch vụ tiêu chuẩn


Tài liệu đầy đủ: Hướng dẫn sản phẩm, hướng dẫn cài đặt và tham khảo lựa chọn.

Trợ giúp phát triển và thử nghiệm: Kiểm tra tích hợp mẫu, đánh giá hiệu suất và xác minh tham số được dễ dàng.

Advanced Developer Toolkit: SDK, API, thuật toán và công cụ gỡ lỗi để tích hợp sâu.

Hỗ trợ kỹ thuật từ xa: Hỗ trợ 24/7 đáp ứng nhanh chóng và giải quyết kịp thời các vấn đề quan trọng.

Bảo hành: Các bộ phận gốc và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu.


FAQ


1Những lợi thế của các máy dò hồng ngoại làm mát là gì?

Máy phát hiện phẳng tiêu cự hồng ngoại làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi máy phát hiện dewar cooler (ddc).Nó có độ nhạy cao và có thể phân biệt sự khác biệt nhiệt độ tinh tế hơn so với máy dò hồng ngoại không làm mátNó có thể phát hiện, xác định và nhận ra các vật thể ở một khoảng cách rất xa, hơn 10 km.Cấu trúc của máy dò làm mát là rất phức tạp, dẫn đến một chi phí tương đối cao so với máy dò không làm mát.


2Hình ảnh nhiệt hồng ngoại hoạt động như thế nào?
Hệ thống hình ảnh nhiệt hồng ngoại là một công nghệ phát hiện và xác định không tiếp xúc của hồng ngoại.Nó tập trung bức xạ hồng ngoại của cảnh trên phẳng tiêu điểm mảng phát hiện hồng ngoại thông qua hệ thống quang hồng ngoại có thể đi qua bức xạ hồng ngoạiMáy phát hiện nhiệt chuyển đổi tín hiệu bức xạ cường độ khác nhau thành tín hiệu điện tương ứng và sau đó thông qua khuếch đại và xử lý video,hình thành hình ảnh hồng ngoại có thể quan sát được bằng mắt thường.


3. Máy làm mát lạnh được sử dụng cho gì?

Cryocoolers là những máy giữ cho cảm biến cực kỳ lạnh để hình ảnh nhiệt có thể được thực hiện trong các nhiệm vụ dài hạn.các cảm biến chụp hình ảnh đòi hỏi nhiệt độ cực kỳ thấp.


4Những yếu tố chính để đo lường chất lượng của Cryocooler là gì?

Thời lượng pin dài và hoạt động đáng tin cậy là các yếu tố chính để đo lường chất lượng của máy làm mát lạnh SensorMicro có phạm vi nhiệt độ hoạt động rộng và độ tin cậy tuyệt vời.MTTF của nó (Mean Time to Failures) đã đạt đến 10,000 giờ, đáp ứng các yêu cầu hoạt động khởi động 24 * 7.


5MTTF là gì?

MTTF (Mean Time to Failure) đo độ tin cậy của một bộ phận. Nó cho bạn biết trung bình một bộ phận tồn tại bao lâu trước khi nó bị hỏng và bạn phải thay thế nó.Nó cho bạn biết về chất lượng của các bộ phận bạn đang muaChúng kéo dài càng lâu, bạn càng nhận được giá trị từ chúng.
