Máy ảnh nhiệt LWIR Drone không được làm mát 640x512 12μM để chữa cháy và cứu hộ
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,7W |
---|---|---|---|
Dải quang phổ | 8 ~ 14μm | Pixel Pitch | 12μm |
NETD điển hình | ≤40mK | Tỷ lệ khung hình | 30Hz |
Điểm nổi bật | Máy ảnh nhiệt Drone 12uM,Máy ảnh nhiệt Drone LWIR không được làm mát,Máy dò hồng ngoại không được làm mát 640x512 |

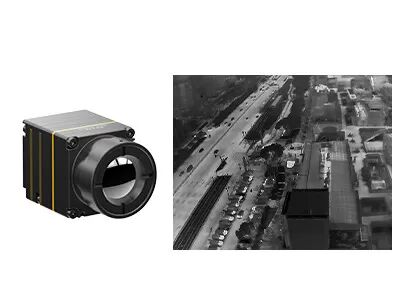

Máy ảnh nhiệt Drone LWIR 640x512 12μM không được làm mát để chữa cháy và cứu hộ
Lõi camera hồng ngoại iTL612R tích hợp đầu dò nhiệt hồng ngoại 640x512 / 12μm gói mức wafer (WLP).Nó là một mô-đun hình ảnh nhiệt bức xạ LWIR không được làm mát dành cho máy bay không người lái có dải quang phổ từ 8 đến 14μm.
Mô-đun camera nhiệt iTL612 có tính năng trình chiếu hình ảnh sắc nét và rõ ràng, kích thước nhỏ gọn và chi phí thấp.Được định hướng cho SWaP được tối ưu hóa hoàn toàn, mô-đun nhiệt không được làm mát iTL612R cung cấp giải pháp đáng tin cậy để tích hợp hệ thống hồng ngoại với không gian hạn chế.Cấu trúc nhỏ gọn của nó đã đạt đến cấp độ cao nhất của cùng một mô-đun thông số kỹ thuật.Nó cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20 ℃ ~ 550 ℃ để đo nhiệt độ công nghiệp.
Mô-đun nhiệt iTL612 được phát triển đặc biệt cho lĩnh vực Bảo trì dự báo, Kiểm tra quang điện, Bảo vệ môi trường, Nghiên cứu khoa học, Chụp ảnh từ trên không, Cảnh sát điều tra, Cứu trợ & Cứu hộ, Phòng chống cháy rừng, An toàn đô thị, v.v.
Thiết kế nhỏ gọn và nhẹ
• Kích thước: 21mm × 22,3mm × 27,3mm (với ống kính 9,1mm)
• Trọng lượng: 20,8g ± 1,5g (với ống kính 9,1mm)
• Tiêu thụ điện năng thấp, chỉ 0,7W
Hình ảnh rõ ràng & Đo bức xạ chính xác
• Thuật toán xử lý hình ảnh hoàn toàn mới: NUC / 3DNR / DNS / DRC / EE
• Hỗ trợ Windows / Linux / ARM SDK
• Hỗ trợ đo nhiệt độ khu vực, điểm và đẳng nhiệt
Nhiều giao diện khác nhau để tích hợp dễ dàng
• Giao diện DVP / LVDS / USB2.0, đầu ra dữ liệu hình ảnh RAW / YUV, điều khiển cổng nối tiếp
Người mẫu | iTL612 / R |
Hiệu suất máy dò hồng ngoại | |
Vật liệu nhạy cảm | Vanadi oxit |
Nghị quyết | 640 × 512 |
Kích thước pixel | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD điển hình | ≤40mk |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 30Hz |
Thời gian khởi động | 5 giây |
Video kĩ thuật số | RAW / YUV / BT656 |
Thuật toán hình ảnh | Hiệu chỉnh không đồng nhất (NUC) Giảm nhiễu 3D (3DNR) Khử nhiễu (DNS) Nén dải động (DRC) Tăng cường cạnh (EE) |
Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
Phần mềm PC | |
Phần mềm ICC | Điều khiển mô-đun & hiển thị video |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 30Pin_HRS: DF40C-30DP-0,4V (51), (HRS, Nam) |
Bảng mở rộng USB | Loại-C |
Phương thức giao tiếp | RS232-TTL / USB2.0 |
Giao diện video kỹ thuật số | CMOS8 / USB2.0 |
Cung cấp hiệu điện thế | 3,3V ± 0,1V VDC |
Mức tiêu thụ điện năng điển hình | 0,7W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10 ° C ~ + 50 ° C |
Phạm vi đo nhiệt độ | -20 ° C ~ + 150 ° C, 0 ° C ~ 550 ° C;Hỗ trợ tùy chỉnh và mở rộng |
Độ chính xác của phép đo nhiệt độ | Lớn hơn ± 3 ° C hoặc ± 3% (@ 23 ℃ ± 3 ℃) |
Đo nhiệt độ khu vực | Hỗ trợ giá trị tối đa, tối thiểu và trung bình của nhiệt độ khu vực đầu ra |
SDK | Hỗ trợ Windows / Linux / ARM;Đạt được phân tích và chuyển đổi luồng video từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 21 × 22,3 × 27,3 (Với ống kính 9.1mm) |
Trọng lượng | 20,8g ± 1,5g (Với ống kính 9,1mm) |
Khả năng thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ° C ~ + 70 ° C |
Nhiệt độ bảo quản | -45 ° C ~ + 85 ° C |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng |
Chứng chỉ | ROHS2.0 / ĐẠT |
Quang học | |
Ống kính tùy chọn | Tiêu cự cố định Athermal: 9.1mm |
Mô-đun ảnh nhiệt iTL612 / R có thể được tích hợp vào tải trọng UAV và thiết bị đeo được để được sử dụng rộng rãi trong các lĩnh vựcBảo trì dự báo, Kiểm tra quang điện, Bảo vệ môi trường, Nghiên cứu khoa học, Chụp ảnh từ trên không, Cảnh sát điều tra, Cứu trợ & Cứu hộ, Phòng chống cháy rừng, An toàn đô thị, v.v..
1. Giới thiệu về máy dò hồng ngoại bao bì kim loại
Bao bì kim loại sử dụng vỏ ống kim loại, bộ làm mát nhiệt điện (TEC) và bộ nhận dạng cột.TEC đóng một vai trò quan trọng trong việc ổn định nhiệt độ làm việc để đầu báo hồng ngoại hoạt động ở nhiệt độ phòng, do đó cải thiện khả năng của cảm biến ảnh nhiệt để thích ứng với môi trường khắc nghiệt, chẳng hạn như sương mù dày đặc, mưa và tuyết, v.v.
Nhưng nhược điểm là giá thành quá cao, chiếm hơn 60% tổng chi phí sản xuất toàn bộ sản phẩm chưa qua xử lý, và làm cho chu kỳ sản xuất kéo dài.Phương pháp đóng gói như vậy là dành cho các ứng dụng cao cấp.
2. Các ứng dụng của ảnh nhiệt là gì?
Đo nhiệt độ và chụp ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ ảnh nhiệt hồng ngoại.Các sản phẩm được phát triển dựa trên hai công nghệ này được sử dụng rộng rãi trong an ninh và giám sát, tải trọng UAV, kiểm tra công nghiệp, chữa cháy, bảo trì dự báo, ADAS, phòng chống dịch bệnh, AIoT, v.v.
3. Màu trắng nóng của tia hồng ngoại có thể sử dụng trong những trường nào?
Màu trắng nóng là màu giả được sử dụng phổ biến nhất.Màu trắng biểu thị nhiệt độ cao và màu đen biểu thị nhiệt độ thấp.Nó có tính ứng dụng cao và phù hợp với thói quen quan sát của mắt người, chủ yếu dùng để quan sát.
