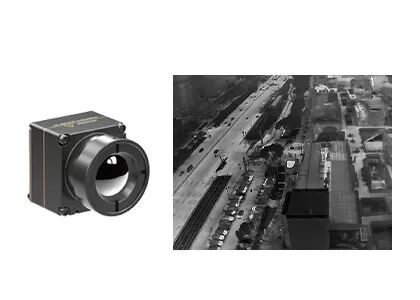

Máy ảnh nhiệt LWIR Drone không được làm mát RoHS 640x512 để chữa cháy

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL612 / R
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Sự tiêu thụ năng lượng 0,7w
Dải quang phổ 8~14μm Cao độ điểm ảnh 12μm
NETD điển hình ≤40mK Tỷ lệ khung hình 30Hz
Điểm nổi bật

Máy ảnh nhiệt LWIR Drone 640x512

,

Máy ảnh nhiệt LWIR Drone chữa cháy

,

Mô-đun máy ảnh Lwir không được làm mát RoHS

Để lại lời nhắn
Mô tả sản phẩm
Mô-đun hình ảnh nhiệt iTL612/R



Camera nhiệt Drone tích hợp nhanh với đầu dò nhiệt hồng ngoại không được làm lạnh 640x512 12μm



mô tả sản phẩmxé toạc


Lõi camera hồng ngoại iTL612R tích hợp đầu dò nhiệt hồng ngoại gói mức wafer (WLP) 640x512/12μm.Đây là mô-đun hình ảnh nhiệt đo phóng xạ LWIR không được làm lạnh dành cho máy bay không người lái có dải quang phổ từ 8 đến 14μm.

Mô-đun máy ảnh nhiệt iTL612 có tính năng hiển thị hình ảnh rõ nét và sắc nét, kích thước nhỏ gọn và chi phí thấp.Được định hướng cho SWaP được tối ưu hóa hoàn toàn, mô-đun nhiệt không làm mát iTL612R cung cấp giải pháp đáng tin cậy để tích hợp hệ thống hồng ngoại với không gian hạn chế.Cấu trúc nhỏ gọn của nó đã đạt đến mức cao nhất của cùng một mô-đun thông số kỹ thuật.Nó cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20℃~550℃ để đo nhiệt độ công nghiệp.

Mô-đun nhiệt iTL612 được phát triển đặc biệt cho lĩnh vực Bảo trì dự đoán, Kiểm tra quang điện, Bảo vệ môi trường, Nghiên cứu khoa học, Chụp ảnh trên không, Cảnh sát điều tra, Cứu trợ & Cứu nạn, Phòng chống cháy rừng, An toàn đô thị, v.v.


Những đặc điểm chính


Thiết Kế Nhỏ Gọn & Nhẹ
• Kích thước: 21mm×22.3mm×27.3mm (với ống kính 9.1mm)
• Trọng lượng: 20,8g±1,5g (với ống kính 9,1mm)
• Tiêu thụ điện năng thấp chỉ 0,7W

Hình ảnh rõ ràng & phép đo phóng xạ chính xác
• Thuật toán xử lý hình ảnh hoàn toàn mới: NUC/3DNR/DNS/DRC/EE
• Hỗ trợ Windows/Linux/ARM SDK
• Hỗ trợ đo nhiệt độ khu vực, điểm & đẳng nhiệt

Các giao diện khác nhau để tích hợp dễ dàng
• Giao diện DVP/LVDS/USB2.0, đầu ra dữ liệu hình ảnh RAW/YUV, điều khiển cổng nối tiếp


Thông số kỹ thuật sản phẩm



Kiểu mẫu iTL612/R
Hiệu suất máy dò hồng ngoại
Vật liệu nhạy cảm Vanadi Oxit
Nghị quyết 640×512
Kích thước điểm ảnh 12μm
Dải quang phổ 8~14μm
NETD điển hình ≤40 triệu
Đang xử lý hình ảnh
Tỷ lệ khung hình 30Hz
Thời gian khởi động 5s
Video kĩ thuật số NGUYÊN/YUV/BT656
Thuật toán hình ảnh Hiệu chỉnh không đồng nhất (NUC)
Giảm nhiễu 3D (3DNR)
Khử nhiễu (DNS)
Nén phạm vi động (DRC)
Tăng cường cạnh (EE)
Hiển thị hình ảnh Đen nóng/Trắng nóng/Màu giả
Phần mềm PC
Phần mềm ICC Điều khiển mô-đun & Hiển thị video
Thông số kỹ thuật Điện
Giao diện bên ngoài tiêu chuẩn 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Đực)
Bảng mở rộng USB Loại-C
Phương thức giao tiếp RS232-TTL/USB2.0
Giao diện video kỹ thuật số CMOS8/USB2.0
Cung cấp hiệu điện thế 3,3V ± 0,1V VDC
Tiêu thụ điện năng điển hình 0,7W
Đo nhiệt độ
Nhiệt độ hoạt động -10°C~+50°C
Phạm vi đo nhiệt độ -20°C~+150°C, 0°C~550°C;Hỗ trợ tùy chỉnh và mở rộng
Độ chính xác đo nhiệt độ Lớn hơn ±3°C hoặc ±3% (@23℃±3℃)
Đo nhiệt độ khu vực Hỗ trợ giá trị tối đa, tối thiểu và trung bình của nhiệt độ khu vực đầu ra
SDK Hỗ trợ Windows/Linux/ARM;Đạt được phân tích luồng video và chuyển đổi từ màu xám sang nhiệt độ
Tính chất vật lý
Kích thước (mm) 21×22.3×27.3 (Với ống kính 9.1mm)
Cân nặng 20,8g±1,5g (Với ống kính 9,1mm)
Khả năng thích ứng môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ bảo quản -45°C~+85°C
độ ẩm 5%~95%, Không ngưng tụ
Rung động 5,35gr, 3 trục
Sốc Sóng nửa sin, 40g/11ms, 3 trục 6 hướng
giấy chứng nhận ROHS2.0/REACH
quang học
Ống kính tùy chọn Lấy nét cố định Athermal: 9.1mm



Ứng dụng công nghiệp


Mô-đun hình ảnh nhiệt iTL612/R có thể được tích hợp vào tải trọng UAV và thiết bị đeo được để được sử dụng rộng rãi trong các lĩnh vựcBảo trì dự đoán, Kiểm tra quang điện, Bảo vệ môi trường, Nghiên cứu khoa học, Chụp ảnh trên không, Cảnh sát điều tra, Cứu trợ & Cứu nạn, Phòng chống cháy rừng, An toàn đô thị, v.v..
Máy ảnh nhiệt LWIR Drone không được làm mát RoHS 640x512 để chữa cháy 0


Công nghệ cảm biến toàn cầu


Máy ảnh nhiệt LWIR Drone không được làm mát RoHS 640x512 để chữa cháy 1

Máy ảnh nhiệt LWIR Drone không được làm mát RoHS 640x512 để chữa cháy 2


câu hỏi thường gặp



1. Giới thiệu về máy dò hồng ngoại bao bì kim loại



Bao bì kim loại sử dụng vỏ ống kim loại, bộ làm mát nhiệt điện (TEC) và bộ thu cột.TEC đóng vai trò quan trọng là ổn định nhiệt độ làm việc để đầu dò hồng ngoại hoạt động ở nhiệt độ phòng, từ đó cải thiện khả năng thích ứng với các môi trường khắc nghiệt của cảm biến ảnh nhiệt như sương mù dày đặc, mưa và tuyết, v.v.



Nhưng nhược điểm là chi phí quá cao, chiếm hơn 60% tổng chi phí sản xuất toàn bộ sản phẩm không được làm mát và gây ra chu kỳ sản xuất dài.Phương pháp đóng gói như vậy là dành cho các ứng dụng cao cấp.
