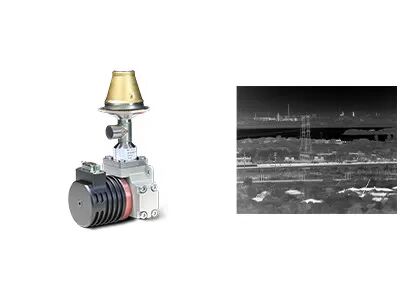

Đầu dò hồng ngoại làm mát 1280x1024 12μm với cụm làm mát Dewar tích hợp

  • 1280x1024 12μm Cooled Infrared Detector with Integrated Dewar Cooler Assembly
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình C1212M MWIR
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 / 12μm NETD ≤20mK (F2 / F4)
Dải quang phổ 3,7 ~ 4,8μm MW Kích thước 149x58,5x71mm
Điểm nổi bật

Máy dò hồng ngoại làm mát lắp ráp Dewar

,

Máy dò hồng ngoại làm mát tích hợp

,

Máy dò Ir được làm mát 1280x1024
Để lại lời nhắn
Mô tả sản phẩm

Đầu dò hồng ngoại 1280x1024 12μm được làm mát với cụm làm mát Dewar tích hợp

C1212M MWIR bằng hồng ngoại GST



Dải hồng ngoại làm mát MCT 1280x1024 / 12μm MCT độ nét cao cho hình ảnh nhiệt rõ nét



Mô tả Sản phẩm



C1212M MWIR là một trong những đầu dò hồng ngoại bước sóng trung làm mát HgCdTe / MCT được phát triển bởi Global Sensor Technology (GST).



Đầu báo hồng ngoại làm mát C1212M có độ phân giải cao, hiệu suất cao và độ tin cậy cao.Nó cung cấp số lượng pixel nhiều gấp bốn lần trong cùng một vùng hình ảnh hoạt động như các sản phẩm 640x512 thông thường.Kích thước pixel giảm 12µm của nó mang lại độ phân giải không gian tốt hơn và phù hợp với tiêu điểm thấu kính quang học ngắn hơn để đạt được cùng một phạm vi nhiệm vụ.C1212M là một lựa chọn lý tưởng cho các ứng dụng yêu cầu hiệu suất tầm xa vượt trội và nhận dạng chi tiết hình ảnh.



 Những đặc điểm chính



Màn diễn xuất quá xuất sắc
• Độ phân giải 1280 × 1024 cho FOV rộng hơn và khoảng cách xa hơn
• Kích thước pixel 12μm để có độ phân giải không gian tốt hơn



Hình ảnh sắc nét và rõ ràng
• Độ nhạy nhiệt cao
• Tính đồng nhất tốt, tỷ lệ điểm ảnh hiệu quả ＞ 99,5%



Được thiết kế cho các ứng dụng cụ thể
• Số F có thể được tùy chỉnh
• Đảm bảo cung cấp liên tục



Thông số sản phẩm



Người mẫu C1212M MW
Vật chất MCT
Nghị quyết 1280x1024
Pixel Pitch 12μm
Dải quang phổ 3,7μm ～ 4,8μm MW
Chế độ làm việc Ảnh chụp nhanh, Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Công suất sạc 6,75Me- / 4,8Me- (ITR)
5,25Me- / 3,3Me- (IWR)
Dải động Chế độ ITR≥80dB
IWR Mode≥76dB
Số lượng đầu ra 4 hoặc 8;Lên đến 20Mpixel / s mỗi đầu ra
NETD ≤20mK (F2 / F4)
Tỷ lệ pixel hiệu quả ≥99,5%
Phản hồi không đồng nhất ≤8%
Loại tủ lạnh RS058F
Mức tiêu thụ điện năng ổn định ≤7W
Tiêu thụ điện tối đa ≤17W
Nguồn cấp 24V DC
Thời gian làm mát ≤6 phút
Trọng lượng ≤600g
Kích thước (mm) 149x58,5x71
Nhiệt độ làm việc -45 ° C ~ + 71 ° C



Ứng dụng công nghiệp


Đầu báo hồng ngoại làm mát bằng đông lạnh C1212M MWIR được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.

Đầu dò hồng ngoại làm mát 1280x1024 12μm với cụm làm mát Dewar tích hợp 0



Hồ sơ công ty


Đầu dò hồng ngoại làm mát 1280x1024 12μm với cụm làm mát Dewar tích hợp 1


Câu hỏi thường gặp



1. Độ nhạy nhiệt là gì?

Độ nhạy nhiệt, còn có tên là NETD (Độ chênh lệch nhiệt độ tương đương tiếng ồn), là một thông số chính để đánh giá camera ảnh nhiệt sóng trung (MWIR) và sóng dài (LWIR).Nó liên quan trực tiếp đến độ rõ được đo bằng máy ảnh nhiệt.Nó là một giá trị số đại diện cho tỷ lệ tín hiệu trên nhiễu của chênh lệch nhiệt độ và được đo bằng miliKelvins (mK).Giá trị độ nhạy nhiệt càng nhỏ thì độ nhạy càng cao và hình ảnh càng rõ nét.



2. Máy dò MCT / HgCdTe là gì?

MCT, còn được gọi là HgCdTe, đề cập đến Thủy ngân-Cadmium-Tellurid, là một hợp chất hóa học của cadmium telluride (CdTe) và thủy ngân Telluride (HgTe) và là một vật liệu phổ biến trong bộ tách sóng quang.Máy dò MCT / HgCdTe là máy dò quang dẫn hoạt động ở môi trường đông lạnh và có thể phát hiện bức xạ hồng ngoại.Nó nhạy hơn các cảm biến nhiệt.



3. Máy dò T2SL là gì?

T2SL đề cập đến Siêu mạng loại-II, là vật liệu nhân tạo có dị liên kết tuần hoàn tăng trưởng xen kẽ ở kích thước nanomet.Nó có tính đồng nhất cao và đặc tính quang học ưu việt, chẳng hạn như khối lượng hiệu dụng điện tử lớn, hệ số hấp thụ lớn và hiệu suất lượng tử cao.So với đầu báo hồng ngoại MCT, đầu báo hồng ngoại T2SL có độ đồng đều vật liệu tốt, giá thành rẻ, hiệu suất tương tự đầu báo hồng ngoại MCT ở dải sóng trung và dài, nhưng có ưu điểm lớn ở dải sóng rất dài.
