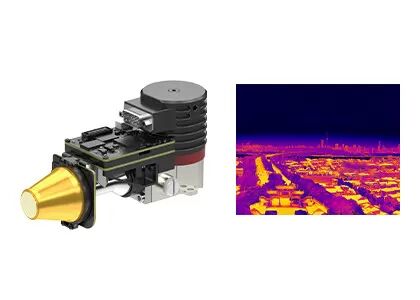

Mô-đun máy ảnh làm mát OEM với đầu dò hồng ngoại MWIR MCT 1280x1024 12um

  • OEM Cooled Camera Module With MWIR MCT 1280x1024 12um Infrared Detector
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS1212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 Pixel Pitch 12μm
NETD ≤20mK Dải quang phổ 3,7 ~ 4,8μm MW
Kích thước 149x58,5x71mm Tỷ lệ khung hình 1 ~ 100Hz có thể điều chỉnh
Điểm nổi bật

Mô-đun máy ảnh làm mát OEM

,

Mô-đun máy ảnh làm mát bằng đầu dò hồng ngoại 12um

,

Mô-đun máy ảnh làm mát bằng máy dò MWIR
Để lại lời nhắn
Mô tả sản phẩm

Mô-đun máy ảnh làm mát OEM với đầu dò hồng ngoại MWIR MCT 1280x1024 12um

Mô-đun nhiệt độ nét cao EYAS1212



Độ phân giải cao 1280x1024 / 12μm Mô-đun hồng ngoại làm mát MCT MWIR với bảng gần



Mô tả Sản phẩm



EYAS1212 là mô-đun hồng ngoại làm mát kỹ thuật số-tương tự có độ phân giải cao dựa trên định dạng 1280x1024 IR FPA bước sóng 12μm.



Mô-đun AD này bao gồm một bo mạch gần cung cấp thời gian FPA và các nguồn cung cấp năng lượng nhạy cảm.Ngoài ra, giao diện Camera Link xuất ra dữ liệu thô 16bit giúp đơn giản hóa việc tích hợp máy dò vào hệ thống.



Do đó, mô-đun EYAS1212 AD giúp khách hàng OEM dễ dàng thực hiện kiểm tra nghiệm thu nhanh trên đầu báo hồng ngoại được làm mát bằng GST C1212M 1280x1024 @ 12μm, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của mô-đun hồng ngoại được làm mát hoặc máy ảnh nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên làm mát máy dò hồng ngoại.



Được trang bị mạch xử lý tín hiệu hiệu suất cao, mô-đun AD làm mát dòng EYAS có thể áp dụng cho tất cả các đầu báo hồng ngoại làm mát MCT & T2SL của GST.

Những đặc điểm chính



Đầu dò hồng ngoại làm mát hiệu suất cao
• Độ nhạy nhiệt cao với NETD ＜ 18mk tốt nhất



Dễ dàng phát triển và tích hợp
• Giao diện Cameralink xuất dữ liệu thô 16 bit, điều khiển cổng nối tiếp
• Cấu trúc tích hợp có kích thước phù hợp với máy dò



Nắm bắt mục tiêu di chuyển tốc độ cao
• Tần số khung hình đầu ra có thể điều chỉnh ở 1 ~ 100Hz



Thông số sản phẩm



Người mẫu EYAS1212
Hiệu suất máy dò hồng ngoại
Nghị quyết 1280x1024
Pixel Pitch 12μm
Cryocooler RS058F
Dải quang phổ 3,7μm ～ 4,8μm MW
Thời gian làm mát (25 ° C) ≤6 phút
NETD tối ưu (20 ° C) ≤20mK
Chế độ làm việc
Tỷ lệ khung hình 1 ~ 100Hz có thể điều chỉnh
Chế độ làm việc Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn QSH 60pin
Video kĩ thuật số Cameralink: Xuất dữ liệu thô 16bit
Đồng bộ hóa bên ngoài CC1: Đồng bộ bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC
Liên lạc Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây
Nguồn cấp Bảng điều khiển hình ảnh 1 kênh: 5V
1 kênh Cryocooler: 24V
Tiêu thụ điện năng ổn định 9W
Kích thước (mm) 149 × 58,5 × 71
Trọng lượng ≤680g
Nhiệt độ làm việc -40 ° C ~ + 60 ° C
Độ lớn rung động Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần



Ứng dụng công nghiệp



Mô-đun ảnh nhiệt EYAS1212 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



Mô-đun máy ảnh làm mát OEM với đầu dò hồng ngoại MWIR MCT 1280x1024 12um 0



Lợi ích của chúng ta



Mô-đun máy ảnh làm mát OEM với đầu dò hồng ngoại MWIR MCT 1280x1024 12um 1



Câu hỏi thường gặp



1. Độ nhạy nhiệt là gì?

Độ nhạy nhiệt, còn có tên là NETD (Độ chênh lệch nhiệt độ tương đương tiếng ồn), là một thông số chính để đánh giá camera ảnh nhiệt sóng trung (MWIR) và sóng dài (LWIR).Nó liên quan trực tiếp đến độ rõ được đo bằng máy ảnh nhiệt.Nó là một giá trị số đại diện cho tỷ lệ tín hiệu trên nhiễu của chênh lệch nhiệt độ và được đo bằng miliKelvins (mK).Giá trị độ nhạy nhiệt càng nhỏ thì độ nhạy càng cao và hình ảnh càng rõ nét.



2. Các ứng dụng của ảnh nhiệt là gì?

Đo nhiệt độ và chụp ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ ảnh nhiệt hồng ngoại.Các sản phẩm được phát triển dựa trên hai công nghệ này được sử dụng rộng rãi trong an ninh và giám sát, tải trọng UAV, kiểm tra công nghiệp, chữa cháy, bảo trì dự báo, ADAS, phòng chống dịch bệnh, AIoT, v.v.



3. Máy dò MCT / HgCdTe là gì?

MCT, còn được gọi là HgCdTe, đề cập đến Thủy ngân-Cadmium-Tellurid, là một hợp chất hóa học của cadmium telluride (CdTe) và thủy ngân Telluride (HgTe) và là một vật liệu phổ biến trong bộ tách sóng quang.Máy dò MCT / HgCdTe là máy dò quang dẫn hoạt động ở môi trường đông lạnh và có thể phát hiện bức xạ hồng ngoại.Nó nhạy hơn các cảm biến nhiệt.
