Mô-đun nhiệt làm mát 640x512 / 15μM với ống kính zoom liên tục 60 ~ 240mm / F4
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Dải quang phổ | 3,7 ~ 4,8μm MW | Tỷ lệ khung hình | 50Hz / 100Hz |
Kích thước | 125x92x67mm | Trọng lượng | ≤650g |
Điểm nổi bật | Mô-đun nhiệt làm mát 640x512,Mô-đun nhiệt làm mát 15uM,Lõi máy ảnh nhiệt ống kính F4 |

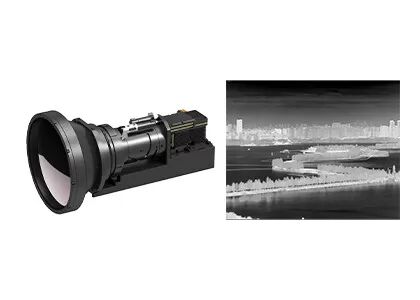

Mô-đun nhiệt làm mát 640x512 / 15μM với ống kính zoom liên tục 60 ~ 240mm / F4
GAVIN615B Nhỏ gọn tiêu thụ điện năng thấp 640x512 / 15μm Mô-đun máy ảnh làm mát MCT MWIR
GAVIN615B là một mô-đun hình ảnh nhiệt sóng giữa được làm mát được phát triển bởi Global Sensor Technology (GST).Nó bao gồm một đầu dò HgCdTe MWIR IR 640x512 / 15µm với bộ làm lạnh RS046, thiết bị điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng được nhúng để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.
Được cấu hình với máy làm lạnh RS046, GAVIN615B có kích thước rất nhỏ gọn, kích thước 125x92x67mm và trọng lượng dưới 650g.Đó là mức tiêu thụ điện năng ổn định ở mức thấp nhất là 12w.Với giao diện cameralink tiêu chuẩn công nghiệp, máy ảnh hồng ngoại hoặc bộ tích hợp hệ thống có thể thiết kế hoặc tích hợp máy ảnh hoàn chỉnh của riêng họ một cách dễ dàng dựa trên mô-đun hình ảnh nhiệt GAVIN615B.
Mô-đun nhiệt làm mát dòng GAVIN sử dụng đầu dò IR làm mát GST MCT & T2SL và tích hợp các thuật toán xử lý hình ảnh khác nhau để xuất ra hình ảnh hồng ngoại rõ nét trong điều kiện thời tiết xấu hoặc bóng tối hoàn toàn.Nó có thể phát hiện và nhận ra các rủi ro và mối đe dọa ở khoảng cách xa trong khi hiển thị nhiều chi tiết mục tiêu hơn ở khoảng cách ngắn.
Gặp tính năng phát hiện tầm xa
• Độ nhạy nhiệt cao
• Trường nhìn rộng
• Phát hiện tầm xa, có thể phát hiện máy bay ở cách xa 60km
Tích hợp dễ dàng vào hệ thống
• Giao diện Cameralink / DVP, đầu ra hình ảnh RAW / YUV
• Có sẵn nhiều loại ống kính zoom quang học liên tục
Người mẫu | GAVIN615B |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Pixel Pitch | 15μm |
Cryocooler | RS046 |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Thời gian làm mát (20 ° C) | ≤7 phút |
NETD (20 ° C) | ≤20mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 50Hz / 100Hz |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | × 1 / × 2 / × 4 |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25 chân |
Video tương tự | PAL |
Video kĩ thuật số | 16bit RAW / YUV: Đầu ra DVP / Cameralink 16bit |
Đồng bộ hóa bên ngoài | Đồng bộ hóa ngoài khung: Mức RS422 |
Liên lạc | RS422, 115200b / giây |
Nguồn cấp | 20 ~ 28VDC |
Tiêu thụ điện năng ổn định | 12W |
Kích thước (mm) | 125 × 92 × 67 |
Trọng lượng | ≤650g |
Nhiệt độ hoạt động | -40 ° C ~ + 60 ° C |
Độ lớn rung động | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Ống kính quang học | |
Ống kính tùy chọn | Thu phóng liên tục 60 ~ 240mm / F4 15 ~ 300mm / F4 21 ~ 420mm / F4 35 ~ 690mm / F4 |
Mô-đun camera hồng ngoại nhiệt GAVIN615B được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Cảm ứng nhiệt là gì?
Độ nhạy nhiệt, còn có tên là NETD (Độ chênh lệch nhiệt độ tương đương tiếng ồn), là một thông số chính để đánh giá camera ảnh nhiệt sóng trung (MWIR) và sóng dài (LWIR).Nó liên quan trực tiếp đến độ rõ được đo bằng máy ảnh nhiệt.Nó là một giá trị số đại diện cho tỷ lệ tín hiệu trên nhiễu của chênh lệch nhiệt độ và được đo bằng miliKelvins (mK).Giá trị độ nhạy nhiệt càng nhỏ thì độ nhạy càng cao và hình ảnh càng rõ nét.
2. Sự khác biệt giữa đầu dò IR không được làm mát và làm mát là gì?
Hiện nay trên thị trường có hai loại cảm biến ảnh nhiệt hồng ngoại là loại có làm mát và loại không làm lạnh.
Máy dò IR không được làm mát hoạt động ở nhiệt độ môi trường xung quanh.Nó dựa trên công nghiệp bán dẫn và do đó thường có thể được chế tạo với khối lượng lớn với kích thước nhỏ và chi phí thấp.Máy dò IR không được làm mát được sử dụng rộng rãi trong các thiết bị di động / cầm tay / cầm tay.
Các đầu báo IR được làm mát được đóng gói trong một bộ phận giữ cho chúng ở nhiệt độ cực thấp sẽ được hỗ trợ bởi bộ làm mát cryo.Chúng lớn hơn, đắt hơn và kém tin cậy hơn nhiều so với cảm biến không được làm mát, chủ yếu là do hệ thống làm mát phức tạp mà chúng yêu cầu.Tuy nhiên, các hệ thống làm mát cực kỳ nhạy và thường hoạt động với quang học tiêu cự dài để đạt được sứ mệnh tầm xa.
