Mô-đun nhiệt làm mát với bộ dò hồng ngoại MCT MWIR 640x512 / 15µm
| Nguồn gốc | Vũ Hán, tỉnh Hồ Bắc, Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | GAVIN615B |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | negotiable |
| Điều khoản thanh toán | L/C,T/T |
Thông tin chi tiết sản phẩm
| Nghị quyết | 640x512/15μm | NETD | ≤20mk |
|---|---|---|---|
| Dải quang phổ | 3,7~4,8μm MW | Tốc độ khung hình | 50Hz/100Hz |
| Kích cỡ | 125x92x67mm | Cân nặng | ≤650g |
| Làm nổi bật | Đầu dò hồng ngoại MCT MWIR,Mô-đun nhiệt làm mát 15uM,Mô-đun nhiệt làm mát MCT 640x512 |
||
Mô tả sản phẩm
Mô-đun nhiệt làm mát với máy dò hồng ngoại MCT MWIR 640x512 / 15μM
GAVIN615B Mô-đun máy ảnh MWIR được làm mát
GAVIN615B Bộ phận máy ảnh làm mát MCT MWIR Tiện ích tiêu thụ năng lượng thấp 640x512 / 15μm
Mô tả sản phẩm

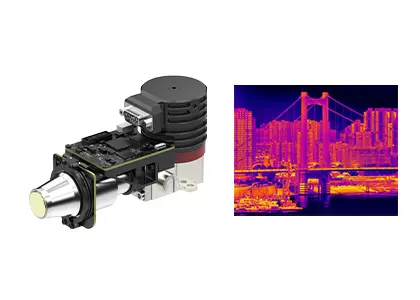

GAVIN615B là một mô-đun hình ảnh nhiệt sóng giữa được làm mát do SensorMicro phát triển. Nó bao gồm một máy dò IR MWIR 640x512 / 15μm HgCdTe với RS046 cryocooler,Điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng được nhúng để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.
Được cấu hình với RS046 cryocooler, GAVIN615B có kích thước rất nhỏ gọn, kích thước 125x92x67mm và trọng lượng dưới 650g.Với giao diện cameralink tiêu chuẩn công nghiệp, máy ảnh hồng ngoại hoặc tích hợp hệ thống có thể thiết kế hoặc tích hợp máy ảnh hoàn chỉnh của riêng họ dễ dàng dựa trên mô-đun hình ảnh nhiệt GAVIN615B.
Các đặc điểm chính
- Độ nhạy cao, NETD≤20mK
- Khám phá tầm xa
- Tỷ lệ khung hình điều chỉnh
- Thêm vào hệ thống dễ dàng
Thông số kỹ thuật sản phẩm
| Mô hình | GAVIN615B |
| Hiệu suất của máy dò IR | |
| Nghị quyết | 640x512 |
| Pixel Pitch | 15μm |
| Máy làm mát lạnh | RS046 |
| Phạm vi quang phổ | 3.7μm ∙4.8μm MW |
| Thời gian làm mát (20°C) | ≤7 phút |
| NETD (20°C) | ≤ 20mK |
| Xử lý hình ảnh | |
| Tỷ lệ khung hình | 50Hz/100Hz |
| Chế độ làm mờ | Đường thẳng/Histogram/Sự trộn |
| Zoom số | ×1/×2/×4 |
| Hướng ảnh | Lật ngang / thẳng đứng / chéo |
| Thuật toán hình ảnh | NUC/AGC/IDE |
| Thông số kỹ thuật điện | |
| Giao diện bên ngoài tiêu chuẩn | J30JZ 25pin |
| Video tương tự | PAL |
| Video số | 16bit RAW/YUV: 16bit DVP/Cameralink Output |
| Sync bên ngoài | Frame External Sync: RS422 Level |
| Truyền thông | RS422, 115200bps |
| Cung cấp điện | 20~28VDC |
| Tiêu thụ điện ổn định | 12W |
| Kích thước (mm) | 125×92×67 |
| Trọng lượng | ≤ 650g |
| Nhiệt độ hoạt động | -40°C ~ +60°C |
| Trọng lượng rung động | Động lực: GJB Vận tải tốc độ cao gắn trên xe Sốc: Half-sinus Wave, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi |
| Kính quang học | |
| Ống kính tùy chọn | Tích rộng liên tục 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Ứng dụng công nghiệp
Mô-đun camera hồng ngoại nhiệt GAVIN615B được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống tăng cường tầm nhìn bay, Trách nhiệm đa cảm biến v.v.
Danh mục sản phẩm đa dạng
Một loạt các định dạng sản phẩm bao gồm các máy dò hồng ngoại, lõi máy ảnh và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau.
Loại sản phẩm phong phú
Sự kết hợp của nhiều độ phân giải mảng, kích thước pixel, băng sóng và tùy chọn ống kính cung cấp sự linh hoạt hơn cho các ứng dụng đa dạng.
Hiệu suất xuất sắc
Hình ảnh rõ ràng, kích thước nhỏ gọn, tiêu thụ năng lượng thấp, độ nhạy cao và độ tin cậy cao được thiết kế để hoạt động trong một loạt các thách thức môi trường.
Kết hợp dễ dàng
Nhiều tùy chọn giao diện làm cho việc tích hợp đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.
FAQ
1Nhạy cảm nhiệt là gì?
Độ nhạy nhiệt, còn được gọi là NETD (Sự khác biệt nhiệt độ tương đương tiếng ồn), là một thông số chính để đánh giá máy ảnh hình ảnh nhiệt sóng trung bình (MWIR) và sóng dài (LWIR).Nó liên quan trực tiếp đến độ rõ đo bằng máy ảnh nhiệtNó là một giá trị số đại diện cho tỷ lệ tín hiệu-tầm ồn của sự khác biệt nhiệt độ và được đo bằng milliKelvins (mK).độ nhạy càng cao và hình ảnh càng rõ ràng.
2Các ứng dụng của hình ảnh nhiệt là gì?
Đo nhiệt độ và hình ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ hình ảnh nhiệt hồng ngoại.Các sản phẩm phát triển dựa trên hai công nghệ này được sử dụng rộng rãi trong an ninh và giám sát, tải trọng UAV, kiểm tra công nghiệp, chữa cháy, bảo trì dự đoán, ADAS, phòng ngừa dịch bệnh, AIoT vv
