Mô-đun máy ảnh làm mát OEM Mô-đun máy ảnh hồng ngoại 320x256 30μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xGõ phím | Mô-đun AD được làm mát | Nghị quyết | 320x256 / 30μm |
---|---|---|---|
NETD | ≤9mK | Kích thước | 142x58,5x71mm |
Bước sóng giữa | 3,7 ~ 4,8μm | Đặc trưng | Tích hợp dễ dàng |
Điểm nổi bật | Mô-đun máy ảnh được làm mát 30um,Mô-đun máy ảnh được làm mát 320x256 30um,Mô-đun máy ảnh hồng ngoại OEM |

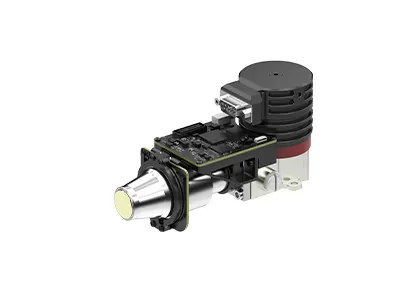

Mô-đun AD làm mát EYAS330 MWIR 320x256 / 30μm, Mô-đun máy ảnh nhiệt hồng ngoại
Mô-đun AD được làm mát bằng dòng EYAS có chức năng tiền khuếch đại để chuyển đổi tín hiệu tương tự từ đầu dò IR được làm mát thành đầu ra luồng video kỹ thuật số.Nó có sẵn với các định dạng độ phân giải khác nhau và các dải sóng khác nhau.EYAS330 là một thành viên của gia đình EYAS với đầu dò MWIR 320x256 / 30μm và tích hợp bộ làm mát RS058.
Global Sensor Technology chuyên thiết kế, sản xuất, kinh doanh và tiếp thị máy dò ảnh nhiệt và mô-đun hồng ngoại.Công ty có diện tích 30 nghìn mét vuông với 20 nghìn mét vuông phòng sạch có thể cung cấp cho khách hàng nguồn cung cấp ổn định các sản phẩm hồng ngoại.
Cho đến nay, chúng tôi đã cung cấp cho khách hàng các giải pháp ảnh nhiệt hồng ngoại ổn định và hoàn thiện khác nhau.Với mô-đun AD được làm mát bằng dòng EYAS, khách hàng OEM có thể dễ dàng thực hiện kiểm tra chấp nhận nhanh trên máy dò GST, bắt đầu phát triển thứ cấp nhanh chóng và giảm đáng kể chi phí phát triển của họ.
- Dễ dàng phát triển và tích hợp
- Đầu ra giao diện Cameralink Dữ liệu thô 16 bit, Điều khiển cổng nối tiếp
- Cấu trúc tích hợp, kích thước phù hợp với máy dò
- Nguồn cung cấp đơn 5V
- Có khả năng bắt mục tiêu di chuyển tốc độ cao
Mô hình | EYAS330 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 320x256 |
Pixel Pitch | 30μm |
Cryocooler | RS058 |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Thời gian làm mát (25 ° C) | ≤6 phút |
NETD tối ưu (20 ° C) | ≤9mK |
Chế độ làm việc | |
Tỷ lệ khung hình | 1 ~ 200Hz có thể điều chỉnh |
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | QSH 60pin |
Video kĩ thuật số | Cameralink: Xuất dữ liệu thô 16bit |
Đồng bộ hóa bên ngoài | CC1: Đồng bộ bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC |
Truyền thông | Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây |
Nguồn cấp | Bảng điều khiển hình ảnh 1 kênh: 5V 1 kênh Cryocooler: 24V |
Tiêu thụ điện năng ổn định | 7W |
Kích thước (mm) | 142 × 58,5 × 71 |
Cân nặng | ≤680g |
Nhiệt độ làm việc | -40 ° C ~ + 60 ° C |
Độ lớn rung động | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Mô-đun ảnh nhiệt EYAS330 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Đầu báo hồng ngoại mảng mặt phẳng tiêu được sử dụng trong những ngành công nghiệp nào?
Máy dò mặt phẳng tiêu điểm hồng ngoại là thành phần cốt lõi của hệ thống ảnh nhiệt, và là chìa khóa để phát hiện, xác định và phân tích thông tin hồng ngoại của các đối tượng.Nó có một loạt các ứng dụng trong giao thông, thanh tra, giám sát an ninh, khí tượng, y học và các ngành công nghiệp khác.
2. Đặc điểm của máy dò mặt phẳng tiêu cự hồng ngoại làm mát & không làm mát là gì?
Máy dò mặt phẳng tiêu hồng ngoại có thể được chia thành máy dò mặt phẳng tiêu hồng ngoại làm mát và máy dò mặt phẳng tiêu hồng ngoại không làm mát.Đầu dò hồng ngoại được làm mát hoạt động ở môi trường chân không nhiệt độ thấp với độ nhạy cao và có thể phân biệt sự khác biệt nhiệt độ tinh vi hơn, trong khi đầu dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần môi trường đông lạnh và có thể hoạt động ở nhiệt độ phòng.
3. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra sẽ đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.
4. Ưu điểm của đầu báo hồng ngoại làm mát là gì?
Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát đầu dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
