Mô-đun máy ảnh làm mát EYAS330 MWIR Máy ảnh hồng ngoại Lõi 320x256 30μM
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xKích thước | 142x58,5x71mm | Nghị quyết | 320x256 / 30μm |
---|---|---|---|
NETD | ≤9mK | Bước sóng giữa | 3,7 ~ 4,8μm |
Đặc trưng | Tích hợp dễ dàng | Gõ phím | Mô-đun AD được làm mát |
Điểm nổi bật | Mô-đun máy ảnh làm mát EYAS 330,Mô-đun máy ảnh làm mát RoHS,Lõi máy ảnh hồng ngoại 320x256 |

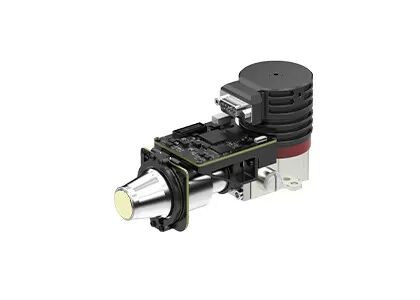

Mô-đun máy ảnh làm mát EYAS330 MWIR Máy ảnh hồng ngoại Lõi 320x256 30μM
Mô-đun AD được làm mát bằng dòng EYAS có chức năng tiền khuếch đại để chuyển đổi tín hiệu tương tự từ đầu dò IR được làm mát thành đầu ra luồng video kỹ thuật số.Nó có sẵn với các định dạng độ phân giải khác nhau và các dải sóng khác nhau.EYAS330 là một thành viên của gia đình EYAS với đầu dò MWIR 320x256 / 30μm và tích hợp bộ làm mát RS058.
Global Sensor Technology chuyên thiết kế, sản xuất, kinh doanh và tiếp thị máy dò ảnh nhiệt và mô-đun hồng ngoại.Công ty có diện tích 30 nghìn mét vuông với 20 nghìn mét vuông phòng sạch có thể cung cấp cho khách hàng nguồn cung cấp ổn định các sản phẩm hồng ngoại.
- Dễ dàng phát triển và tích hợp
- Đầu ra giao diện Cameralink Dữ liệu thô 16 bit, Điều khiển cổng nối tiếp
- Cấu trúc tích hợp, kích thước phù hợp với máy dò
- Nguồn cung cấp đơn 5V
- Có khả năng bắt mục tiêu di chuyển tốc độ cao
Mô hình | EYAS330 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 320x256 |
Pixel Pitch | 30μm |
Cryocooler | RS058 |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Thời gian làm mát (25 ° C) | ≤6 phút |
NETD tối ưu (20 ° C) | ≤9mK |
Chế độ làm việc | |
Tỷ lệ khung hình | 1 ~ 200Hz có thể điều chỉnh |
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | QSH 60pin |
Video kĩ thuật số | Cameralink: Xuất dữ liệu thô 16bit |
Đồng bộ hóa bên ngoài | CC1: Đồng bộ bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC |
Truyền thông | Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây |
Nguồn cấp | Bảng điều khiển hình ảnh 1 kênh: 5V 1 kênh Cryocooler: 24V |
Tiêu thụ điện năng ổn định | 7W |
Kích thước (mm) | 142 × 58,5 × 71 |
Cân nặng | ≤680g |
Nhiệt độ làm việc | -40 ° C ~ + 60 ° C |
Độ lớn rung | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Mô-đun ảnh nhiệt EYAS330 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. hình ảnh nhiệt hồng ngoại là gì?
Hình ảnh nhiệt hồng ngoại là một loại phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng.Theo sự chênh lệch bức xạ giữa vật thể với môi trường nền và sự chênh lệch bức xạ của từng bộ phận của bản thân vật thể, ảnh nhiệt hồng ngoại có thể cho thấy sự dao động bức xạ của từng phần của cảnh, do đó thể hiện các đặc điểm của cảnh.
2. Các ứng dụng của ảnh nhiệt hồng ngoại là gì?
Đo nhiệt độ và chụp ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ ảnh nhiệt hồng ngoại.Các sản phẩm được phát triển dựa trên hai công nghệ này được ứng dụng rộng rãi trong lĩnh vực năng lượng điện, an ninh & giám sát, sản xuất công nghiệp, nghiên cứu khoa học, chữa bệnh và các lĩnh vực truyền thống khác.
3. Ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (- 273 ℃) đều có thể bức xạ tia hồng ngoại.Bằng cách sử dụng đầu dò camera hồng ngoại để đo sự chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.
4. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra sẽ đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.
5. Ưu điểm của đầu báo hồng ngoại làm mát là gì?
Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát đầu dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
