Lõi camera MCT MWIR độ nhạy cao với bo mạch gần

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS615A
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 / 15μm NETD ≤17mK
Dải quang phổ 3,7 ~ 4,8μm Kích thước 147x58,5x71mm
Điểm nổi bật

Exception : INVALID_FETCH - bind failed with errno 22: Invalid argument ip=172.17.0.1

,

Proximity Board MWIR Camera Core

,

MCT Cooled Camera Modules

Để lại lời nhắn
Mô tả sản phẩm

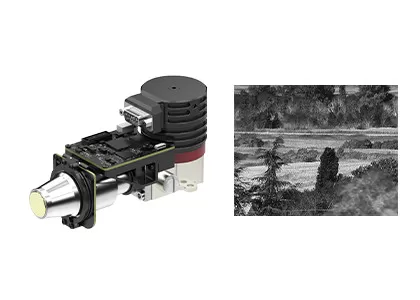

Máy ảnh MCT MWIR Core Độ nhạy cao với Bo mạch gần

Lõi hình ảnh nhiệt làm mát EYAS615A



Độ nhạy cao 640x512 @ 15μm RS058 MCT MWIR MCT MWIR Mô-đun hồng ngoại làm mát với bo mạch gần



Mô tả Sản phẩm



Mô-đun AD EYAS615A là một mô-đun hồng ngoại làm mát kỹ thuật số tương tự dựa trên định dạng 640x512 IR FPA sân 15μm.NETD điển hình của EYAS615A nhỏ hơn 17mK.Độ nhạy cao đảm bảo phát hiện hoặc nhận dạng sự khác biệt bức xạ hồng ngoại rất nhỏ ở khoảng cách rất xa.



Mô-đun AD này bao gồm một bo mạch gần cung cấp thời gian FPA và các nguồn cung cấp năng lượng nhạy cảm.Ngoài ra, giao diện Camera Link xuất ra dữ liệu thô 16bit giúp đơn giản hóa việc tích hợp máy dò vào hệ thống.



Do đó, mô-đun EYAS615A giúp khách hàng OEM dễ dàng thực hiện kiểm tra nghiệm thu nhanh đối với đầu báo hồng ngoại làm mát GST C615M 640x512 @ 15μm, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của mô-đun hồng ngoại được làm mát hoặc máy ảnh nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên tia hồng ngoại được làm mát máy dò.



Những đặc điểm chính



- Dễ dàng phát triển và tích hợp

- Đầu ra giao diện Cameralink Dữ liệu thô 16 bit, Điều khiển cổng nối tiếp

- Cấu trúc tích hợp, kích thước phù hợp với máy dò

- Nguồn cung cấp đơn 5V

- Có khả năng bắt mục tiêu di chuyển tốc độ cao



Thông số sản phẩm



Mô hình EYAS615A
Hiệu suất máy dò hồng ngoại
Nghị quyết 640x512
Pixel Pitch 15μm
Cryocooler RS058
Dải quang phổ 3,7μm ~ 4,8μm MW
Thời gian làm mát (25 ° C) ≤6 phút
NETD tối ưu (20 ° C) ≤17mK
Chế độ làm việc
Tỷ lệ khung hình 1 ~ 120Hz có thể điều chỉnh
Chế độ làm việc Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn QSH 60 chân
Video kĩ thuật số Cameralink: Xuất dữ liệu thô 16bit
Đồng bộ hóa bên ngoài CC1: Đồng bộ bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC
Truyền thông Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây
Nguồn cấp Bảng điều khiển hình ảnh 1 kênh: 5V
1 kênh Cryocooler: 24V
Tiêu thụ điện năng ổn định 7W
Kích thước (mm) 147 × 58,5 × 71
Cân nặng ≤680g
Nhiệt độ làm việc -40 ° C ~ + 60 ° C
Độ lớn rung động Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần



Ứng dụng công nghiệp



Mô-đun ảnh nhiệt EYAS615A được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



Lõi camera MCT MWIR độ nhạy cao với bo mạch gần 0



Lợi ích của chúng ta



Lõi camera MCT MWIR độ nhạy cao với bo mạch gần 1

Câu hỏi thường gặp



1. Đầu báo hồng ngoại mảng mặt phẳng tiêu được sử dụng trong những ngành công nghiệp nào?

Máy dò mặt phẳng tiêu điểm hồng ngoại là thành phần cốt lõi của hệ thống ảnh nhiệt, và là chìa khóa để phát hiện, xác định và phân tích thông tin hồng ngoại của các đối tượng.Nó có một loạt các ứng dụng trong giao thông, thanh tra, giám sát an ninh, khí tượng, y học và các ngành công nghiệp khác.



2. Đặc điểm của máy dò mặt phẳng tiêu cự hồng ngoại làm mát & không làm mát là gì?

Máy dò mặt phẳng tiêu hồng ngoại có thể được chia thành máy dò mặt phẳng tiêu hồng ngoại làm mát và máy dò mặt phẳng tiêu hồng ngoại không làm mát.Đầu dò hồng ngoại được làm mát hoạt động ở môi trường chân không nhiệt độ thấp với độ nhạy cao và có thể phân biệt sự khác biệt nhiệt độ tinh vi hơn, trong khi đầu dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần môi trường đông lạnh và có thể hoạt động ở nhiệt độ phòng.



3. Ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (- 273 ℃) đều có thể bức xạ tia hồng ngoại.Bằng cách sử dụng đầu dò camera hồng ngoại để đo sự chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.


4. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra sẽ đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.

5. Ưu điểm của đầu báo hồng ngoại làm mát là gì?
Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát đầu dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
