1280x1024 12μm Mô-đun máy ảnh hồng ngoại làm mát 12μm Phát hiện phạm vi dài lõi
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xĐộ nét cao | 1280x1024 | Pixel Pitch | 12μm |
---|---|---|---|
Tỷ lệ khung hình | 50Hz / 100Hz | NETD | ≤20mK |
Kích thước | 165x86x107mm | Dải quang phổ | 3,7 ~ 4,8μm MW |
Điểm nổi bật | Mô-đun máy ảnh hồng ngoại làm mát 12um,Mô-đun máy ảnh hồng ngoại làm mát 1280x1024,Đầu dò Ir được làm mát RS058F |

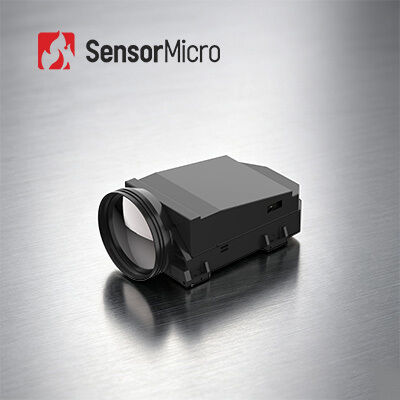

Phát hiện phạm vi dài 1280x1024 / 12μm Mô-đun máy ảnh làm mát MWIR MCT với ống kính zoom 37,5 ~ 750mm
Mô-đun camera nhiệt độ phân giải cao GAVIN1212 tích hợp đầu dò MWIR làm mát mảng lớn 1280x1024 / 12μm.Các thuật toán xử lý hình ảnh khác nhau được nhúng vào thiết bị điện tử GAVIN1212 để xuất ra hình ảnh hồng ngoại rõ nét trong điều kiện thời tiết xấu hoặc bóng tối hoàn toàn.Nó có thể phát hiện và nhận ra các rủi ro và mối đe dọa ở khoảng cách xa trong khi hiển thị nhiều chi tiết mục tiêu hơn ở khoảng cách ngắn.
Với độ phân giải mảng lớn 1280x1024, nó có thể nhận ra trường nhìn rộng hơn và cung cấp nhiều chi tiết hình ảnh hơn.Kích thước pixel 12µm giảm xuống mang lại độ phân giải không gian tốt hơn và phù hợp với tiêu cự ống kính quang học ngắn hơn để đạt được cùng một phạm vi nhiệm vụ.Đó là lựa chọn lý tưởng cho nhà tích hợp hệ thống EO-IR để thiết kế tải trọng của họ cho các ứng dụng vận chuyển bằng đường hàng không hoặc tàu.
Hình ảnh Mega Pixel
• Độ nét cao 1280 × 1024 cho FOV rộng hơn và khoảng cách xa hơn
• Kích thước pixel 12μm để có độ phân giải không gian tốt hơn
Chất lượng rõ ràng sắc nét
• Tính đồng nhất tốt, tỷ lệ điểm ảnh hiệu quả > 99,5%
• Độ nhạy cao, NETD≤20mK
Tích hợp nhanh
• Hỗ trợ giao diện Cameralink, xuất dữ liệu hình ảnh RAW / YUV
• Các cấu hình quang học thu phóng liên tục khác nhau là tùy chọn
Mô hình | GAVIN1212 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 1280x1024 |
Pixel Pitch | 12μm |
Cryocooler | RS058F |
Dải quang phổ | 3,7μm ~ 4,8μm MW |
Thời gian làm mát (20 ° C) | ≤8 phút |
NETD (20 ° C) | ≤20mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 50Hz / 100Hz |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | × 1 / × 2 / × 4 |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25 chân;Giao diện đầu ra đặc biệt HDMI |
Video tương tự | / |
Video kĩ thuật số | Đầu ra HDMI: YUV Đầu ra Cameralink: 16bit RAW / YUV |
Đồng bộ hóa bên ngoài | Đồng bộ hóa ngoài khung: Mức RS422 |
Truyền thông | RS422, 115200b / giây |
Nguồn cấp | 24V ± 1V |
Tiêu thụ điện năng ổn định | 16W |
Kích thước (mm) | 165x86x107 |
Cân nặng | ≤1600g |
Nhiệt độ hoạt động | -40 ° C ~ + 60 ° C |
Độ lớn rung động | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Ống kính quang học | |
Ống kính tùy chọn | Zoom liên tục: 37,5 ~ 750mm / F4 Zoom cố định: 19mm / F2;40mm / F2;240mm / F2 |
Mô-đun camera hồng ngoại nhiệt GAVIN1212 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Sự khác biệt giữa đầu báo IR không được làm mát và làm mát là gì?
Hiện nay trên thị trường có hai loại cảm biến ảnh nhiệt hồng ngoại là loại có làm mát và loại không làm lạnh.
Máy dò IR không được làm mát hoạt động ở nhiệt độ môi trường xung quanh.Nó dựa trên công nghiệp bán dẫn và do đó thường có thể được chế tạo với khối lượng lớn với kích thước nhỏ và chi phí thấp.Máy dò IR không được làm mát được sử dụng rộng rãi trong các thiết bị di động / cầm tay / cầm tay.
Các đầu báo IR được làm mát được đóng gói trong một bộ phận giữ cho chúng ở nhiệt độ cực thấp sẽ được hỗ trợ bởi bộ làm mát cryo.Chúng lớn hơn, đắt hơn và kém tin cậy hơn nhiều so với cảm biến không được làm mát, chủ yếu là do hệ thống làm mát phức tạp mà chúng yêu cầu.Tuy nhiên, các hệ thống làm mát cực kỳ nhạy và thường hoạt động với quang học tiêu cự dài để đạt được sứ mệnh tầm xa.
2. Ưu điểm của đầu báo hồng ngoại làm mát là gì?
Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát đầu dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
