Đầu dò hồng ngoại làm mát RS058 LWIR 640x512 cho hệ thống giám sát từ xa
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNETD | ≤25mK | Công nghệ | Hồng ngoại |
---|---|---|---|
Nghị quyết | 640x512 / 15μm | Dải quang phổ | 7,7 ~ 9,5 (LW) |
VẬT CHẤT | T2SL | Kích thước | 148x58,5x71mm |
Điểm nổi bật | Máy dò hồng ngoại làm mát RS058 LWIR,Máy dò hồng ngoại làm mát 640x512 LWIR,Hệ thống giám sát từ xa Máy dò hồng ngoại làm mát |

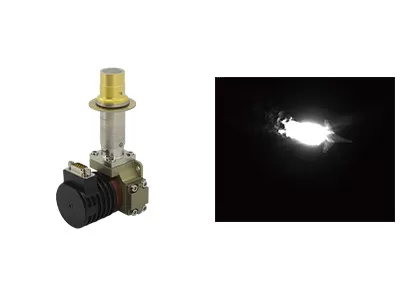

Đầu dò hồng ngoại làm mát LWIR 640x512 / 15µm cho ứng dụng bảo mật
GST C615S Loại II Siêu lưới 640x512 / 15µm Đầu dò hồng ngoại làm mát LWIR được tích hợp vào Camera an ninh để giám sát tầm xa
C615S là đầu dò hồng ngoại sóng dài có độ phân giải 640x512, kích thước pixel 15μm với cụm làm mát dewar tích hợp (IDCA).Áp dụng công nghệ T2SL hiện đại, nó có hiệu suất lượng tử cao, tốc độ khung hình cao, độ nhạy cao, tiếng ồn thấp, tính đồng nhất tốt và có thể chống lại bụi và nhiễu phản xạ.Chất lượng hình ảnh nổi bật của các mục tiêu có thể thu được trong nhiều môi trường phức tạp khác nhau, chẳng hạn như các phương tiện di chuyển trong bầu khí quyển đầy bụi, cánh buồm trên mặt nước với phản xạ ánh sáng và máy bay đang bay qua đám mây.
Với độ phân giải 640x512 và độ phân giải điểm ảnh giảm xuống còn 15µm, máy dò làm mát bằng LWIR của C615S cung cấp hình ảnh rõ nét và hiệu suất vượt trội.Nó có tính năng trong công nghệ tiên tiến nhất, hiệu suất lượng tử cao, tốc độ khung hình cao, độ nhạy cao, tiếng ồn thấp, độ không đồng nhất tốt nhất, v.v.
Không sợ bị nhiễu, máy dò siêu mạng LWIR C615S thích hợp để phát hiện mục tiêu trong nền phức tạp, chẳng hạn như tàu thuyền trên biển trong cảnh phản chiếu ánh sáng trên mặt nước, máy bay trong nền mây trên bầu trời, v.v.
Phát hiện LWIR
• Khả năng thâm nhập mạnh qua bầu khí quyển đầy bụi và khả năng thích ứng với môi trường phức tạp
• Không bị ảnh hưởng bởi các hiệu ứng ánh sáng mặt trời và phản xạ ánh sáng
• Khả năng phát hiện các đối tượng đông lạnh
Công nghệ T2SL
• Hiệu suất lượng tử cao, độ nhạy cao, NETD điển hình thấp tới 25mK
• Sản xuất hàng loạt, độ đồng đều tốt
Độ tin cậy cao
• Nhiệt độ hoạt động FPA cao
Mô hình | C615S LWIR |
Vật chất | T2SL |
Nghị quyết | 640x512 |
Pixel Pitch | 15um |
Dải quang phổ | 7,7μm ~ 9,5μm LW |
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR & Interlace Binning;Chế độ cửa sổ;Chống nở |
Công suất sạc | ITR: 12,22Me- / 6,67Me- Thùng rác xen kẽ: 24,44Me- / 13,33Me- |
Dải động | ITR: ≥76dB Thùng rác xen kẽ: ≥77dB |
Kênh đầu ra | 4;Lên đến 22,5 Mpixel / s mỗi đầu ra |
NETD | ≤30mK (F2 ITR) ≤25mK (Thùng rác xen kẽ F2) |
Tỷ lệ pixel hiệu quả | ≥99,5% |
Phản hồi không đồng nhất | ≤8% |
Loại máy làm mát | RS058 |
Mức tiêu thụ điện ổn định | <8W |
Tiêu thụ điện tối đa | <17W |
Nguồn cấp | 24V DC |
Thời gian làm mát | <5 phút 30 giây |
Cân nặng | ≤600g |
Kích thước (mm) | 148x58,5x71 |
Nhiệt độ làm việc | -45 ° C ~ + 71 ° C |
Cảm biến IR làm mát bằng LWIR của C615S được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Microbolometer mảng mặt phẳng tiêu không được làm mát hoạt động như thế nào?
Bằng cách sử dụng nguyên lý của hiệu ứng nhiệt bức xạ hồng ngoại, đầu báo hồng ngoại không được làm mát chuyển đổi năng lượng bức xạ hồng ngoại thành nhiệt năng với vật liệu hấp thụ tia hồng ngoại, do đó nhiệt độ của vật liệu nhạy cảm tăng lên.Sau đó, một thông số vật lý nhất định của vật liệu nhạy cảm sẽ thay đổi tương ứng và chuyển đổi thành tín hiệu điện hoặc tín hiệu ánh sáng nhìn thấy thông qua một cơ chế chuyển đổi nhất định được thiết kế để nhận ra sự phát hiện của đối tượng.
2. Ưu điểm của microbolometer vox không được làm mát là gì?
Máy dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần thiết bị Tích hợp Bộ làm mát Dewar (IDCA) và có thể hoạt động ở nhiệt độ phòng.Nó có ưu điểm là khởi động nhanh, tiêu thụ điện năng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ cao, chi phí thấp, v.v.Mặc dù độ nhạy của máy dò mặt phẳng tiêu hồng ngoại không được làm mát không tốt bằng máy dò hồng ngoại làm mát, nhưng sau nhiều năm phát triển, hiệu suất chi phí của nó rõ ràng là tốt hơn máy dò được làm mát, có triển vọng ứng dụng rộng rãi hơn.
