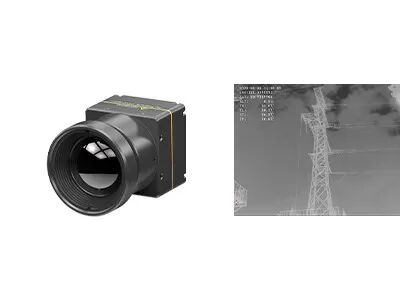

Lõi camera nhiệt UAV 640x512 12µm cho các phương tiện bay không người lái
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xDải quang phổ | 8 ~ 14μm | Nghị quyết | 640x512 / 12μm |
---|---|---|---|
Phạm vi nhiệt độ | -20 ℃ ~ + 550 ℃ (Có thể tùy chỉnh) | NETD | < 40 triệu |
Độ chính xác nhiệt độ | ± 3 ℃ hoặc ± 3% | Kích cỡ | 25,4x25,4x14,1mm |
Điểm nổi bật | Lõi máy ảnh nhiệt UAV 12um,Lõi máy ảnh nhiệt cho phương tiện bay không người lái,Lõi máy ảnh nhiệt UAV Drone |
Máy ảnh nhiệt UAV 640x512 / 12μm, Máy ảnh ảnh nhiệt cho các phương tiện bay không người lái
Máy ảnh nhiệt COIN612R cho máy bay không người lái được phát triển bởi Global Sensor Technology (GST).Nócó kích thước nhỏ và trọng lượng nhẹ, có thể dễ dàng tích hợp vào các UAV hạng nhẹ để theo dõi mọi điều kiện thời tiết trên không và mặt đất.
Lõi camera hồng ngoại COIN612R tích hợp đầu dò nhiệt hồng ngoại 640x512 / 12μm gói mức wafer (WLP).Nó có tính năng trình chiếu hình ảnh sắc nét và rõ ràng, kích thước nhỏ gọn và chi phí thấp.Mô-đun máy ảnh nhiệt này cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20 ℃ ~ 550 ℃ để đo nhiệt độ công nghiệp.
Global Sensor Technology chuyên thiết kế, sản xuất, kinh doanh và tiếp thị cảm biến máy dò nhiệt và mô-đun cảm biến hình ảnh nhiệt.Chúng tôi có thể cung cấp cho khách hàng nhiều giải pháp ảnh nhiệt hồng ngoại giúp rút ngắn thời gian phát triển thứ cấp và giảm đáng kể chi phí cho khách hàng.
- Kích cỡ nhỏ
- Trọng lượng nhẹ
- NETD≤50mk
- Hình ảnh chất lượng cao
- Sự tiêu thụ ít điện năng
- Phát triển và hội nhập nhanh chóng
Mô hình | COIN612R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Pixel Pitch | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD | ≤50mk |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz / 30Hz |
Thời gian khởi động | <5 giây |
Video tương tự | PAL / NTSC |
Video kĩ thuật số | RAW / YUV / BT656;USB2.0;Hỗ trợ dòng thông số đo nhiệt độ |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | Thu phóng liên tục 1 ~ 8X, Kích thước bước 1/8 (Đầu ra YUV) |
Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
Hướng hình ảnh | Theo chiều ngang |
Thuật toán hình ảnh | NUC / 3DNR / DNS / DRC / EE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | 30pin_HRS |
Chế độ giao tiếp | RS232-TTL, USB2.0 |
Cung cấp hiệu điện thế | 3,5 ~ 5,5V |
Mức tiêu thụ điện năng điển hình | <1W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10 ° C ~ 50 ° C |
Phạm vi đo nhiệt độ | -20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C (Có thể tùy chỉnh) |
độ chính xác nhiệt độ | Lớn hơn ± 3 ° C hoặc ± 3% (Điển hình) |
SDK | Hỗ trợ Windows / Linux SDK;Thực hiện phân tích và chuyển đổi luồng video từ thang độ xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25.4x25.4x25.8 (Với ống kính 8.8mm) 25.4X25.4X39.5 (Với ống kính 13mm) 25.4X25.4X38.3 (Với ống kính 19mm) |
Trọng lượng | 22g ± 1g (Với ống kính 8,8mm) 42g ± 1g (Với ống kính 13mm) 40g ± 1g (Với ống kính 19mm) |
Thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ° C ~ + 70 ° C |
Nhiệt độ bảo quản | -45 ° C ~ + 85 ° C |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng |
Quang học | |
Ống kính tùy chọn | Tiêu cự cố định Athermal: 8.8mm / 13mm / 19mm |
Máy ảnh nhiệt COIN612R cho UAV có thể được sử dụng để kiểm tra năng lượng điện, kiểm tra quang điện, phát hiện bảo vệ môi trường, nghiên cứu khoa học, chụp ảnh trên không, cảnh sát điều tra, cứu trợ thảm họa, phòng chống cháy rừng, an toàn đô thị, v.v.
1. hình ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (- 273 ℃) đều có thể bức xạ tia hồng ngoại.Bằng cách sử dụng đầu dò camera hồng ngoại để đo sự chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.
2. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra sẽ đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.
3. ưu điểm của đầu báo hồng ngoại làm mát là gì?
Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát đầu dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
