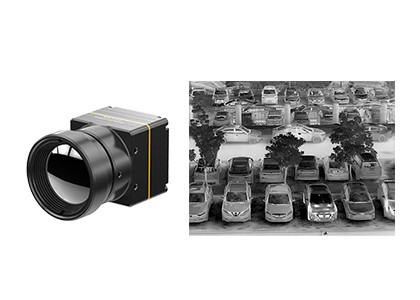

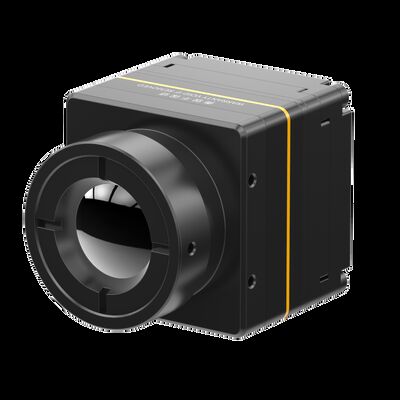

Mô-đun nhiệt không được làm mát siêu nhỏ gọn với ống kính 9.1 / 13 / 19mm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Nghị quyết | 384x288 / 17μm | NETD | ≤50mK |
|---|---|---|---|
| Dải quang phổ | 8 ~ 14μm | Kích cỡ | 21x22.3x15.6mm (Với ống kính 9.1mm) |
| Phạm vi nhiệt độ | -20 ℃ ~ + 550 ℃ (Có thể tùy chỉnh) | Độ chính xác nhiệt độ | ± 3 ℃ hoặc ± 3% |
| Điểm nổi bật | Mô-đun nhiệt không được làm mát với ống kính 9.1mm,Mô-đun nhiệt không được làm mát với ống kính 13mm,Mô-đun máy ảnh nhiệt với ống kính 19mm |
||
Mô tả sản phẩm
Mô-đun camera an ninh nhiệt
Mô-đun nhiệt không được làm mát để bảo mật và giám sát với ống kính 9.1 / 13 / 19mm
Mô tả Sản phẩm

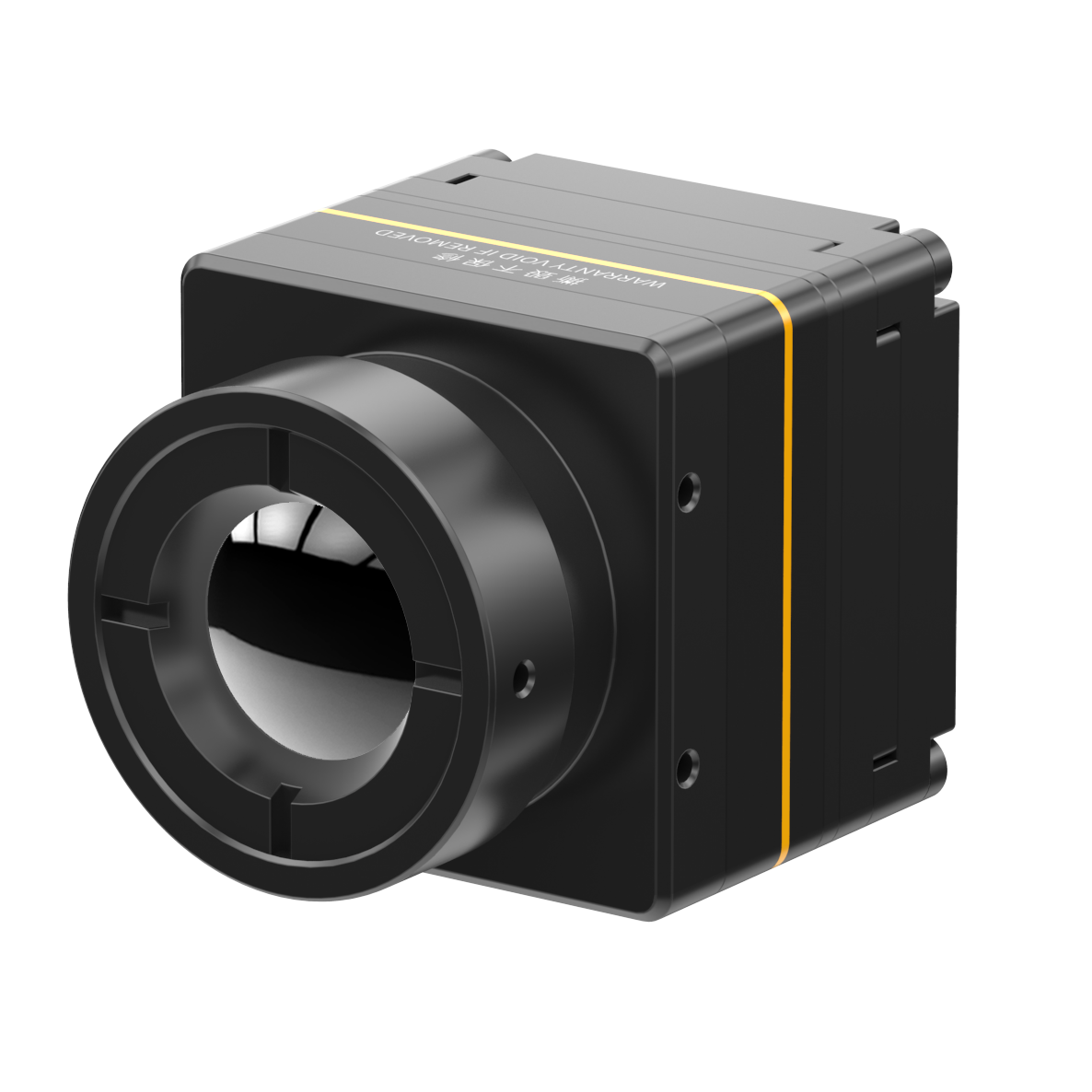

Công nghệ Cảm biến Toàn cầu (GST) đã từng tung ra một mô-đun nhiệt COIN417 với cấu trúc siêu nhỏ gọn, gần bằng đồng xu một đô la. Bây giờ, đây là một thế hệ mới: Mô-đun nhiệt không được làm mát COIN417G2.Không chỉ cập nhật về cấu trúc mà còn là những nâng cấp về hiệu suất toàn diện.
Lõi hồng ngoại GST COIN417G2 sử dụng phiên bản mới nhất của đầu dò hồng ngoại cấp sóng TEC-less GST417W.Bằng cách nhấn mạnh chức năng, tính khoa học và sự tiện lợi làm trung tâm và mục đích của thiết kế hơn là vẻ ngoài, phiên bản mới chú trọng nhiều hơn đến hiệu suất.Phần thân giảm bớt phần xếp chồng lên nhau với cấu trúc tổng thể ngắn gọn hơn.
Nó tích hợp đầu dò hình ảnh hồng ngoại 400x300 @ 17μm wafer level pack (WLP), mạch xử lý tín hiệu hiệu suất cao và thuật toán xử lý hình ảnh.
Mô-đun hồng ngoại COIN417G2 có tính năng trình chiếu hình ảnh nhiệt sắc nét và rõ ràng, kích thước nhỏ gọn và chi phí thấp.Nó cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20 ℃ ~ 550 ℃ để đo nhiệt độ công nghiệp.
Những đặc điểm chính
- Kích thước nhỏ: 25.4x25.4x29.3mm (với ống kính 9.1mm)
- Trọng lượng nhẹ: 29g ± 3g (với ống kính 9.1mm)
- NETD≤40mk điển hình
- Chất lượng hình ảnh nâng cao
- Sự tiêu thụ ít điện năng
- Phát triển và hội nhập nhanh chóng
Thông số sản phẩm
| Mô hình | COIN417G2 / R |
| Hiệu suất máy dò hồng ngoại | |
| Vật tư | VOx |
| Nghị quyết | 400 × 300 |
| Pixel Pitch | 17μm |
| Dải quang phổ | 8μm ~ 14μm |
| NETD điển hình | ≤40mK |
| Đang xử lý hình ảnh | |
| Tỷ lệ khung hình | 50Hz / 30Hz / 25Hz |
| Thời gian khởi động | 3 giây |
| Video tương tự | PAL / NTSC |
| Video kĩ thuật số | RAW / YUV / BT656 |
| Thuật toán hình ảnh | Hiệu chỉnh không đồng nhất (NUC) Giảm nhiễu 3D (3DNR) Giảm nhiễu 2D (DNS) Nén dải động (DRC) Tăng cường cạnh (EE) |
| Zoom kỹ thuật số | Thu phóng liên tục 1X ~ 8X, Kích thước bước 1/8 (Đầu ra YUV) |
| Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
| Phần mềm PC | |
| Phần mềm ICC | Điều khiển mô-đun và hiển thị video |
| Đặc điểm kỹ thuật điện | |
| Giao diện bên ngoài tiêu chuẩn | 50Pin_HRS: DF40C-50DP-0,4V (51), (HRS, Nam) |
| Bảng mở rộng USB | Loại-C |
| Phương thức giao tiếp | TTL-232 / USB2.0 |
| Giao diện video kỹ thuật số | CMOS8 / CMOS16 / LVDS / USB2.0 |
| Cung cấp hiệu điện thế | 4 ~ 5.5V |
| Mức tiêu thụ điện năng điển hình | 0,7W |
| Đo nhiệt độ | |
| Nhiệt độ hoạt động | -10 ℃ ~ + 50 ℃ |
| Phạm vi đo nhiệt độ | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃;Hỗ trợ tùy chỉnh và mở rộng |
| Đo nhiệt độ chính xác | Lớn hơn ± 3 ℃ hoặc ± 3% |
| Đo nhiệt độ khu vực | Hỗ trợ giá trị tối đa, tối thiểu và trung bình của nhiệt độ khu vực đầu ra |
| SDK | Windows / Linux / ARM;Đạt được phân tích và chuyển đổi luồng video từ màu xám sang nhiệt độ |
| Tính chất vật lý | |
| Kích thước (mm) | 25,4 × 25,4 × 29,3 (Với ống kính 9,1mm) 25,4 × 25,4 × 41,2 (Với ống kính 13mm) 25,4 × 25,4 × 40 (Với ống kính 19mm) |
| Trọng lượng | 29g ± 3g (Với ống kính 9.1mm) 42g ± 3g (Với ống kính 13mm) 44g ± 3g (Với ống kính 19mm) |
| Khả năng thích ứng với môi trường | |
| Nhiệt độ hoạt động | -40 ℃ ～ + 70 ℃ |
| Nhiệt độ bảo quản | -45 ℃ ～ + 85 ℃ |
| Độ ẩm | 5% ~ 95%, không ngưng tụ |
| Rung động | 5,35grms, 3 trục |
| Sốc | Sóng nửa sin, 40g / 11ms, 3 trục, 6 hướng |
| Chứng chỉ | ROHS2.0 / ĐẠT |
| Quang học | |
| Ống kính tùy chọn | Nhiệt cố định: 9.1mm / 13mm / 19mm |
| Mức độ bảo vệ | IP67 |
Ứng dụng công nghiệp
Mô-đun nhiệt COIN417G2 được sử dụng trong Nhiệt kế, Giám sát an ninh, Cứu hỏa & Cứu hộ, Ngoài trời, AIoT, Phần cứng thông minh, Tải trọng UAV, ADAS, v.v.
Nhiều loại ống kính có sẵn
Câu hỏi thường gặp
1. Nhiệt kế hồng ngoại là gì?
Thermography là một công nghệ mới và hiệu quả của phương pháp chẩn đoán không xâm lấn dựa trên phát hiện nhiệt độ bề mặt vật thể.Bức xạ hồng ngoại (IR) phát ra từ một vật thể được ghi lại và hiển thị dưới dạng bản đồ phân bố nhiệt độ.
2. Máy đo nhiệt độ hồng ngoại có thể được sử dụng để làm gì?
Hình ảnh nhiệt hồng ngoại có thể được sử dụng để thực hiện kiểm tra tại nhà, xác định các lỗi cấu trúc, lỗi điện, lỗi cơ học, thay đổi sinh lý ở người và động vật, v.v.
3. Ưu điểm của phương pháp đo nhiệt hồng ngoại là gì?
Đối với kiểm tra không phá hủy, việc kiểm tra đơn giản, đáp ứng nhanh mà không bị hư hỏng, giúp tiết kiệm chi phí, tăng hiệu quả công việc, giảm hao mòn nhân lực và thiết bị.
Đối với máy đo nhiệt độ y tế, rất hiệu quả để tìm ra các vấn đề tiềm ẩn trong cơ thể con người, an toàn 100% không gây đau và bức xạ, là một công cụ lý tưởng để tầm soát sức khỏe sớm.
