Mô-đun máy ảnh hồng ngoại độ phân giải 640 × 512 với độ nhạy ≤ 25mK và tiêu thụ điện cực thấp
| Nguồn gốc | Vũ Hán, tỉnh Hồ Bắc, Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | iTL612 CỘNG VỚI |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | Có thể thương lượng |
| Điều khoản thanh toán | T/T |
Thông tin chi tiết sản phẩm
| Nghị quyết | 640x512 / 12μm | NETD điển hình | 25mK |
|---|---|---|---|
| Dải quang phổ | 8 ~ 14μm | Video số | RAW/YUV/Ma trận-TEMP |
| Giao diện truyền thông | TTL-232/USB2.0 | Tốc độ khung hình kỹ thuật số | 25/30/50Hz |
| Làm nổi bật | Máy ảnh hồng ngoại máy bay không người lái ITL612R,Mô-đun máy ảnh hồng ngoại máy bay không người lái |
||
Mô tả sản phẩm

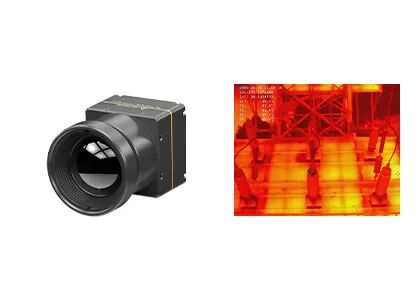

640×512 Infrared Camera Module for Electricity Power Inspection (Mô-đun camera hồng ngoại để kiểm tra điện năng)
Hình ảnh nhiệt độ cao độ phân giải
Định nghĩa lại những gì có thể trong hình ảnh nhiệt nhỏ gọn. với độ nhạy ≤25 mK, xử lý hình ảnh thế hệ tiếp theo,và hỗ trợ đa giao diện (MIPI), USB, LVDS, và nhiều hơn nữa), nó cung cấp độ rõ ràng không thể sánh được trong gói nhẹ nhất chỉ với 0,65W. Tích hợp chưa bao giờ dễ dàng như vậy.
Các đặc điểm chính
- Mức độ nhẹ và tải trọng tối thiểu:Kích thước siêu thu nhỏ: 17,3 × 17,3 × 24,2 mm (bao gồm ống kính 9,1 mm); Trọng lượng cực nhẹ: 13,7 ± 0,5 g (bao gồm ống kính 9,1 mm); Tiêu thụ điện cực thấp: Tối thiểu 0,65W
- Được trang bị bởi ApexCore, nhạy cảm hơn và rõ ràng hơn:Được phát triển dựa trên máy dò hồng ngoại ApexCore thế hệ tiếp theo, với độ nhạy nhiệt thấp đến ≤ 25 mK; Cải thiện với các thuật toán xử lý hình ảnh thế hệ tiếp theo để hình ảnh rõ ràng hơn
- Phát triển dễ dàng và tích hợp liền mạch:Nhiều tùy chọn ống kính có sẵn để phù hợp với các kịch bản ứng dụng khác nhau; Hỗ trợ nhiều giao diện đầu ra hình ảnh: DVP8, LVDS, MIPI, USB 2.0, và BT.656; đầu ra dữ liệu RAW/YUV/Matrix-TEMP với điều khiển cổng hàng loạt
Thông số kỹ thuật sản phẩm
| Mô hình | iTL612PLUS |
|---|---|
| Chỉ số của máy dò IR | |
| Vật liệu nhạy cảm | VOx |
| Nghị quyết | 640×512 |
| Kích thước pixel | 12μm |
| Phản ứng quang phổ | 8μm ~ 14μm |
| NETD điển hình | ≤ 25mK |
| Xử lý hình ảnh | |
| Tỷ lệ khung hình số | 25/30Hz/50Hz |
| Thời gian khởi động | ≤ 6s |
| Video số | RAW/YUV/Matrix-TEMP |
| Thuật toán hình ảnh | NUC/3DNR/DNS/DRC/EE |
| Hiển thị hình ảnh | 10 (Mắc nóng/ Trắng nóng/ Màu giả) |
| Máy điện | |
| Giao diện bên ngoài tiêu chuẩn | Giao diện 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| Giao diện bên ngoài MIPI | 34Pin_Panasonic Connector Interface: AXE634124 |
| Giao diện truyền thông | TTL-232/USB2.0 |
| Giao diện video kỹ thuật số | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Điện áp cung cấp | 4.2-5.5V |
| Tiêu thụ năng lượng điển hình | 0.65W |
| Máy móc | |
| Kích thước (bao gồm ống kính) | 17.3×17.3×24.2 (cấu kính 9,1mm) 17.3 × 17.3 × 30.2 (13mm ống kính) 17.3×17.3×38 (24mm ống kính) 17.3×17.3×54 (45mm ống kính) |
| Trọng lượng (bao gồm ống kính) | 13.7±0.5g (cấu kính 9,1mm) 17.9±0.5g (13mm ống kính) 27.3±0,5g (24mm ống kính) 51±0,5g (45mm ống kính) |
| Khả năng thích nghi với môi trường | |
| Nhiệt độ hoạt động | -40°C~+70°C |
| Nhiệt độ lưu trữ | -45°C~+85°C |
| Độ ẩm | 5% ~ 95%, không ngưng tụ |
| Vibration (sự rung động) | 5.35g, rung động ngẫu nhiên, 3 trục |
| Tác động | Half sinus Wave, 30g/11ms, hướng va chạm X axis, 3 lần |
| Chứng nhận | RoHS2.0/REACH |
| Kính quang học | Trọng tâm cố định Athermal: 9.1/13/24/45mm |
Ứng dụng công nghiệp
Mô-đun máy ảnh nhiệt iTL612 PLUS có thể được sử dụng cho chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động và nhiều hơn nữa.
Lợi ích của chúng ta
- Dòng sản phẩm toàn diện:Một loạt các định dạng sản phẩm bao gồm các máy dò hồng ngoại, lõi máy ảnh và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau
- Loại sản phẩm phong phú:Sự kết hợp của nhiều độ phân giải mảng, kích thước pixel, băng sóng và tùy chọn ống kính cung cấp sự linh hoạt hơn cho các ứng dụng đa dạng
- Hiệu suất xuất sắc:Clear imaging, compact size, low power consumption, high sensitivity, and strong reliability - được thiết kế để hoạt động dưới một loạt các thách thức môi trường
- Tích hợp dễ dàng:Nhiều tùy chọn giao diện làm cho sự tích hợp đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng
Câu hỏi thường gặp
Hình ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, tất cả các vật thể có nhiệt độ cao hơn không tuyệt đối (-273 ° C) có thể phát xạ tia hồng ngoại.Bằng cách sử dụng máy dò camera hồng ngoại để đo sự khác biệt nhiệt độ bức xạ hồng ngoại giữa chính mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.
Máy phát hiện hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại phát ra từ mục tiêu đi vào phạm vi cảm biến của máy dò nhiệt,sau đó máy dò hồng ngoại chuyển đổi tín hiệu bức xạ cường độ khác nhau thành tín hiệu điện tương ứng, và sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể quan sát được bằng mắt thường.
Lợi thế của các máy dò hồng ngoại làm mát là gì?
Máy phát hiện phẳng tiêu cự hồng ngoại làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi máy phát hiện dewar cooler (ddc).Nó có độ nhạy cao và có thể phân biệt sự khác biệt nhiệt độ tinh tế hơn so với máy dò hồng ngoại không làm mátNó có thể phát hiện, xác định và nhận ra các vật thể ở một khoảng cách rất xa, hơn 10 km.Cấu trúc của máy dò làm mát là rất phức tạp, dẫn đến một chi phí tương đối cao hơn máy dò không làm mát.
