Lõi camera nhiệt 400x300 / 17μm Tích hợp trong Camera an ninh nhiệt để giám sát
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xKiểu | Mô-đun máy ảnh không được làm mát | NETD | < 30 triệu |
---|---|---|---|
Nghị quyết | 400x300 / 17μm | Mức tiêu thụ điện năng điển hình | < 1,1W |
Tỷ lệ khung hình | 9Hz / 25Hz / 30Hz / 50Hz / 60Hz | Cân nặng | ≤77g |
Điểm nổi bật | Lõi máy ảnh nhiệt 400x300,Quan sát cá nhân hóa lõi máy ảnh nhiệt |

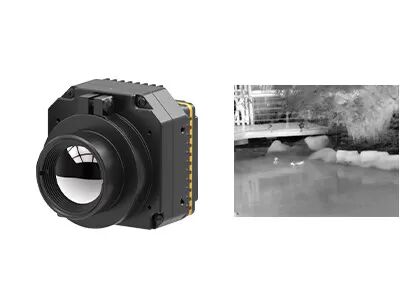

Lõi camera nhiệt 400x300 / 17μm Tích hợp trong Camera an ninh nhiệt để giám sát
PLUG417 là một trong những mô-đun cảm biến hình ảnh nhiệt không được làm mát của dòng PLUG được phát triển bởi Global Sensor Technology (GST).
Bao gồm cảm biến hình ảnh nhiệt 400x300 / 17µm, đầy đủ các linh kiện quang học, mạch xử lý tín hiệu và thuật toán xử lý hình ảnh độc đáo, mô-đun cảm biến hồng ngoại PLUG417 đảm bảo hình ảnh rõ ràng, chất lượng mượt mà và hiệu suất vượt trội.
Mô-đun camera cảm biến nhiệt PLUG417 cung cấp nhiều giao diện phổ biến trong ngành để dễ dàng cắm và tích hợp vào camera hồng ngoại OME.Chúng tôi có một số giải pháp hình ảnh nhiệt thành công được áp dụng vào nhiều ứng dụng.
Global Sensor Technology là nhà cung cấp cảm biến đầu dò hồng ngoại và lõi camera nhiệt OEM.Chúng tôi có hơn 10 năm kinh nghiệm trong ngành công nghiệp hình ảnh nhiệt hồng ngoại.Chúng tôi có đội ngũ dịch vụ sau bán hàng chuyên nghiệp để cung cấp cho khách hàng câu trả lời chuyên nghiệp.Đối với bất kỳ câu hỏi hoặc vấn đề, xin vui lòng liên hệ với chúng tôi bất cứ lúc nào, chúng tôi sẽ có mặt trong lần đầu tiên để giải đáp cho bạn.
- NETD <30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp & Plug-in dễ dàng
- Chất lượng hình ảnh và chi tiết rõ ràng
- Khả năng thích ứng với môi trường mạnh mẽ
Người mẫu | PLUG417 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 400x300 |
Pixel Pitch | 17μm |
Dải quang phổ | 8 ~ 14μm |
NETD | <30 triệu k |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 9Hz / 25Hz / 30Hz / 50Hz / 60Hz |
Thời gian khởi động | <10 giây |
Video tương tự | PAL / NTSC |
Video kĩ thuật số | RAW / YUV / BT656 / LVDS |
Thành phần mở rộng | USB / Camerlink |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | Thu phóng liên tục 1 ~ 8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200b / giây |
Cung cấp hiệu điện thế | 4,5 ~ 6V |
Mức tiêu thụ điện năng điển hình | <1,1W |
Tính chất vật lý | |
Kích thước (mm) | 44,5mmx44,5mmx36,6mm |
Cân nặng | ≤77g |
Thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ° C ~ + 70 ° C |
Nhiệt độ bảo quản | -45 ° C ~ + 85 ° C |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng |
Quang học | |
Ống kính tùy chọn | Tiêu cự cố định Athermal: 7,5mm / 13mm / 19mm / 25mm / 35mm / 50mm / 60mm / 100mm Ống kính có động cơ: 75mm / 100mm / 150mm Zoom quang học liên tục: 30-150mm |
Mô-đun camera nhiệt PLUG417 được sử dụng rộng rãi trong An ninh và Giám sát, Ngoài trời, Cứu hộ theo luật, Chữa cháy và Cứu hộ, ADAS, UAV Payloads, v.v.
1. Microbolometer mảng mặt phẳng tiêu không được làm mát hoạt động như thế nào?
Bằng cách sử dụng nguyên lý của hiệu ứng nhiệt bức xạ hồng ngoại, đầu báo hồng ngoại không được làm mát chuyển đổi năng lượng bức xạ hồng ngoại thành nhiệt năng với vật liệu hấp thụ tia hồng ngoại, do đó nhiệt độ của vật liệu nhạy cảm tăng lên.Sau đó, một thông số vật lý nhất định của vật liệu nhạy cảm sẽ thay đổi tương ứng và chuyển đổi thành tín hiệu điện hoặc tín hiệu ánh sáng nhìn thấy thông qua một cơ chế chuyển đổi nhất định được thiết kế để nhận ra việc phát hiện đối tượng.
2. Ưu điểm của đầu báo hồng ngoại không được làm mát là gì?
Máy dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần thiết bị Tích hợp Bộ làm mát Dewar (IDCA) và có thể hoạt động ở nhiệt độ phòng.Nó có ưu điểm là khởi động nhanh, tiêu thụ điện năng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ cao, chi phí thấp, v.v.Mặc dù độ nhạy của máy dò mặt phẳng tiêu hồng ngoại không được làm mát không tốt bằng máy dò hồng ngoại được làm mát, nhưng sau nhiều năm phát triển, hiệu suất chi phí của nó rõ ràng là tốt hơn máy dò được làm mát, có triển vọng ứng dụng rộng rãi hơn.
