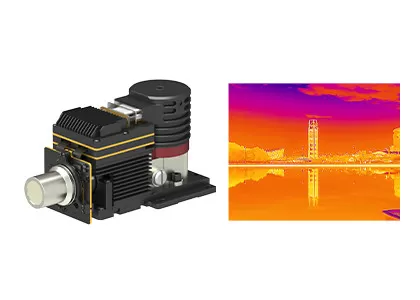

640x512 15μm Mô-đun máy ảnh nhiệt T2SL LWIR Độ phân giải cao GAVIN615L

  • 640x512 15μm T2SL LWIR Thermal Camera Module High Resolution GAVIN615L
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình GAVIN615L
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 / 15μm NETD ≤25mK
Dải quang phổ 7,7 ~ 9,5μm LW Kích thước 155x67x80mm
Công nghệ Hồng ngoại Vật liệu T2SL
Điểm nổi bật

Mô-đun máy ảnh nhiệt T2SL

,

Mô-đun máy ảnh nhiệt GAVIN615L
Để lại lời nhắn
Mô tả sản phẩm
GST GAVIN615L



Mô-đun hình ảnh nhiệt làm mát T2SL LWIR có độ phân giải cao GAVIN615L 640x512 / 15µm



Mô tả Sản phẩm



GAVIN615L là một mô-đun hình ảnh nhiệt sóng dài được làm mát được phát triển bởi Global Sensor Technology (GST).Nó bao gồm một đầu dò T2SL LWIR IR độ phân giải cao 640x512 / 15µm với bộ làm lạnh RS058, thiết bị điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng được nhúng để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.



GAVIN615L hoạt động trong dải quang phổ 7,7 ~ 9,5μm, với hiệu suất cao trong điều kiện khí hậu cát hoặc bụi và sẽ không bị ảnh hưởng bởi ánh sáng mặt trời nhấp nháy hoặc bất kỳ ngọn lửa nhiệt độ cao nào.



Những đặc điểm chính



- Đáp ứng nhu cầu phát hiện tầm xa

- Độ nhạy cao

- Phát hiện phạm vi dài

- Tích hợp dễ dàng vào hệ thống

- Giao diện DVP / Cameralink, Đầu ra hình ảnh RAW / YUV

- Có sẵn nhiều loại ống kính zoom quang học liên tục



Thông số sản phẩm



Người mẫu GAVIN615L
Hiệu suất máy dò hồng ngoại
Nghị quyết 640x512
Pixel Pitch 15μm
Cryocooler RS058
Dải quang phổ 7.7μm ~ 9.5μm LW
Thời gian làm mát (20 ° C) ≤7 phút
NETD (20 ° C) ≤25mK
Đang xử lý hình ảnh
Tỷ lệ khung hình 50Hz / 100Hz
Chế độ làm mờ Tuyến tính / Biểu đồ / Hỗn hợp
Zoom kỹ thuật số × 1 / × 2 / × 4
Hướng hình ảnh Theo chiều ngang / dọc / Lật theo đường chéo
Thuật toán hình ảnh NUC / AGC / IDE
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn J30JZ 25 chân
Video tương tự PAL
Video kĩ thuật số 16bit RAW / YUV: Đầu ra DVP / Cameralink 16bit
Đồng bộ hóa bên ngoài Đồng bộ hóa ngoài khung: Mức RS422
Liên lạc RS422, 115200b / giây
Nguồn cấp 20 ~ 28VDC
Tiêu thụ điện năng ổn định 14W
Kích thước (mm) 155 × 67 × 80
Cân nặng ≤900g
Nhiệt độ hoạt động -40 ° C ~ + 60 ° C
Độ lớn rung Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần
Ống kính quang học
Ống kính tùy chọn Thu phóng cố định: 25mm / F2



Ứng dụng công nghiệp



Mô-đun camera hồng ngoại làm mát GAVIN615L được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



640x512 15μm Mô-đun máy ảnh nhiệt T2SL LWIR Độ phân giải cao GAVIN615L 0



Triển lãm

640x512 15μm Mô-đun máy ảnh nhiệt T2SL LWIR Độ phân giải cao GAVIN615L 1



Câu hỏi thường gặp



1. Làm thế nào để chọn độ phân giải đầu báo hồng ngoại thích hợp?
Nó phụ thuộc vào nhu cầu thực tế và ứng dụng sản phẩm của bạn mà giá cả cũng là một yếu tố cần được quan tâm.Nếu chất lượng hình ảnh không cao, bạn có thể chọn đầu báo hồng ngoại có độ phân giải thấp, chẳng hạn như 120x90, 256x192, 400x300.Nếu bạn cần một hình ảnh rất rõ ràng cho một số mục đích đặc biệt, chẳng hạn như giám sát từ xa, bạn có thể chọn đầu dò hồng ngoại có độ phân giải cao 1280x1024.



2. Làm thế nào để chọn đúng màu giả cho hình ảnh nhiệt?
- Màu trắng xám phù hợp hơn với mục tiêu có nhiệt độ chênh lệch nhỏ
- Màu đỏ và xanh dương phù hợp hơn với cảnh cần tìm ra điểm có vấn đề.
- Màu đỏ sắt là bảng màu tiêu chuẩn của ngành điện lực.
Lưu ý: bất kể bạn chọn bảng màu nào, nhiệt độ nhiệt sẽ không thay đổi chút nào.



3. Làm thế nào để chọn một ống kính máy ảnh nhiệt hồng ngoại phù hợp?
- Ống kính tiêu chuẩn có thể đáp ứng các mục tiêu bình thường với khoảng cách thích hợp
- Đối với ống kính tele, nó phù hợp với các mục tiêu tương đối nhỏ và cần được quan sát từ khoảng cách xa
- Để nhìn rõ hơn chi tiết vật thể ở khoảng cách gần, ống kính góc rộng sẽ tốt hơn.
- Ống kính macro dùng để nhìn mục tiêu rất nhỏ ở khoảng cách gần, chẳng hạn như mạch chip.
