Mô-đun hình ảnh nhiệt hồng ngoại MCT MWIR Tích hợp dễ dàng 640x512 / 15μm

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS615B
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 / 15μm NETD ≤18mK
Dải quang phổ 3,7 ~ 4,8μm Kích thước 122x88x59mm
Điểm nổi bật

Mô-đun hình ảnh nhiệt hồng ngoại MWIR

,

Mô-đun hình ảnh nhiệt hồng ngoại 640x512

,

Mô-đun nhiệt MWIR 15μM

Để lại lời nhắn
Mô tả sản phẩm

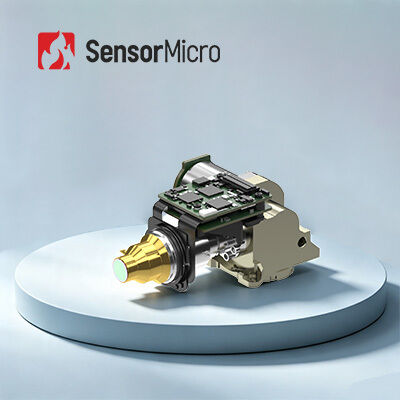

Lõi máy ảnh nhiệt làm mát EYAS615B



Tích hợp dễ dàng Mô-đun nhiệt hồng ngoại làm mát MCT MWIR 640x512 / 15μm với Bộ làm lạnh RS046



Mô tả Sản phẩm



Mô-đun AD làm mát dòng EYAS có chức năng tiền khuếch đại để chuyển đổi tín hiệu tương tự từ các đầu dò IR được làm mát thành đầu ra luồng video kỹ thuật số.Nó có sẵn với các định dạng độ phân giải khác nhau và các dải sóng khác nhau.EYAS615B là một thành viên của gia đình EYAS với đầu dò hồng ngoại 640x512 @ 15μm MWIR và tích hợp bộ làm lạnh RS046.



Bo mạch tiệm cận đi kèm với EYAS615B giúp khách hàng OEM dễ dàng thực hiện kiểm tra chấp nhận nhanh đối với máy dò GST, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của họ đối với các mô-đun và sản phẩm hoàn chỉnh dựa trên máy dò hồng ngoại được làm mát.



Global Sensor Technology là nhà cung cấp đầu báo hồng ngoại và nhà sản xuất lõi nhiệt hồng ngoại OEM cung cấp cho khách hàng các giải pháp hình ảnh nhiệt hiệu quả và hoàn thiện khác nhau.



Những đặc điểm chính



- Dễ dàng phát triển và tích hợp

- Đầu ra giao diện Cameralink Dữ liệu thô 16bit, Điều khiển cổng nối tiếp

- Cấu trúc tích hợp, kích thước phù hợp với máy dò

- Nguồn cung cấp đơn 5V

- Có khả năng bắt mục tiêu di chuyển tốc độ cao



Thông số sản phẩm



Người mẫu EYAS615B
Hiệu suất máy dò hồng ngoại
Nghị quyết 640x512
Pixel Pitch 15μm
Cryocooler RS046
Dải quang phổ 3,7μm ~ 4,8μm MW
Thời gian làm mát (25 ° C) ≤5,5 phút
NETD tối ưu (20 ° C) ≤18mK
Chế độ làm việc
Tỷ lệ khung hình 1 ~ 50Hz có thể điều chỉnh
Chế độ làm việc Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn QSH 60pin
Video kĩ thuật số Cameralink: Xuất dữ liệu thô 16bit
Đồng bộ hóa bên ngoài CC1: Đồng bộ hóa bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC
Liên lạc Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây
Nguồn cấp Bảng điều khiển hình ảnh 1 kênh: 5V
1 kênh Cryocooler: 12V
Tiêu thụ điện năng ổn định 8W
Kích thước (mm) 122 × 88 × 59
Cân nặng ≤400g
Nhiệt độ làm việc -40 ° C ~ + 60 ° C
Độ lớn rung Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần



Ứng dụng công nghiệp



Mô-đun ảnh nhiệt EYAS615B được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



Mô-đun hình ảnh nhiệt hồng ngoại MCT MWIR Tích hợp dễ dàng 640x512 / 15μm 0



Triển lãm



Mô-đun hình ảnh nhiệt hồng ngoại MCT MWIR Tích hợp dễ dàng 640x512 / 15μm 1

Câu hỏi thường gặp



1. Ưu điểm của đầu báo hồng ngoại không được làm mát là gì?

Máy dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần thiết bị làm mát, nó có thể hoạt động ở nhiệt độ phòng và có ưu điểm là khởi động nhanh, tiêu thụ điện năng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ cao, giá thành thấp, v.v.



2. Những lưu ý chính về máy dò hồng ngoại / mô-đun nhiệt cho ứng dụng của bạn là gì?

--- Độ phân giải máy dò

--- Kích thước pixel

--- NETD

--- Chất lượng hình ảnh

--- Các tùy chọn ống kính

--- Công suất tiêu thụ

--- Kích thước và trọng lượng

--- Giao diện cơ và điện

---Ngân sách
