xCông suất làm mát | (@ 100K @ 20 ℃) > 400mW | Tiêu thụ điện năng ổn định | <3,5W (130mW @ 100K @ 20 ° C) |
---|---|---|---|
nhiệt độ làm việc | -45 ℃ ~ + 85 ℃ | Kích thước | 45x34x67mm |
trọng lượng | < 250g | MTTF | > 10000 giờ |
Điểm nổi bật | Cụm làm mát Dewar tích hợp tách rời,Lắp ráp máy làm mát Dewar tích hợp RS046H |

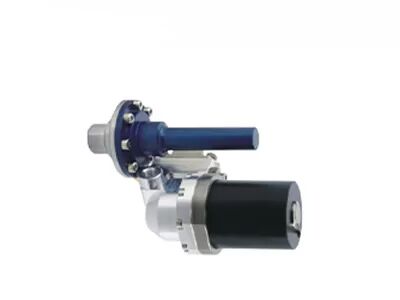

RS046H 400mW Split Rotary Stirling Cryocooler cho đầu dò hồng ngoại được làm mát
RS046H là phiên bản tách rời của bộ làm mát khuấy quay RS046 được phát triển bởi Công nghệ Cảm biến Toàn cầu (GST).Với cấu trúc máy nén tương tự RS046, bộ chia định dạng RS046H thậm chí còn có kích thước nhỏ hơn.
Ngón tay lạnh trong bộ làm mát sương RS046H có đường kính tương tự như trong bộ làm mát RS046 nhưng chiều dài ngắn hơn.Hưởng lợi từ thiết kế tách rời của máy nén và ngón tay lạnh, hệ thống hồng ngoại tích hợp RS046H rất linh hoạt trong thiết kế đặc biệt.Hơn nữa, bản thân máy dò được làm mát được tách ra khỏi nguồn rung, cho phép RS046H tối ưu trong ứng dụng yêu cầu độ rung tốt hơn và các điều kiện đặc biệt.
Do trọng lượng nhẹ, thu nhỏ và tiêu thụ điện năng thấp, bộ làm mát lạnh dễ dàng được tích hợp vào các sản phẩm đầu cuối khác nhau, điều này có thể giảm đáng kể chi phí và đáp ứng các nhu cầu tùy chỉnh khác nhau của khách hàng.
- MTTF>10000 giờ
- Công suất làm mát: (@100K@20℃)>400mW
- Thời gian làm mát: <5 phút(110J@100K@20℃)
- Kích thước nhỏ
- Tiếng ồn thấp
- Mưc tiêu thụ thâp
Người mẫu | RS046H |
Loại hình | Split Rotary Cryocooler |
MTTF | >10000 giờ |
Kích thước (mm) |
45×34×67 Φ38×70 |
Trọng lượng | <250g |
Công suất làm mát | (@100K@20°C)>400mW |
Nhiệt độ làm việc | -45°C ~ +85°C |
Nhiệt độ bảo quản | -56°C~ +85°C |
Thông số kỹ thuật môi trường | SỮA-STD-810 |
Điện áp đầu vào | 24-32VDC |
Tiêu thụ điện tối đa | <12W |
Tiêu thụ điện năng ổn định | <3,5W (130mW@100K@20°C) |
Thời gian làm mát | <5 phút (110J@100K@20°C) |
Kích thước ngón tay lạnh | Φ6,4mm |
Thiết bị điện tử | Bên ngoài |
Phương pháp tích hợp | IDDCA |
Bộ làm mát sương tích hợp RS046H được sử dụng để cung cấp môi trường đông lạnh cho các máy dò hồng ngoại được làm mát.
1. Hình ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật thể có nhiệt độ cao hơn độ không tuyệt đối (- 273℃) đều có thể phát ra tia hồng ngoại.Bằng cách sử dụng máy dò camera hồng ngoại để đo chênh lệch nhiệt độ bức xạ hồng ngoại giữa chính mục tiêu và nền, bạn có thể thu được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.
2. Đầu báo hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra đi vào phạm vi cảm biến của máy dò nhiệt, sau đó máy dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua quá trình khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại mà máy có thể quan sát được. mắt thường.
3. Ưu điểm của đầu báo hồng ngoại được làm mát là gì?
Máy dò mặt phẳng tiêu hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát sương của máy dò (ddc).Nó có độ nhạy cao và có thể phân biệt chênh lệch nhiệt độ tinh tế hơn so với máy dò hồng ngoại không được làm lạnh.Nó có thể phát hiện, xác định và nhận dạng các vật thể ở phạm vi rất xa, cách xa hơn mười km.Cấu tạo của detector làm lạnh rất phức tạp dẫn đến giá thành tương đối cao so với detector không làm lạnh.
