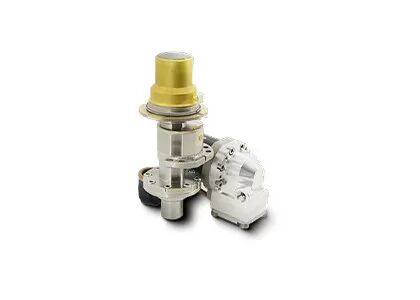

Máy dò hồng ngoại làm mát bằng nhiệt 640x512 15µm để tích hợp nhanh và Máy dò hồng ngoại FPA làm mát

  • HOT Cooled Infrared Detector 640x512 15μm for Fast Integration and Cooled FPA Infrared Detector
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình C615H
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Vật liệu T2SL Nghị quyết 640x512/15μm
NETD 20mK(F2/F4) Dải quang phổ 3,7 ~ 4,8μm MW
Nhiệt độ hoạt động -45oC~+71oC Tối đa. Tốc độ khung hình 100Hz
Làm nổi bật

Máy dò Ir MCT chuyên nghiệp

,

Máy dò MCT Ir được làm mát

,

Máy dò Ir MCT 320x256
Để lại lời nhắn
Mô tả sản phẩm
Mô tả sản phẩm

Được thiết kế dựa trên công nghệ cảm biến Type-II Superlattice tiên tiến kết hợp với thiết kế bộ làm lạnh tuyến tính tối ưu, máy dò hồng ngoại làm mát C615H HOT có độ phân giải 640×512 và kích thước điểm ảnh 15 μm. Bằng cách nâng nhiệt độ hoạt động của mảng mặt phẳng tiêu điểm lên 150 K trong khi vẫn duy trì hiệu suất cao cấp, nó mang lại lợi thế SWaP hàng đầu trong phân khúc — kích thước nhỏ gọn, trọng lượng nhẹ 235 g và chỉ tiêu thụ điện năng ổn định 3 W. Tự hào với chu kỳ làm mát nhanh 2,5 phút và tuổi thọ MTTF tối thiểu 25.000 giờ, bộ làm lạnh và bình chân không thu nhỏ của nó cho phép tích hợp linh hoạt, đáp ứng nhu cầu thị trường về các giải pháp hình ảnh nhiệt mạnh mẽ với chi phí sở hữu tổng thể thấp.

Tính năng chính
Thiết kế tối ưu SWaP
  • Kích thước bình chân không: φ33 × 37,5 × 70 mm; Bộ làm lạnh: φ26 × 55,8 mm, cho phép tích hợp linh hoạt
  • Giảm trọng lượng xuống 235 g; tiêu thụ điện năng ổn định giảm xuống còn 3 W
Làm mát nhanh, Khởi động nhanh
  • Thời gian làm mát chỉ còn 2,5 phút
Tuổi thọ kéo dài, Hoạt động hiệu quả
  • MTTF ≥ 25.000 giờ
Thông số kỹ thuật sản phẩm
Thông số Thông số kỹ thuật
Mẫu mã C615H
Vật liệu nhạy T2SL
Độ phân giải 640×512
Kích thước điểm ảnh 15 μm
Đáp ứng phổ 3,7±0,2 μm ~ 4,8±0,2 μm
NETD điển hình 20 mK (F2/F4)
Tốc độ khung hình tối đa 100 Hz
Tốc độ điểm ảnh hiệu dụng ≥99,76%
Không đồng nhất đáp ứng ≤8%
Nhiệt độ hoạt động -45℃ ~ +71℃
Bộ làm lạnh LS711H | RS028
Thời gian làm mát (23℃) ≤3 phút | ≤2,5 phút
Tiêu thụ điện năng tối đa (71℃) ≤12 W | ≤12 W
Tiêu thụ điện năng ổn định (23℃) ≤3 W | ≤3,5 W
Kích thước (mm) Bộ làm lạnh: φ26×55,8 | 86×43×57
Bình chân không: 33×37,5×70
Trọng lượng (g) ≤235 | ≤250

Lưu ý: Thông số kỹ thuật có thể thay đổi mà không báo trước. Các giá trị hiển thị cho các tùy chọn bộ làm lạnh kép được phân tách bằng dấu gạch đứng (|).

Ứng dụng công nghiệp

Máy dò hồng ngoại MWIR làm mát bằng khí lạnh C615H HOT được sử dụng rộng rãi trong nhiều lĩnh vực như NDT, Giám sát môi trường, Giám sát tầm xa, Nghiên cứu khoa học, và nhiều hơn nữa.

Về chúng tôi

Được thúc đẩy bởi nhu cầu của người dùng, SensorMicro cam kết phát triển chuyên sâu và cải tiến liên tục các sản phẩm hồng ngoại và giải pháp ứng dụng. Chúng tôi không chỉ cung cấp các sản phẩm phần cứng chất lượng cao mà còn chia sẻ kinh nghiệm ứng dụng chuyên nghiệp, cung cấp các giải pháp tùy chỉnh phù hợp với yêu cầu riêng của các ngành khác nhau. Mạng lưới dịch vụ toàn cầu của chúng tôi đảm bảo hỗ trợ kỹ thuật kịp thời và dịch vụ sau bán hàng, làm cho chúng tôi trở thành đối tác đáng tin cậy của khách hàng trên toàn thế giới.

Câu hỏi thường gặp
1. Bộ vi nhiệt điện tử mảng mặt phẳng tiêu điểm không làm mát hoạt động như thế nào?

Bằng cách sử dụng nguyên lý hiệu ứng nhiệt bức xạ hồng ngoại, bộ dò hồng ngoại không làm mát chuyển đổi năng lượng bức xạ hồng ngoại thành năng lượng nhiệt với vật liệu hấp thụ hồng ngoại, để nhiệt độ của vật liệu nhạy cảm tăng lên. Sau đó, một thông số vật lý nhất định của vật liệu nhạy cảm thay đổi tương ứng và chuyển đổi thành tín hiệu điện hoặc tín hiệu ánh sáng nhìn thấy được thông qua một cơ chế chuyển đổi nhất định được thiết kế để nhận diện đối tượng.

2. Ưu điểm của bộ vi nhiệt điện tử VOx không làm mát là gì?

Các bộ dò mặt phẳng tiêu điểm hồng ngoại không làm mát không cần thiết bị Integrated Dewar Cooler Assembly (IDCA) và có thể hoạt động ở nhiệt độ phòng. Chúng có ưu điểm là khởi động nhanh, tiêu thụ điện năng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ cao, chi phí thấp, v.v. Mặc dù độ nhạy của bộ dò mặt phẳng tiêu điểm hồng ngoại không làm mát không tốt bằng bộ dò hồng ngoại làm mát, nhưng sau nhiều năm phát triển, hiệu quả chi phí của chúng đã rõ ràng tốt hơn bộ dò làm mát, có triển vọng ứng dụng rộng rãi hơn.
