Mô-đun hình ảnh nhiệt độ độ phân giải 640x512 với mức tiêu thụ điện cực thấp và kích thước nhỏ gọn cho các thiết bị di động

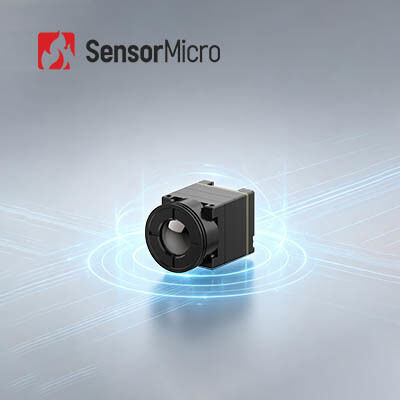

  • 640x512 Resolution Thermal Imaging Module with Ultra-Low Power Consumption and Compact Size for Portable Devices
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN612R
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán L/C,T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 / 12μm Độ chính xác nhiệt độ ±3oC hoặc ±3%
NETD điển hình 40mK Phạm vi nhiệt độ -20oC~+550oC (Có thể tùy chỉnh)
Dải quang phổ 8 ~ 14μm Kích cỡ 25,4×25,4×27,4 (Với ống kính 9,1mm)
Làm nổi bật

Mô-đun hình ảnh nhiệt 650x512

,

Mô-đun hình ảnh nhiệt UAV Payloads

,

Máy ảnh nhiệt tích hợp trên máy bay không người lái
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun hình ảnh nhiệt 650x512 được tích hợp vào thiết bị nhìn đêm di động
Tổng quan về sản phẩm
Được thiết kế cho các thiết bị chụp ảnh nhiệt di động, lõi camera hồng ngoại iTL612 PLUS vượt trội trong khả năng tối ưu hóa SWaP cực cao. Với kích thước siêu nhỏ 17,3×17,3×24,2mm và trọng lượng siêu nhẹ 13,7±0,5g (với ống kính 9,1mm tiêu chuẩn), nó giảm thiểu tải trọng cấu trúc của các thiết bị đầu cuối. Mức tiêu thụ điện năng cực thấp 0,65W dẫn đầu ngành giúp giảm mức tiêu thụ năng lượng của thiết bị một cách hiệu quả, hỗ trợ hoạt động trong thời gian dài. Mặc dù có kích thước nhỏ gọn nhưng nó sử dụng đầu dò có độ chính xác cao ApexCore 640×512/12μm và các thuật toán hình ảnh được nâng cấp, duy trì độ nhạy nhiệt cao 25mK và chất lượng hình ảnh cực rõ. Thiết kế tích hợp cao và khả năng tương thích phong phú khiến nó trở thành thành phần cốt lõi lý tưởng cho các hệ thống chụp ảnh nhiệt nhẹ, thiết bị nhìn đêm di động và thiết bị phát hiện thu nhỏ.
Các tính năng chính
Độ nhẹ chưa từng có và tải tối thiểu
  • Kích thước siêu thu nhỏ: 17,3×17,3×24,2 mm (bao gồm ống kính 9,1 mm)
  • Siêu nhẹ: 13,7 ± 0,5g (bao gồm ống kính 9,1 mm)
  • Tiêu thụ điện năng cực thấp: Thấp tới 0,65W
Được hỗ trợ bởi ApexCore, nhạy hơn và rõ ràng hơn
  • Được phát triển dựa trên máy dò hồng ngoại ApexCore thế hệ tiếp theo, có độ nhạy nhiệt thấp tới 25 mK
  • Được cải tiến với các thuật toán xử lý hình ảnh thế hệ tiếp theo để có hình ảnh rõ ràng hơn
Phát triển dễ dàng và tích hợp liền mạch
  • Nhiều tùy chọn ống kính có sẵn để phù hợp với các tình huống ứng dụng khác nhau
  • Hỗ trợ nhiều giao diện đầu ra hình ảnh: DVP8, LVDS, MIPI, USB 2.0 và BT.656
  • Đầu ra dữ liệu RAW/YUV/Matrix-TEMP với điều khiển cổng nối tiếp
Thông số sản phẩm
Người mẫu iTL612PLUS
Chỉ báo máy dò hồng ngoại
Vật liệu nhạy cảm VOx
Nghị quyết 640×512
Kích thước pixel 12μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình 25mK
Xử lý hình ảnh
Tốc độ khung hình kỹ thuật số 25/30Hz/50Hz
Thời gian khởi động 6s6s
Video kỹ thuật số RAW/YUV/Ma trận-TEMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 (Đen nóng/Trắng nóng/Màu giả)
Điện
Giao diện bên ngoài tiêu chuẩn Giao diện 30Pin_HRS: DF40C-30DP-0.4V(51)
Giao diện bên ngoài MIPI Giao diện kết nối 34Pin_Panasonic: AXE634124
Giao diện truyền thông TTL-232/USB2.0
Giao diện video kỹ thuật số DVP8/LVDS/MIPI/USB2.0/BT.656
Điện áp cung cấp 4.2-5.5V
Tiêu thụ điện năng điển hình 0,65W
Cơ khí
Kích thước (bao gồm cả ống kính) 17,3×17,3×24,2 (ống kính 9,1mm)
17,3×17,3×30,2 (ống kính 13mm)
17,3×17,3×38 (ống kính 24mm)
17,3×17,3×54 (ống kính 45mm)
Trọng lượng (bao gồm cả ống kính) 13,7±0,5g (ống kính 9,1mm)
17,9±0,5g (ống kính 13mm)
27,3±0,5g (ống kính 24mm)
51±0,5g (ống kính 45mm)
Khả năng thích ứng môi trường
Nhiệt độ hoạt động -40oC~+70oC
Nhiệt độ bảo quản -45oC~+85oC
Độ ẩm 5%~95%, không ngưng tụ
Rung 5,35g, Rung ngẫu nhiên, 3 trục
Sự va chạm Nửa sóng hình sin, 30g/11ms, Hướng tác động Trục X, 3 lần
Chứng nhận ROHS2.0/REACH
Ống kính quang học Tiêu điểm cố định Athermal: 9.1/13/24/45mm
Ứng dụng công nghiệp
Lõi camera nhiệt iTL612 PLUS có thể được sử dụng trong lĩnh vực Chữa cháy rừng, Bảo trì nguồn điện, Kiểm tra quang điện, Giám sát an ninh, Thiết bị đeo, Thiết bị di động, v.v.
Giải pháp tích hợp
Một loạt các định dạng sản phẩm bao gồm máy dò hồng ngoại, lõi camera và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau.
Sản phẩm phong phú đa dạng
Sự kết hợp nhiều độ phân giải mảng, kích thước pixel, dải sóng và tùy chọn ống kính mang lại sự linh hoạt cao hơn cho các ứng dụng đa dạng.
Hiệu suất vượt trội
Hình ảnh rõ nét, kích thước nhỏ gọn, mức tiêu thụ điện năng thấp, độ nhạy cao và độ tin cậy cao—được thiết kế để hoạt động trong nhiều thách thức về môi trường.
Tích hợp dễ dàng
Nhiều tùy chọn giao diện giúp việc tích hợp trở nên đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.
Ưu điểm của chúng tôi
  • Tùy chỉnh sản phẩm:Điều chỉnh cấu hình và điều chỉnh thuật toán để đáp ứng các yêu cầu cụ thể của ngành
  • Hỗ trợ & Đào tạo Kỹ thuật tại chỗ:Cung cấp cho khách hàng cốt lõi thiết lập hệ thống thực hành và đào tạo vận hành
  • Đổi mới chung cho các sản phẩm và thị trường mới:Hợp tác với khách hàng để cùng phát triển các giải pháp ứng dụng hồng ngoại sáng tạo
Câu hỏi thường gặp
1. Chụp ảnh nhiệt hồng ngoại là gì?
Chụp ảnh nhiệt hồng ngoại là phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về vật thể. Nó chuyển đổi bức xạ hồng ngoại vô hình thành hình ảnh nhiệt hồng ngoại nhìn thấy được với sự phân bổ nhiệt độ của bề mặt mục tiêu. Các vật thể khác nhau và thậm chí các bộ phận khác nhau của cùng một vật thể có khả năng bức xạ và cường độ phản xạ hồng ngoại khác nhau.
2. Hình ảnh hồng ngoại có thể được sử dụng để làm gì?
  • Tầm nhìn ban đêm
  • Tìm kiếm và cứu hộ
  • Kiểm tra không phá hủy
  • Phòng ngừa dịch bệnh
  • Nhiệt kế
  • An ninh & giám sát
  • chữa cháy
3. Mô-đun chụp ảnh nhiệt là gì?
Một mô-đun hình ảnh nhiệt thường bao gồm một máy dò hồng ngoại, ống kính hồng ngoại và phần cứng điện tử có phần mềm và thuật toán được nhúng. Nó là đơn vị tối thiểu của một thiết bị chụp ảnh nhiệt.
