Mô-đun máy ảnh nhiệt SWaP-C iLC212 được tối ưu hóa với ống kính 3,2mm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 256x192 | Sự tiêu thụ năng lượng | 700mW |
---|---|---|---|
Dải quang phổ | 8~14μm | cao độ pixel | 12μm |
MẠNG LƯỚI | ≤65mK | Tỷ lệ khung hình | 25Hz/30Hz |
Điểm nổi bật | Mô-đun máy ảnh nhiệt iLC212,Mô-đun máy ảnh nhiệt ống kính 3,2mm |

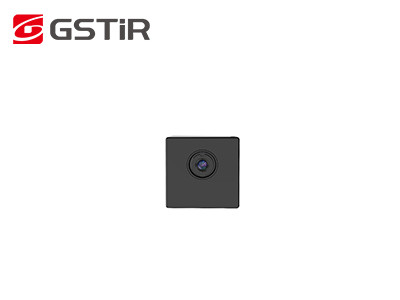

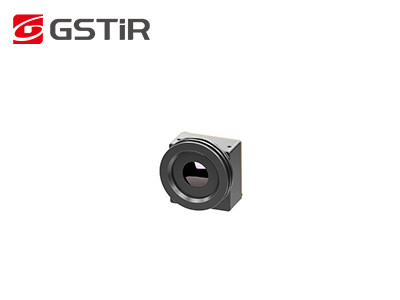

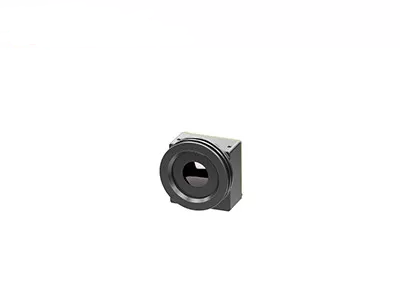

Mô-đun máy ảnh nhiệt SWaP-C iLC212 được tối ưu hóa với ống kính 3,2mm
Mô-đun hình ảnh hồng ngoại không được làm mát iLC212 tích hợp đầu dò hồng ngoại gói mặt phẳng tiêu điểm (WLP) 256x192 / 12μm và có thể thu được phổ hồng ngoại sóng dài (LWIR) trong khoảng từ 8 đến 14μm.
Định hướng cho SWaP-C được tối ưu hóa hoàn toàn, mô-đun camera nhiệt iLC212 được thiết kế đặc biệt dành cho những khách hàng có yêu cầu nghiêm ngặt về kích thước, trọng lượng và chi phí trong lĩnh vực an ninh và giám sát.Do kích thước thu nhỏ, trọng lượng nhẹ và giá thành rất rẻ nên lõi nhiệt iLC212 đáp ứng rất tốt nhu cầu giá rẻ của khách hàng, rút ngắn thời gian phát triển và tiết kiệm chi phí cho họ.
Công nghệ cảm biến toàn cầu chuyên thiết kế, sản xuất, bán và tiếp thị máy dò ảnh nhiệt và mô-đun hồng ngoại.Chúng tôi có thể cung cấp cho khách hàng nhiều giải pháp chụp ảnh nhiệt hồng ngoại giúp rút ngắn thời gian phát triển thứ cấp và giảm đáng kể chi phí cho khách hàng.
- Ứng dụng SWaP-C được tối ưu hóa hoàn toàn
- Thích hợp cho nhiều loại camera nhiệt an ninh khác nhau
- Một loạt các ứng dụng hình ảnh nhiệt
- Sự tiêu thụ ít điện năng
Người mẫu | iLC212 |
Hiệu suất máy dò hồng ngoại | |
Vật liệu | Vanadi Oxit không được làm mát |
Nghị quyết | 256×192 |
Kích thước pixel | 12μm |
Phản ứng quang phổ | 8μm ~14μm |
NETD | 65mK@F1.0@25oC@50Hz |
Đang xử lý hình ảnh | |
Video kĩ thuật số | NGUYÊN/YUV/BT656;Hỗ trợ truyền video USB2.0;Dòng thông số hỗ trợ đo nhiệt độ |
Tốc độ khung hình kỹ thuật số | 25Hz/30Hz |
Hiển thị hình ảnh | Đen-nóng/trắng-nóng/Giả màu |
Thuật toán hình ảnh | Hiệu chỉnh không đồng nhất (NUC) Giảm nhiễu hình ảnh 3D (3DNR) Giảm nhiễu 2D (DNS) Nén phạm vi động (DRC) Cải tiến EE |
Thời gian khởi động | 3s |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10oC~+50oC |
Phạm vi đo nhiệt độ | -20oC ~ + 150oC, Hỗ trợ mở rộng và tùy chỉnh phạm vi đo nhiệt độ |
Độ chính xác đo nhiệt độ | ±3oC/±3% (lấy giá trị lớn hơn) @23oC±5oC;Khoảng cách đo nhiệt độ là 1,5m |
Đo nhiệt độ khu vực | Hỗ trợ mọi phép đo nhiệt độ khu vực, Giá trị tối đa của khu vực đầu ra, Giá trị tối thiểu và Giá trị trung bình |
SDK | Phiên bản Windows / Linux, Đạt được phân tích luồng video và chuyển đổi màu xám sang nhiệt độ |
Giao diện điện | |
Giao diện bên ngoài | Đầu nối 30pin_HRS Đầu vào nguồn Video kĩ thuật số RS232-TTL/USB2.0 GPIO, v.v. |
Giao tiếp | RS232-TTL/USB2.0 |
Thành phần mở rộng | Ban VPC |
Phần mềm máy tính | |
Phần mềm ICC | Điều khiển mô-đun và hiển thị video |
Hệ thống năng lượng | |
Nguồn cấp | DC 3,3V±0,1V |
Sự thât thoat năng lượng | Trạng thái ổn định: 0,70W/3,3V @23±3oC |
Tài sản vật chất | |
Đầu nối | Model đầu nối ngoài: DF40C-30DP-0.4V (51), (HRS-Male) Kiểu kết nối giao phối: DF40C (2.0)-30DS-0.4V (51), (HRS-Nữ) |
Kích cỡ | 21mm×21mm×12,8mm (bao gồm ống kính 3,2mm) |
Cân nặng | 8,9g±0,5g (bao gồm ống kính 3,2mm) |
Khả năng thích ứng môi trường | |
Nhiệt độ hoạt động | -40oC~+70oC |
Nhiệt độ bảo quản | -45oC~+85oC |
Độ ẩm | 5%~95%, không ngưng tụ |
Chống va đập và rung | Tác động: nửa sóng sin, 40g/11ms, 3 trục, 6 hướng Độ rung: 5,35grms, 3 trục |
Chứng nhận | ROHS2.0/REACH |
Ống kính | |
Ống kính tùy chọn | 3,2mm/F1.1, HFOV: 55,6±2,8°;Lớp phủ: AR |
Mô-đun hình ảnh nhiệt iLC212 được áp dụng cho lĩnh vực Giám sát an ninh, Đo nhiệt độ, Thiết bị đeo được, Điện tử phương tiện, Nhà thông minh, Phát hiện sinh vật sống, v.v.
1. Camera nhiệt có thể nhìn xuyên tường hoặc các vật thể rắn khác không?
Không, camera nhiệt không thể nhìn xuyên tường hoặc vật rắn.Chúng phát hiện và đo bức xạ hồng ngoại phát ra hoặc phản xạ bởi các vật thể trong tầm nhìn của chúng.Tuy nhiên, một số vật liệu nhất định, chẳng hạn như thủy tinh, cho phép bức xạ hồng ngoại đi qua, vì vậy camera nhiệt có thể “nhìn” xuyên qua những vật liệu trong suốt này.
2. Mô-đun nhiệt được làm mát và không được làm mát là gì?
Mô-đun nhiệt được làm mát và không được làm mát là loại hệ thống hình ảnh hồng ngoại (IR) được sử dụng để thu và phân tích bức xạ nhiệt.Chúng thường được sử dụng trong các ứng dụng như giám sát, chữa cháy, kiểm tra công nghiệp
3. Sự khác biệt giữa mô-đun nhiệt được làm mát và không được làm mát là gì?
Sự khác biệt chính nằm ở loại công nghệ cảm biến được sử dụng.Các mô-đun nhiệt được làm mát kết hợp cơ chế làm mát bằng đông lạnh để duy trì cảm biến ở nhiệt độ cực thấp, thường là dưới -200 độ C.Việc làm mát này giúp tăng cường độ nhạy và giảm tiếng ồn của cảm biến, mang lại chất lượng hình ảnh cao hơn và hiệu suất tốt hơn trong các ứng dụng tầm xa và độ phân giải cao.Tuy nhiên, mô-đun nhiệt được làm mát đắt hơn, lớn hơn và cần được bảo trì định kỳ.
Mặt khác, các mô-đun nhiệt không được làm mát sử dụng cảm biến vi nhiệt kế hoạt động ở nhiệt độ phòng.Những cảm biến này phát hiện những thay đổi về nhiệt độ và chuyển đổi chúng thành tín hiệu điện, sau đó được xử lý để tạo ra hình ảnh nhiệt.Các mô-đun nhiệt không được làm mát nhỏ hơn, gọn hơn, ít tốn kém hơn và không cần bảo trì.Tuy nhiên, chúng có độ nhạy thấp hơn và có thể không hoạt động tốt trong các tình huống đòi hỏi khắt khe.
