Lõi máy ảnh nhiệt không được làm mát 400x300 17μm Dòng COIN nhỏ gọn

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN417 / R
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 400x300 / 17μm Nhiệt độ -20 ℃ ~ + 150 ℃ (Có thể tùy chỉnh)
NETD < 40 triệu Dải quang phổ 8 ~ 14μm
Kích thước 25.4x25.4x14.1 (Có màn trập) Cân nặng 13g ± 0,5g (Không có ống kính)
Điểm nổi bật

Máy ảnh nhiệt nhỏ gọn 400x300

,

Lõi máy ảnh nhiệt nhỏ gọn không được làm mát

Để lại lời nhắn
Mô tả sản phẩm
Mô-đun camera hồng ngoại COIN417 / R



Thiết kế nhỏ gọn 400x300 / 17μm Dòng COIN Mô-đun máy ảnh hình ảnh nhiệt LWIR không được làm mát



Mô tả Sản phẩm



Mô-đun hồng ngoại không được làm mát COIN417 / R sử dụng đầu dò hình ảnh hồng ngoại gói cấp wafer SWaP-C (WLP) được tối ưu hóa hoàn toàn với độ phân giải 400x300 và kích thước điểm ảnh 17μm.Nó cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20 ℃ ~ 550 ℃ để đo nhiệt độ công nghiệp.



Nhờ công nghệ đóng gói cấp wafer, đầu báo hồng ngoại WLP có quy trình sản xuất đơn giản hơn và dễ dàng tích hợp hơn, phù hợp hơn với sản xuất số lượng lớn và chi phí thấp.



Mô-đun hồng ngoại COIN417 / R có tính năng trình chiếu hình ảnh nhiệt sắc nét và sắc nét, kích thước nhỏ gọn và chi phí thấp.Các tính năng nhẹ và linh hoạt của nó với nhiều giao diện tiêu chuẩn công nghiệp khác nhau làm cho nó trở nên phổ biến trong các ứng dụng hồng ngoại như Bảo mật & Giám sát, Tải trọng UAV, Hệ thống hỗ trợ lái xe nâng cao, Chữa cháy, AIoT, v.v.



Những đặc điểm chính



- Cấu trúc nhỏ gọn, linh hoạt

- Sự tiêu thụ ít điện năng

- Tích hợp dễ dàng vào các sản phẩm đầu cuối

- Rút ngắn chu kỳ phát triển thứ cấp



Thông số sản phẩm



Người mẫu COIN417 / R
Hiệu suất máy dò hồng ngoại
Nghị quyết 400x300
Pixel Pitch 17μm
Dải quang phổ 8 ~ 14μm
NETD <40 triệu
Đang xử lý hình ảnh
Tỷ lệ khung hình 25Hz / 30Hz / 50Hz / 60Hz
Thời gian khởi động ≤10 giây
Video tương tự PAL / NTSC
Video kĩ thuật số RAW / YUV / BT656
Chế độ làm mờ Tuyến tính / Biểu đồ / Hỗn hợp
Zoom kỹ thuật số Thu phóng liên tục 1 ~ 8X, Kích thước bước 1/8
Hiển thị hình ảnh Màu đen nóng / trắng nóng / màu giả
Hướng hình ảnh Theo chiều ngang / dọc / Lật theo đường chéo
Thuật toán hình ảnh NUC / AGC / IDE / DNR
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn 30pin_HRS
Chế độ giao tiếp RS232-TTL, 115200b / giây
Cung cấp hiệu điện thế 3,5 ~ 5,5V
Mức tiêu thụ điện năng điển hình <1,1W
Đo nhiệt độ
Nhiệt độ hoạt động -10 ° C ~ 50 ° C
Phạm vi đo nhiệt độ -20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C
độ chính xác nhiệt độ ± 3 ℃ hoặc ± 3% (Lấy giá trị lớn nhất)
SDK Hỗ trợ ARM / Windows / Linux SDK, Chụp ảnh nhiệt toàn màn hình
Tính chất vật lý
Kích thước (mm) 25.4x25.4x14.1 (Có màn trập)
Cân nặng 13g ± 0,5g (Không có ống kính)
Thích ứng với môi trường
Nhiệt độ hoạt động -40 ° C ~ + 70 ° C
Nhiệt độ bảo quản -45 ° C ~ + 85 ° C
Độ ẩm 5% ~ 95%, không ngưng tụ
Rung động Rung ngẫu nhiên 5,35grms, 3 trục
Sốc Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng
Quang học
Ống kính tùy chọn Tiêu cự cố định Athermal: 9,7mm / 15mm / 19mm



Ứng dụng công nghiệp



Mô-đun camera COIN417 / R IR được sử dụng rộng rãi trong Nhiệt kế, An ninh & Giám sát, Ngoài trời, Chữa cháy & Cứu hộ, AIoT, Phần cứng thông minh, Tải trọng UAV, ADAS, v.v.

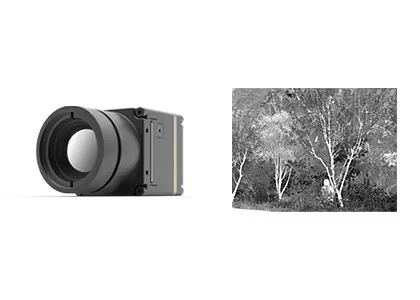

Lõi máy ảnh nhiệt không được làm mát 400x300 17μm Dòng COIN nhỏ gọn 0



Nhóm hồng ngoại GST



Lõi máy ảnh nhiệt không được làm mát 400x300 17μm Dòng COIN nhỏ gọn 1



Câu hỏi thường gặp



1. Ảnh nhiệt hồng ngoại là gì?

Hình ảnh nhiệt hồng ngoại là một loại phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng.Nó chuyển đổi bức xạ hồng ngoại không nhìn thấy thành hình ảnh nhiệt hồng ngoại nhìn thấy được với sự phân bố nhiệt độ của bề mặt mục tiêu.Các vật thể khác nhau và thậm chí các bộ phận khác nhau của cùng một vật thể có khả năng bức xạ và cường độ phản xạ tia hồng ngoại khác nhau.



2. Hình ảnh hồng ngoại có thể được sử dụng để làm gì?

-Tầm nhìn ban đêm

-Tìm kiếm & cứu hộ

-Kiểm tra không phá hủy

-Phòng ngừa dịch bệnh

-Thermography

-Bảo mật & giám sát

-Chữa cháy



3. Mô-đun ảnh nhiệt là gì?

Mô-đun ảnh nhiệt thường bao gồm một đầu dò hồng ngoại, thấu kính hồng ngoại và phần cứng điện tử có nhúng phần mềm và thuật toán.Nó là đơn vị tối thiểu của một thiết bị ảnh nhiệt.
