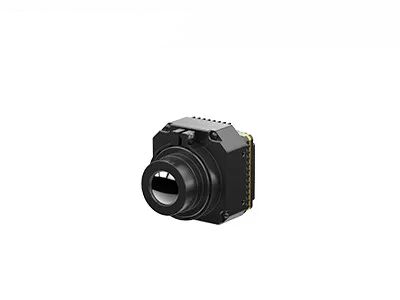

Lõi camera nhiệt LWIR độ nhạy cao Uncooled NETD 30mk 8~14μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 400x300 / 17μm | Tỷ lệ khung hình | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
MẠNG LƯỚI | <30mK | Dải quang phổ | 8~14μm |
Kích thước | 44,5x44,5x33,6mm | Cân nặng | ≤77g |
Điểm nổi bật | Lõi máy ảnh nhiệt NETD 30mk,Lõi máy ảnh nhiệt 14um không được làm mát |
LWIR 400x300 / 17μm Lõi camera hình ảnh nhiệt không được làm mát với Nhiệt kế công nghiệp
Lõi camera nhiệt PLUG417R sử dụng đầu dò hồng ngoại LWIR không làm mát 400x300 / 17μm với chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20℃~150℃ để đo nhiệt độ cơ thể hoặc công nghiệp.Mô-đun nhiệt hồng ngoại này không chỉ có thể đo giá trị nhiệt độ xung quanh bạn mà còn hiển thị hình ảnh nhiệt.Vì vậy, nó phải là sự lựa chọn tốt nhất của bạn để theo dõi sự thay đổi nhiệt độ.
Mô-đun máy ảnh hồng ngoại nhỏ này có thể được sử dụng rộng rãi trong các ứng dụng hình ảnh nhiệt hồng ngoại như Nhiệt kế, Kiểm tra năng lượng điện, Kiểm tra tòa nhà, v.v. Nó có lợi cho khách hàng OEM để phát triển và tích hợp thứ cấp trong tất cả các loại máy chụp ảnh nhiệt và máy ảnh nhiệt hồng ngoại.
- NETD<30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp dễ dàng
- Chất lượng & chi tiết hình ảnh rõ nét
- Phạm vi nhiệt độ tùy chỉnh
- Khả năng thích ứng môi trường mạnh mẽ
Kiểu mẫu | CẮM417R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 400x300 |
Cao độ điểm ảnh | 17μm |
Dải quang phổ | 8~14μm |
MẠNG LƯỚI | <30 triệu |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz/50Hz/60Hz |
Thời gian khởi động | <15s |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | NGUYÊN/YUV/BT656/LVDS |
Thành phần mở rộng | USB/Camerlink |
Chế độ làm mờ | Tuyến tính/Histogram/Hỗn hợp |
Thu phóng kỹ thuật số | Thu phóng liên tục 1~8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Đen nóng/Trắng nóng/Màu giả |
Hướng hình ảnh | Lật ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200bps |
Cung cấp hiệu điện thế | 4,5 ~ 6V |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10°C~50°C |
Phạm vi nhiệt độ | -20°C~150°C, 100°C~550°C |
độ chính xác nhiệt độ | ±2°C hoặc ±2% (Lấy giá trị lớn nhất) |
SDK | SDK ARM/Windows/Linux, Nhiệt kế toàn màn hình |
Tính chất vật lý | |
Kích thước (mm) | 44,5x44,5x36,6 |
Cân nặng | ≤77g |
Thích ứng môi trường | |
Nhiệt độ hoạt động | -40°C ~ +70°C |
Nhiệt độ bảo quản | -45°C ~ +85°C |
độ ẩm | 5%~95%, Không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g/11ms, 3 trục 6 hướng |
quang học | |
Ống kính tùy chọn | Lấy nét cố định xơ vữa: 7.5mm/13mm/19mm/25mm/35mm |
Lõi camera nhiệt PLUG417R được sử dụng rộng rãi trong Kiểm tra năng lượng điện, Thị giác máy, Giám sát & An ninh HVAC tòa nhà, Ngoài trời, Chữa cháy & Cứu hộ, Thực thi pháp luật & Cứu nạn, ADAS, Tải trọng UAV, v.v.
1. Giới thiệu về đầu báo nhiệt
Nguyên lý hoạt động của đầu báo nhiệt là lợi dụng hiệu ứng nhiệt để đốt nóng phần tử phát hiện và gây ra sự biến đổi nhiệt của một số tính chất vật lý để năng lượng bức xạ hồng ngoại được phát hiện.
Đầu báo nhiệt hoạt động ở nhiệt độ phòng.Trong quá trình hoạt động của nó, có những thay đổi về nhiệt độ, có thể phản ứng chậm và độ nhạy tương đối thấp so với máy dò photon.
Có 4 loại đầu dò nhiệt hồng ngoại chủ yếu: Cặp nhiệt điện/Thermopile, Đầu dò nhiệt điện, Nhiệt điện trở/Bolometer, Microbolometer
2. Ảnh nhiệt hồng ngoại hoạt động như thế nào?
Hệ thống hình ảnh nhiệt hồng ngoại là một công nghệ phát hiện và nhận dạng không tiếp xúc thụ động của công nghệ hồng ngoại.Nó tập trung bức xạ hồng ngoại của cảnh vào máy dò hồng ngoại mảng mặt phẳng tiêu thông qua hệ thống quang học hồng ngoại có thể truyền qua bức xạ hồng ngoại.Máy dò nhiệt chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua quá trình khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể quan sát được bằng mắt thường.
